Gastrophetes

敘拉古(Syracuse)城的Dionysus the Elder領導他的工程師製造軍事武器, 應付與迦太基（Carthage）的戰爭, 於公元前400年設計出Gastrophetes, 由一塊成

片狀的角, 動物的腱, 木所製成的複合弓（composite bow）.  雖然Gastrophetes擁有一般的弓的力量, 但是操作者卻不能大量放箭, 因為無力把弦拉回.

再者Gastrophetes的體積大, 操作者不是利用手把Gastrophetes舉起, 而是透過Gastrophetes的Ｕ型尾部把Gastrophetes挺在其腹部上方, 故Gastrophetes又名

為腹部弓（belly-bow）. Gastrophetes能夠長達15呎, 把40磅石塊彈射至310米遠, 投入發生於公元前397年位於西西里島(Sicily) 西部的迦太基人的莫蒂

（Mortya）城堡的圍城戰.

註: 敘拉古(Syracuse)城位於今意大利南部的西西里島的東南方, 為希臘人的一個殖民城市.

Oxybeles

在Gastrophetes的基礎上加以改良, Oxybeles設計於公元前375. 希臘文的Oxybeles乃指短身重量重擁有厚箭頭的箭的射擊者（bolt shooter）. 體積更

大, 射程更遠, 威力更強的Oxybeles透過具穩定性的三腳架（tripod）加強射擊準繩度及絞盤（winch）方便回弦. 但是因為物料接近極限, 導至追

求更強彈射力量的工程師, 發明扭力弦束（torsion spring bundle）. 大約公元前340年, Oxybeles的設計如下.

兩側裝有扭力弦束裝置加強彈射的力量, 比舊有的非扭力的弓更具威力, 能夠在400米範圍內擊穿盾及裝甲. 中央空洞的軌道讓操作者擺放箭.

部份的結構利用鋼（steel）作加固及縮小體積. 原本位於軌道內裡的鋼造的棘齒條, 被設置於軌道的外側.

亞歷山大大帝（Alexander the Great, 356BC - 323BC）不僅使用彈射器械於圍城戰, 更使用於野戰作掩護. 其軍隊攜帶可拆卸的彈射器械僅重85磅

（pounds）, 利用馬車搬運.

Repeating catapult

根據Philon of the Polybolos的詳細記述,  Dionysius of Alexandria在公元前3世紀設計出半自動發射的catapult. 雙鐵鏈在絞盤的驅動下, 凸輪從彈夾

充入箭簇, 觸動自動鎖釋放扳機不停射擊, 射擊速度比原本的最少快三倍. 但是構造複雜,造價較昂貴使其稀有.

Helepolis

希臘文Helepolis意指Taker of Cities（城市取下者）, 由馬其頓國王Demetrius Poliorcetes（Demetrius I of Macedon, 公元前294至288年在位）發明. 公

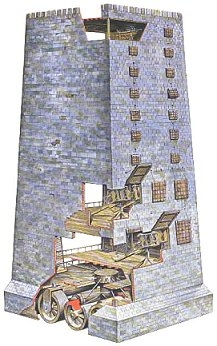

元前306年薩拉米（Salamis）城的圍城戰中, Demetrius Poliorcetes下令建造約42米高, 約21米寬, 搭載200名士兵, 九層高的方塔. 下層搭載發射巨

石塊的catapult, 中層搭載發射長矛（spear）的catapult, 上層搭載發射小石塊的catapult. 基部的絞盤和驅動帶, 驅動四個高達3.7米的輪子前進.

公元前305至公元前304年的羅德島（Rhodes）城的圍城戰, Demetrius Poliorcetes下令Epimachus of Athens建造更大型, 更複雜的Helepolis. Helepolis受

攻擊的三面均鋪上防火鐵板, 前方的窗口裝上機械式的活動遮板. 每層有兩道樓梯,一條供士兵往上層,另一條往下層. 搭載多達20台各式的catapult.

註: 薩拉米（Salamis）城位於今塞浦路斯（Cyprus）的東海岸, 為希臘人的一個殖民城市. 羅德島（Rhodes）是今希臘的東南方的愛琴海的島嶼, 世界

七大奇觀之一的羅德島巨像（co1ossus ofRhodes）的所在地. Demetrius Poliorcetes的圍城戰失敗後, 羅德島城人們從馬其頓人棄置的Helepolis拆下鐵片,

協助建造羅德島巨像。

Krios

希臘文, 即攻城撞槌（Battering Rams）. 一根裝有金屬頭部的巨大的木柱, 經人羣的抬舉, 裝在具防護的具有輪子作移動的木塔架上或原地固定的木

塔架上, 對城防加以撞擊打開缺口.

Hegetor's ram-tortoise

公元前306年薩拉米（Salamis）城的圍城戰中, 馬其頓國王Demetrius Poliorcetes的工程師Hegetor曾建造Hegetor's ram-tortoise. 高達10米的龜甲內部設有戰

塔, 塔內甲板佈置有catapult向周遭攻擊. 長達50米的攻城槌經支架懸於龜甲上方, 戰塔內人員利用紋盤操作攻城槌進行撞擊.

Palintonon

Palintonon乃希臘文, 意思與拉丁文的Ballista相若, 詳情見於第三節－古羅馬時代.

扭力架（torsion frame）的設計

PalintononEuthytone

希臘文的Palintonon亦指用於彈射石塊的扭力架（torsion frame）的設計－Ｖ弦（V-spring）; 希臘文的Euthytone則指一種用於彈射箭的扭力架的設

計－直弦（straight-spring）. 如圖1, 可看出Palintonon及Euthytone的力矩在扭轉後的分別. Palintonon是較舊的較複雜的較昂貴的設計, 但是比Euthytone

擁有更大的力矩的移動弧度, 如圖2 . 所以Palintonon能夠提供較強的力量予彈射石塊, 力量較弱的Euthytone則用予彈射箭. 採用Palintonon設計的彈射

器經改裝後亦能彈射箭, 故乃可以彈射石塊與箭.

圖1

圖2
