Catapult

乃拉丁文的catapulta, 希臘文的katapaltes, 意指防護物刺穿者（shield piercer）.

Ballista

Ballista乃拉丁文, 即希臘文的ballistes, 意指拋射的射擊者（projectile shooter）,一般是指石射擊（stone shot）,投石者（stone thrower）.

上圖是公元前50年的Ballista的外貌, 採用Palintonon設計作彈射. 希臘人於公元前335年發明, 希臘文為Palintonon. Palintonon的身驅龐大重達3噸, 可拆卸方便

運輸. 亞歷山大大帝於公元前334年, 利用重型的Palintonon對摩索拉斯（Halicarnassus）進行圍攻. 羅馬人的Palintonon, 即拉丁文的Ballista. 發生於公元70年在

耶路撒冷（Jerusalem）城的圍城戰中, 羅馬人的Ballista能夠把25公斤石塊射至440米遠以上.

註: 摩索拉斯（Halicarnassus）為小亞細亞西南部卡裡西亞地區的一座希臘古城. 乃希臘人歷史學家希羅多德（Herodotus, 490BC - 425BC）的誕生地及世界

七大奇觀之一的摩索拉斯陵墓（the Mausoleum at Halicarnassus）的所在地.

Archimedes' siege engine

敘古拉城的亞基米德（Archimedes, 287BC - 212BC）擔任國王Hiero II （306BC - 215 BC）的軍事顧問多年, 設計出一系列的城防器械, 包括亞基米德鉗

（Archimedes' Claw）, 蒸氣砲（steam gun）, 燃燒鏡子（burning mirror）, 亞基米德 蠍子（Archimedes' Scorpio）. 支持羅馬人的Hiero II 於公元前250年死

時, 正值第二次布匿克戰爭（the Second Punic War）. 敘古拉城的居民遂分裂成親迦太基人與親羅馬人兩派, 並發動內戰爭權, 最後由親迦太基派勝利.

結果羅馬政府派Marcus Claudius Marcellus將軍率領大軍於公元前213年對敘古拉城進行圍攻. 由於亞基米德的城防器械, 羅馬人一時未能得逞, 後來守城

的敘古拉人因慶祝節日而一時疏忽, 羅馬人於公元前212年才拿下敘古拉城. 希臘人歷史學家 Polybius (200 BC - 118 BC), Plutarchc（45 BC - 120 AD）,

Dio Cassius (155BC -235 AD)及羅馬人的歷史學家李維（Livy, 59BC - 17AD) 均有描述敘古拉人如何抵擋羅馬人的圍攻.

敘古拉人利用亞基米德鉗把羅馬軍艦弄至半空, 然後拋進水中, 軍艦遂斷裂並沈沒; 運用燃燒鏡子及陽光令整隊羅馬艦隊陷入火海; 內陸的城牆佈滿亞

基米德蠍子, 從垛孔彈射鐵箭作防衛. 不過, 上述提及的城防器械早己失傳, 今人只好從歷史學家的描述中作假想. 因此單是亞基米德鉗及燃燒鏡子均有

多種假想設計, 人們甚至制作實物做實驗. 有希臘人的專家曾經籍歷史描述假想出蒸氣砲的設計, 認為能夠把36公斤的石塊射至1200米遠. 不過 亞基米德

的城防器械如此利害, 為何羅馬人不加以使用及發展, 又是歷史迷團。

Scorpio

公元前50年, 羅馬人稱呼上方採用euthytone設計彈射箭的為蠍子（Scorpio）. 作為羅馬軍團最基本的步兵支援武器, 蠍子能夠把27英吋（inches）

即69厘米左右的長箭, 射至300米以上. 馬車上的或裝上車輪的蠍子, 稱為carroballista, 能夠在戰場上快速移動.

Repeating Ballista

詳情見於第二節－古希臘時代"Repeating catapult"

Cheiroballista

這是公元100年的cheiroballista, 常被設置於馬車上或裝上車輪在戰場上快速移動. cheiroballista的扭力弦束裝置由青銅（bronze）外殼保護, 使其不受

天氣影響. 鋼造的力矩使力矩的移動弧度更大, 彈射箭的力量更強, 射程達500米.

補充: 古代的弓及投射器械上具韌力及彈力的弦, 主要由乾燥的動物的筋織紮而成. 因此當弦沾水後, 便失去韌力及彈力, 故弓及投射器械忌水.

力矩設計的發展

圖1   圖2   圖3

圖1是蠍子的力矩的原本設計.

圖2是cheiroballista的力矩的原本設計, 向後彎曲的鋼造力矩增大力矩的移動弧度.

圖3是蠍子及cheiroballista的力矩的後來設計. 細巧的鋼造的力矩, 不僅進一步增大力矩的移動弧度, 更令投射器械的體積縮細, 更方便在戰場上的移動.

Onager

公元前210年, 拜占庭的希臘人工程師Philo在其著作Mechanike syntaxis提及單臂的投石器械（one-armed stone machine）.  羅馬人認為ballista複雜及昂貴, 於公

元50年設計出Onager. Onager乃拉丁文, 意指野屁股（wild ass）, 因為石塊被踢後, 在被追趕者的背後飛得高高的, 然後穿透追趕者或打碎甚至粉碎被追趕

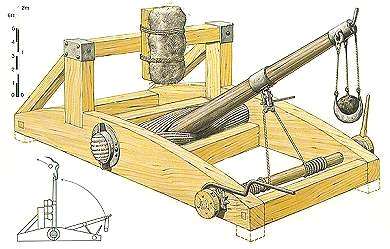

者的骨骼或頭部. 時至今日, Onager的原本面貌早已失傳, 後人只能憑公元四世紀的Ammianus Marcellius對Onager的詳細描述作出假想, 上圖為公元350年的

Onager. 扭力弦束裝置提供力量予力矩投射石塊, 然後力矩擊中上方的軟墊減壓, 防止器械受損或塌下. 力矩的尾方擺放石塊的設計, 採用吊帶（sling）而不

是如湯匙般, 因為吊帶提供延長的力矩, 加強投射的力量, 增大Onager的射程, 參考上圖的左下方. Onager能夠把45公斤的石塊投至370米遠.

Aries

意指攻城撞槌（Battering Rams）的拉丁文, 詳情見於第二節－古希臘時代"Krios".

Testudo Arietaria

拉丁文的烏龜（tortoise）. 特指外表具鐵片作防護的木塔架及輪子作移動的攻城撞槌. 如同具硬殼, 頭部伸出伸入的烏龜.

Helepolis

公元70年的耶路撒冷（Jerusalem）城的圍城戰, 羅馬人軍隊出動下方裝有攻城撞槌（Battering Rams）的Helepolis. 具體可參考第二節－古希臘時代"Helepolis".
