Prelucrarile 3D se desfasoara in mai multe etape:
- Reprezentarea in AutoCad a
punctelor din fisiere de masuratori sau
de coordonate se face din fisiere de coordonate
sau de masuratori

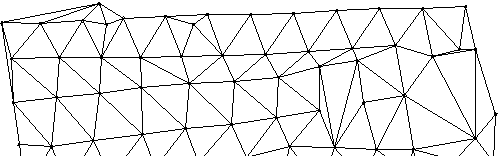

- Verificarea multimii de puncte
pentru care se va crea reteaua de triunghiuri
spatiale TIN :
se verifica daca toate punctele au cota sau daca sunt puncte multiple sau la distante mai mici decat o limita aleasa ; daca aceste conditii nu sunt indeplinite punctele respective sunt semnalate in vederea prelucrarii de catre utilizator.
| Se verifica daca exista puncte mai apropitate decat o distanta data | Se verifica daca exista puncte fara cota |
|
 |
- Verificare TIN:

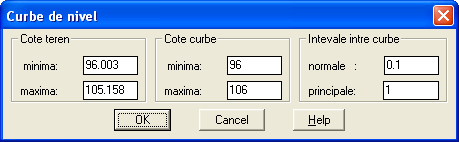

poligoanele nerezolvate la creare sunt semnalate pentru a fi rezolvate de utilizator. - Curbe de nivel
se traseaza curbe de nivel pe reteaua TIN .Se pot inscrie cotele acestora si se pot vizualiza selectiv curbele situate la un anumit interval.
Fereastra de lucru
|
Desen
|
- Profile pe un traseu oarecare
utilizatorul defineste traseul profilului pe reteau TIN ;programul determina coordonatele x,y,z ale fiecarui punct de pe traseu si traseaza profilul . Datele profilului se pot salva intr-un fisier.

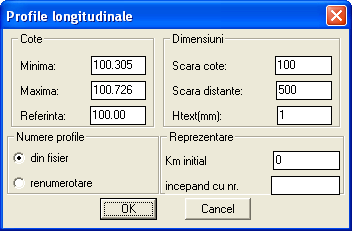

Fereastra de lucru
|

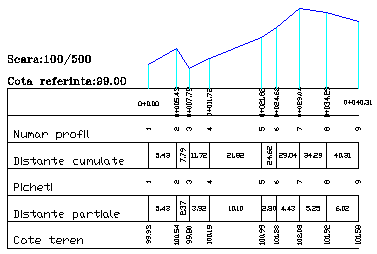

Desen
|
- Calcule 3D
- calcul de cote : pe reteaua TIN se pot insera puncte pentru care programul determina in mod automat cotele
- calcul de volume de excavatii si umpleri pe o suprafata oarecare:
| - se delimiteaza suprfata fata de
care trebuie calculate volumele de excavatii si
umplere - se introduce cota la care se plaseaza suprafata - programul calculeaza volumele de excavatii si umpleri si :
|
 |
