DST Digital Servo Tester V3.24
/ LCD Tachometer
模型飛機用數位式伺服機測試器 / 轉速計
for DST V 4.X visit here
V3.24 update:
FIX bug, 接受機測試部份有一個問題，常發生位置在1500uS地方會當機 。感謝 "ysniwo" from Taiwan 回報此 bug.
V3.23 update:
有些奇怪的 LCD 模組，在 V3.22 無法顯示出字，只有兩行全黑。所以程式稍微修改，以配合各種LCD 模組。
沒有新功能。
---------------------------------------------------------------------------------------------

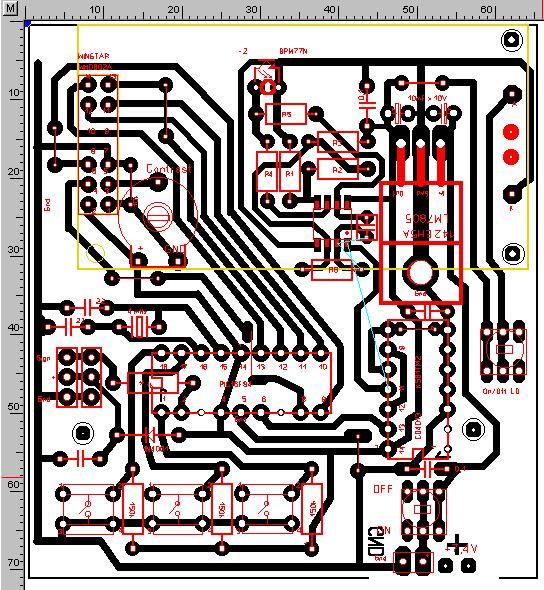

Andrey 再次提供新版的 V 1.1C PCB layout 含 LM358。原使檔 .lay 檔需用 "Sprint layout" 程式開啟。
Hardware V1.1C:

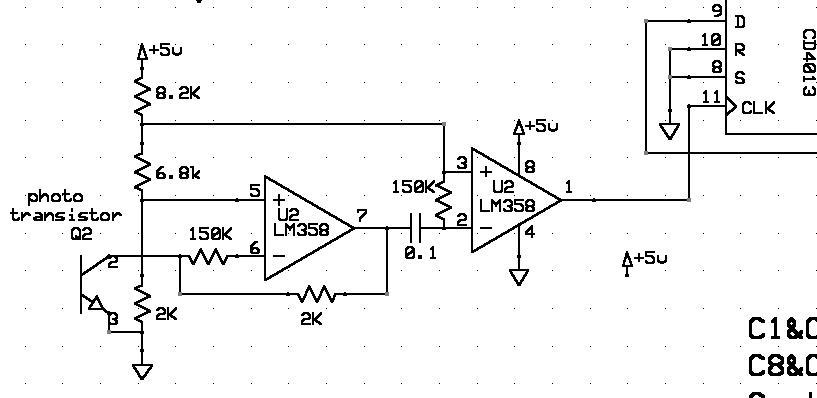

因有多位飛友表示希望轉速計能更靈敏點，所以 V1.1C 改用LM358當前端放大，取代原有的2SC945部份。
放大倍率相當高，3mm 或 5mm光電晶體 (L-51P3C ) 都能輕易讀到日光燈及高頻省電燈泡的閃爍。
--------------------------------------------------------------------------------------------------------------
REC_T (receiver tester) 接收機測試
測試時需使用特殊的雙母接頭連接線。白、紅、黑線，由上往下排列。
(雙母接頭連接線可用兩條一般
servo 的線對接而成)
功能: 顯示接收機送出的 PWM 脈衝寬度是否正常，發射機的搖桿是否正常。
Range: 10 uS ~ 25400 uS，超過 25400 uS 則顯示 25500 uS，表示有錯誤。
解析度 10 uS，誤差 +- 10 uS。
------------------------------------------------------------------------
LCD Tachometer 轉速計
Range 100 ~ 99900 RPM，解析度 100RPM。
誤差在 100 ~ 10000 RPM 為 +- 100RPM， 10000 ~ 99900 RPM 為 +- 1%。
適合 2~5 葉螺旋槳，多葉的螺旋槳需自己換算。
-------------------------------------------------------------------------
DST (Digital Servo Tester) : 數位式伺服機測試
為全數位式設計，高準確度 +-
0.1%以內，分5種測試模式:
1. MANUAL mode
可在 1000~2000 uS 間自由調整 ，中立點為 1500uS。
2. SLOW test mode
由 1000 慢轉到 2000 約 10秒，自動反回，再自動重復 2次。
3. FAST test mode
在由 1000 快速跳到 2000， 0.5秒後自動跳躍，重復5次。
4. MID test mode
由 1000 慢轉到 2000 約 2秒，自動反回，再自動重復5次。
5. RANDOM test mode
由亂數產生器決定位置，每隔約 0.3 秒跳一次，約跳30個點。
---------------------------------------------------------------------------------------
SCT (Speed Controller Tester) 電變測試 (有刷、無刷皆可)
---------------------------------------------------------------------------------------
製作要領請參考本站的 " LED轉速計製作"。注意CD4013的 3,4,5,6,7,8,10腳要接地，每顆IC的電源要接一顆 0.1uF 的電容。光電晶體最好是 BPW77N，也可使用 L-51P3C 的編號。所有電阻為 1/8 W。
hex 檔內含燒錄設定，請確認 OSC= XT PWRT=enable。

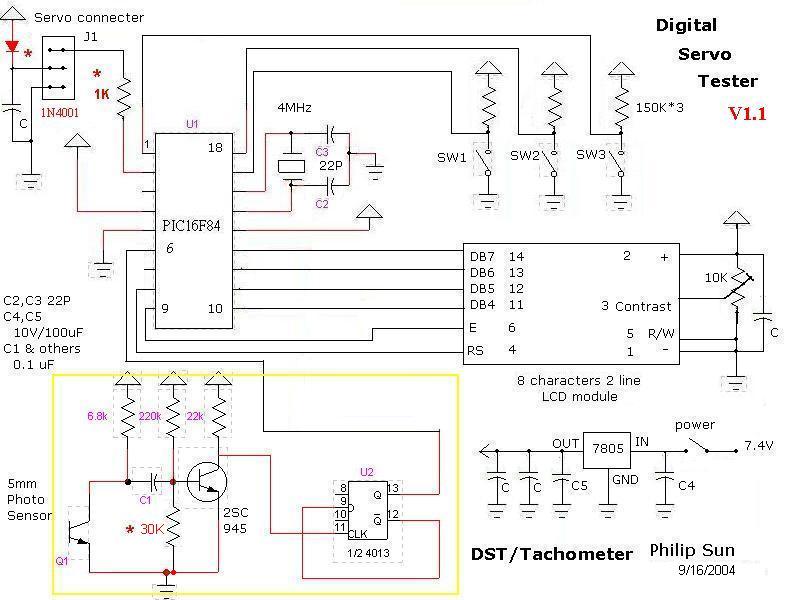

電路圖 V1.1C DST.sch
V1.1 使用2SC945
1. 3~5 mm的光電晶體都可以用。
2. 光電晶體有三腳，可以用。使用三腳光電晶體時，B級不用接。

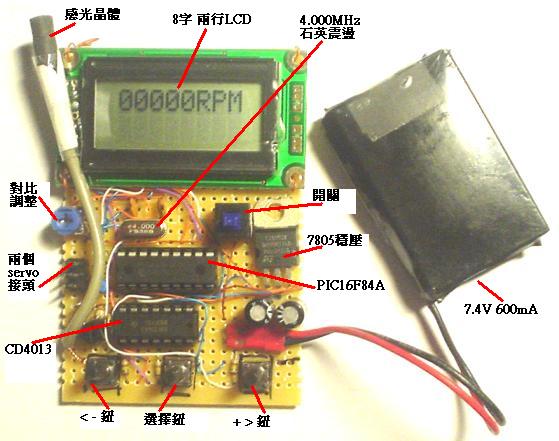

3. LCD顯示板我用的是WINSTAR的WH0802A。任何型號及廠牌都可以用，只要是"8字兩行"就可。接腳都一樣 ，只有大小不同 16*2 一樣會工作。
----------------------------------------------------------------------------------------------------------------------------------------------
PIC16F84A.ASM V3.24 PIC16F84A.HEX V3.24
======================================================================================
