1.    ACCIONES Y REACCIONES

2.    ESFUERZOS

Según el tipo de acciones que actúen sobre un cuerpo, hablaremos de que está sometido a determinados esfuerzos.

Sobre un mismo elemento pueden actuar simultáneamente varios tipos de esfuerzos.

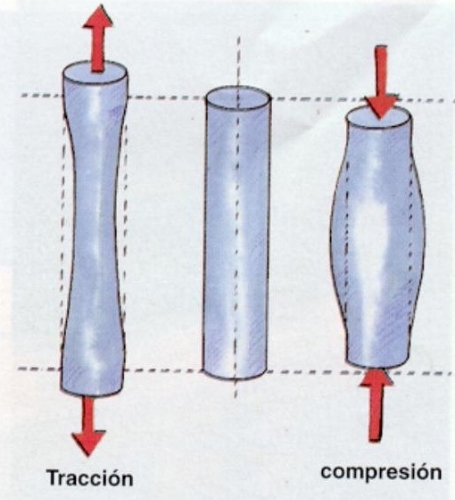

2.1.    Esfuerzo de compresión

Cuando aplicamos dos fuerzas intentando acortar el elemento, es decir, reducir su longitud, hablaremos de compresión.

De un modo más científico, diríamos que un elemento está sometido al esfuerzo de compresión cuando actúan sobre él dos fuerzas que poseen:

- la misma dirección (sobre una misma línea);

- sentido contrario, son convergentes. Es decir, están dirigidas hacia un mismo punto.

Cita tres elementos que normalmente estén sometidos a compresión.

La forma del elemento (su sección y su longitud) influye en el comportamiento a compresión de un elemento, concretamente el factor denominado esbeltez. La esbeltez es la relación que existe entre la longitud del elemento y la superficie que hay en un corte perpendicular (sección recta).

Si un elemento es muy largo con relación a la sección, cuando intentemos comprimirlos, se arqueará, es decir, pandeará. A este efecto se le denomina pandeo.

Coge un bolígrafo y corta un espagueti de la misma longitud. Colócalos en posición vertical y comprímelos. ¿Qué sucede? ¿A qué es debido?

2.2.    Esfuerzo de tracción

La tracción es lo contrario a la compresión: intentar "estirar", alargar un elemento.

Por lo tanto, lo definiremos como el resultado de la actuación de dos fuerzas tales que tienen:

- la misma dirección (sobre una misma línea);

- sentido contrario, son divergentes; es decir, están dirigidas hacia el exterior.

Cita tres elementos que normalmente estén sometidos a tracción.

Pensemos en los puentes colgantes o en los que están sostenidos por cables (tensores o tirantes). Dichos elementos están sometidos a tracción.

Investiga y explica la diferencia que existe entre un tirante y un tensor.

2.3.    Esfuerzo de flexión

Existen elementos en los que actúan fuerzas de compresión y de tracción sobre caras opuestas; entonces podemos hablar de flexión.

2.4.    Solicitaciones tangenciales

A continuación trataremos dos esfuerzos o solicitaciones que se denominan tangenciales debido a que las fuerzas o acciones que los originan están situadas en un plano perpendicular al elemento estructural, es decir, en el plano de la sección.
Dichos esfuerzos son:

- Esfuerzo cortante.
- Torsión.

2.4.1.   Esfuerzo cortante

Esta solicitación tangencial se da cuando sobre un cuerpo actúan fuerzas iguales, con la misma dirección y sentido contrario. Dichas fuerzas están situadas en el mismo plano o en planos muy próximos.

¿Encuentras alguna relación entre el esfuerzo cortante y el esfuerzo a compresión?

Un claro ejemplo de secciones situadas a esfuerzo cortante son los apoyos de vigas sobre pilares. Como ves en la ilustración, el pilar ejerce una respuesta al peso que lleva la viga. Ambas fuerzas deben ser iguales y opuestas para que nos encontremos en una situación de equilibrio estático.

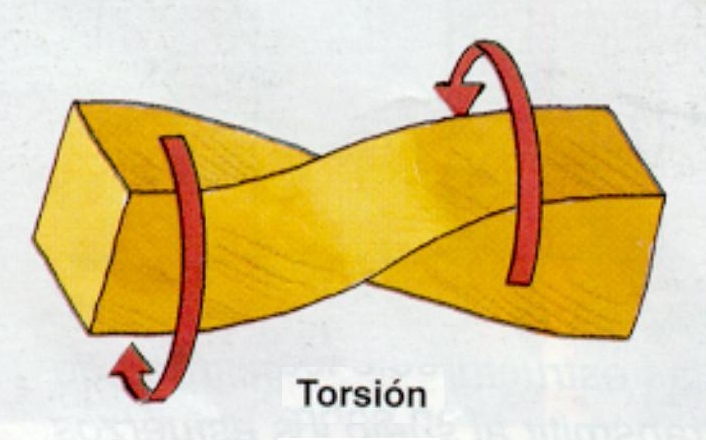

2.4.2.   Torsión

Esta solicitación se produce cuando sobre un cuerpo actúan fuerzas iguales, con la misma dirección y sentido contrario. Dichas fuerzas están situadas en planos paralelos. No olvides que es una solicitación tangencial, es decir, las fuerzas o acciones que los originan están situadas en un plano de la sección.

¿Encuentras alguna relación entre el esfuerzo cortante y el esfuerzo a torsión?

3.    ELEMENTOS QUE COMPONEN UNA ESTRUCTURA PORTANTE
