IPN.
LABORATORIO DE ELECTRONICA III
PRACTICA No. 5
DECODIFICADORES Y CODIFICADORES
ESIME.


OBJETIVO


Con la realización de esta práctica, se deberá lograr comprender el funcionamiento de los diferentes tipos de decodificadores y codificadores, así como sus posibles aplicaciones en el diseño de circuitos electrónicos. Se emplearan circuitos TTL, pero los principios son aplicables a cualquier tecnología de circuitos integrados.


MATERIAL Y EQUIPO EMPLEADO


EQUIPO:Osciloscopio de doble canal, Generador de señales, Multímetro, Fuente de voltaje, cables coaxiales para el osciloscopio (RG59, perfectamente conectorizados), cables caimán-caimán y banana-caimán (perfectamente conectorizados).
DISPOSITIVOS:Un C.I. 74LS138 (decodificador 1 de 8 líneas)
Un C.I. 7442 (decodificador BCD a decimal)
Un C.I. 7446 o 7447 (decodificador BCD a 7 segmentos anodo común)
Un C.I. 74LS348 (codificador de prioridad)
Dos transistores BC558, BC 557 o BC556, PNP
Dos displays de 7 segmentos de Anodo Común: DEL1737, DEL6710, DEL6770 que ya incluyen los dos displays o algún otro similar
Siete resistencias de 270 Ohms
Dos resistencias de 1.2 KOhms
Siete resitencias de 1 KOhms
Ocho push-button o bien simularlos por medio de cables pequeños


CALCULOS Y ACTIVIDADES PREVIAS A LA PRACTICA


1. Del decodificador 74LS138, identificar cuales son las señales de habilitación, código a decodificar y señales decodificadas.

2. Del circuito integrado 74LS138 ¿Cuáles son las condiciones en E1, E2 y E3 para que las salidas decodifiquen la entrada?.

3. ¿Cuales son las diferencias esenciales que encuentras entre el 74LS138 y el 7442?

4. Explicar el funcionamiento del circuito de la figura P5.3.

5. Del circuito de la figura P5.3, ¿cuáles son las condiciones de XYZ que habilitan al display 1 y cuáles para habilitar al display 2?.

6. Considerando la figura P5.3, ¿en donde se aplican las señales que luego se convierten en los códigos de 7 segmentos para los displays?.

7. ¿Que sucede si se pone a un nivel bajo la entrada LT del circuito 7446 ó 7447 (comprobarlo en el desarrollo de la práctica)?

8. ¿Cuál es el estado de las salidas A2 A1 A0 cuando la entrada EI esta en un nivel alto en el Codificador de Prioridad 74LS348? Para este mismo codificador de prioridad, ¿En que estado se ponen las salidas A2 A1 A0 cuando EI esta a un nivel bajo pero las entradas 0, 1, 2, 3, 4, 5, 6 y 7 estan todas en alto? Auxiliarse del diagrama funcional de este circuito (verlo en algún manual TTL).


DESARROLLO


1. DECODIFICADOR 1 DE 8: Armar el circuito de la figura P5.1 y aplicar las señales de entrada que se indican en la tabla de esta misma figura, con la finalidad de encontrar la tabla de verdad del circuito integrado 74LS138.

Dec. 1 de 8

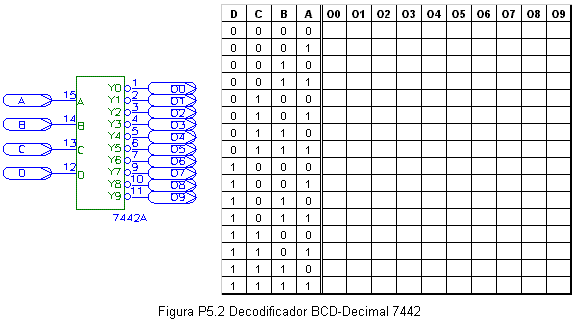

2. DECODIFICADOR BCD A DECIMAL: Armar el circuito de la figura P5.2 y aplicar las señales de entrada mostradas en la tabla de este mismo dibujo, para encontrar la tabla de verdad del comportamieto del circuito 7442.

BCD a decimal

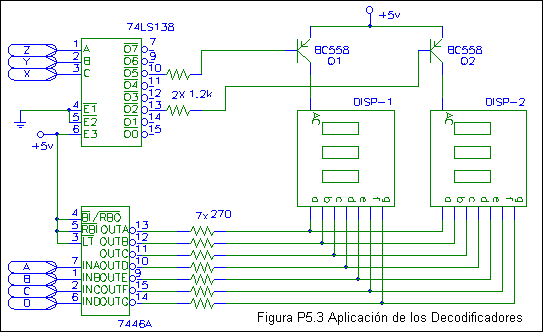

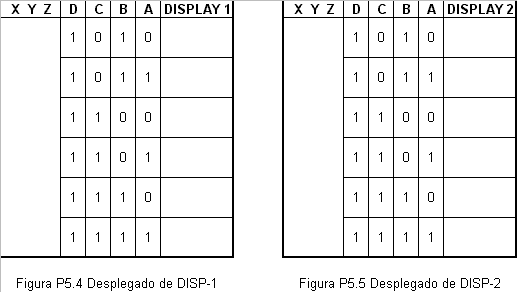

3. APLICACIÓN: Armar el circuito de la figura P5.3 y con las respuestas 5 y 6 de los CALCULOS Y ACTIVIDADES PREVIAS A LA PRACTICA, habilitar el display 1 y probar los códigos BCD en las entradas DCBA para ver en el display 1, los números 0 al 9. ¿Que pasa cuando en las entradas DCBA se aplican los códigos 1010, 1011, hasta 1111? Llenar la tabla de la figura P5.4.

Aplicación

Tabla disp. 1y 2

Habilitar ahora el display 2 y probar los códigos BCD en las entradas DCBA para ver en el display 2, los números del 0 al 9. Observar como antes, lo que sucede cuando se aplican los códigos 1010, 1011, hasta 1111. Llenar la tabla de la figura P5.5.

4. CODIFICADOR DE PRIORIDAD: Con el circuito de la figura P5.6 armado, cerrar los interruptores como se indica en la tabla de este mismo dibujo y encontrar las salidas generadas. Observar que un CERO se genera cuando el interruptor esta cerrado y un UNO cuando el interruptor está abierto.
Codificador



CUESTIONARIO


1. ¿Cuál es el número de entradas y salidas en un decodificador que acepta 64 combinaciones de entrada diferentes?

2. Dado que el decodificador 7442 (1 de 10 líneas), no tiene entrada de habilitación, mostrar como se puede usar éste como un decodificador 1 de 8 líneas con entrada de habilitación.

3. ¿Cuál es la diferencia entre un codificador de prioridad y uno que no lo es?

4. Investigar cual es el uso de las señales BI/RBO y RBI del decodificador 7446 o 7447. Proponer un circuito con el que se pueda probar lo que se investigó y probarlo en casa. Reportar los resultados aquí.


PROBLEMAS


1. Proponer un circuito formado con C.I.'s 74LS138 para hacer un decodificador 1 de 16, i.e. cuatro líneas de entrada que entregan en bajo una de 16 salidas.

2. Modificar el circuito de la figura P5.3 para que se usen displays de cátodo común. Encontrar el valor de las resistencias que se usen, así como la nomenclatura comercial de los C.I.'s, transistores y displays propuestos (recordar que el mejor circuito es el que hace la función especificada, con el menor número de componentes y al menor costo).

3. Analizar el circuito de la figura P5.3 para determinar si existe un momento y en su caso cuando, en el que ambos displays esten encendidos.
