Práctica No. 9 - Laboratorio de Electrónica III

LABORATORIO DE ELECTRONICA III
PRACTICA No. 9
DISPARADOR SCHMITT DISCRETO

OBJETIVO

Uno de los circuitos más ilustrativos en la electrónica digital discreta, es el disparador Schmitt, ya que implica el conocimiento claro del comportamiento de los transistores bipolares en saturación y corte. En esta práctica, se deberá diseñar un Disparador Schmitt Discreto en base a dos transistores bipolares, para luego aplicar una señal analogica en su entrada y estudiar la señal digital de salida, encontrando principalmente los voltajes de disparo y la gráfica de transferencia.

MATERIAL Y EQUIPO EMPLEADO

EQUIPO:	Osciloscopio de doble canal, Generador de señales, Multímetro, Fuente de voltaje, cables coaxiales para el osciloscopio (RG59, perfectamente conectorizados), cables caimán-caimán y banana-caimán (perfectamente conectorizados).
DISPOSITIVOS:	Dos transistores 2N2222 o BC547 Cinco resistencias por determinar Un capacitor de 100pF

CALCULOS Y ACTIVIDADES PREVIAS A LA PRACTICA

1. Diseñar el circuito del Disparador Schmitt de la figura P9.1, para un V_CC=5V. Proponer UTP=_____________, LTP=_____________ y I_C2SAT=_____________. Determinar R_C1=_____________, R_C2=_____________, R_E=_____________, R₁=_____________, R₂=_____________, V_OH=_____________ y V_OL=_____________.

DESARROLLO

1. Armar el circuito de la figura P9.1 y usando el voltímetro, llenar la tabla T9.1

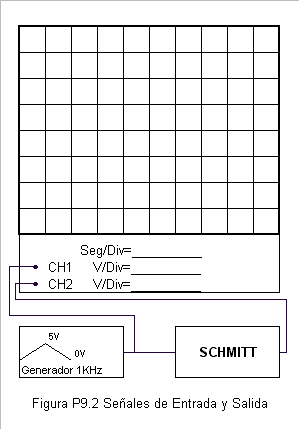

2. Conectar al Disparador Schmitt en un arreglo como el mostrado en la Figura P9.2 y dibujar las formas de onda resultantes. Reportar de estas gráficas, UTP=____________ y LTP=____________.

Grafica voltajes

3. Conectar al Dispardor como se muestra en la Figura P9.3 con la cual se obtendrá la gráfica de transferencia. Recordar que el osciloscopio deberá estar en el modo de graficación X-Y. Localizar perfectamente el origen 0,0 y situar los interruptores de cada canal del osciloscopio AC-GND-DC en "DC" Grafica transferencia

De esta gráfica, reportar V_OH=_____________, V_OL=_____________, UTP=_____________, LTP=_____________, HISTERISIS=_____________. Aumentar la frecuencia de la señal del generador hasta el punto donde se note el límite de operación del Disparador Schmitt y reportar este valor: F_MAX=_____________. Conectar un capacitor de 100 pF en paralelo con R₁ y encontrar nuevamente la frecuencia máxima de operación: F_MAX-C=_____________

CUESTIONARIO

1. ¿Por que la salida del Schmitt en su estado en bajo no cae a un voltaje cercano a 0 V?

2. Explicar la diferencia de las frecuencias de comportamiento F_MAX y F_MAX-C obtenidas en el punto 3 del Desarrollo de esta práctica.

PROBLEMAS

1. Usando el programa de SPICE, introducir el circuito de la figura P9.1 y obtener las gráficas de voltaje en V_I, V_O, V_RE, V_C1 y V_R2. Dar interpretación a estas gráficas y comparar contra lo obtenido en la práctica y lo esperado teóricamente.

2. Proporner y probar un circuito para que la salida del disparador Schmitt entregue voltajes a su salida de aproximadamente 0 V para un estado en bajo y 5 V para un estado en alto.
