오리지날 기판 제작 용품
Original Printed Circuit Board Production Tools

                                     Sunhayato Mainpage

포지티브 감광 기판 제작의 각 공정으로 편리한 제품을 준비 하고 있습니다.
Artwork →노광 (exposure) →현상 (develope) →에칭 (etching) →스루홀 (thru hole)→마무리
　　　　　　

1
▼

artwork

  • 1대 1의 패턴을 포지티브 필름에 작성한다.
  • 투명 필름 시트에 플렉서블 테이프나 레터링을 전사 해 패턴을 만든다.
  • 또는 레지스터 펜을 이용해 패턴 수정, 써 더해, 칠해를 해 스스로 붙임의 원도 필름을 작성한다.

●50%축소 카메라
　태양 스코프　Z-920
　간이 암실 /프로세서/사이드 램프 네가티브 페이퍼          전사용 필름/현상액(LL)
●포지티브 감광 기판(Positive photosensitized copper clad Laminated PCB)
●감광 필름
●투명 필름 시트
●아트워크용 잉크젯 필름(Inkjet films for artwork)
●플렉서블 테이프
●내산성 레지스터 펜/내산성 차광 펜
●전사 펜
●테이프 커터(tape cutter)
●IC게이지 (IC Gauge)
●기판용 유성 마커 세트
●선하야토 레터링 (Lettering)

●트레이싱 페이퍼 수정, 소거펜

●필름 수정, 소거펜















포지티브 감광기판

 50% 축소 카메라

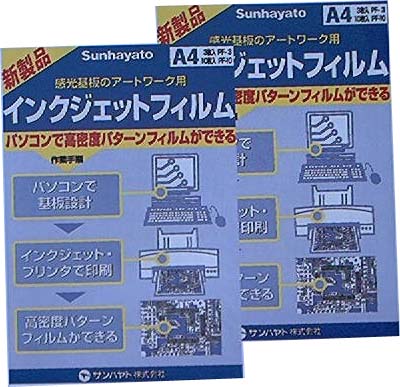

  아트워크용 잉크젯 필름











2
▼

노광

　　
포지티브 필름과 감광 기판을 밀착해 자외선 노광( 약 3분 )한다.
아트워크 필름과 포지티브 감광 기판을 진공 클램프(WKC-250 클램프)로 밀착 후, 라이트 박스(자외선 노광기)로 노광하면,
패턴 이외의 부분에 빛이 통과되며 노광됨.

●라이트 박스(lihgt box or exposure equipment)
　　대형 라이트 박스　BOX-W10
　중형 라이트 박스　BOX-W9B

●로보트 라이트 세트
.....BOX-8A SET
.....로보트 라이트 BOX-8 진공 클램프

●PK클램프

BOX-W10

BOX-W9B

BOX-8A Set

소형 노광기(치비 라이트)

3
▼

현상

  • 감광 기판을 노광 후에 현상 한다. (30초∼1분 )
  • 노광 후의 포지티브 감광 기판을, 현상제(분말상을 미온수로 녹여, 30℃∼35℃의 액체의 온도에 넣어 30초∼1분 위현상 하면
    (또는, 현상 sprayer로) 패턴 이외의 감광막이 녹아 동박면이 나타납니다.

●현상제
●sprayer식 현상제
●현상·에칭용 배스(bath for etching and developing)
●서모 히터
●핀셋
●온도계







감광기판 및 분말 현상제

       스프레이식 현상제

              서모 히터



4
▼

에칭

  • 현상 후의 감광 기판을 에칭(etching)한다.
  • 현상 후의 포지티브 감광 기판을, 물로 씻고 나서 에칭액(액체의 온도 40℃∼45℃)에 넣어 패턴 이외의 동박을 용해합니다.

●에칭 장치 ES-30/ES-10
●세라믹 히터 KTS-130
●에칭액(PCB etchant)

●스탠디 팩

●에칭 머신 ES-600







에칭장치 ES-30

에칭 머신 ES-600







5
▼

스루홀

  • 스루홀, 관통공, 기판 커터 등.
  • 에칭 후의 포지티브 감광 기판을, 물로 씻고, 패턴 부분의 감광막을 제거해, 미니 드릴으로 스루홀를 한다.
    (스루핀 킷트로 스루홀을, 핸드 커터로 기판의 외형 절단    )

●각종 미니 드릴(mini drill)
　D-3 / AC-D7 / D-5B
●멀티 미니 드릴 AC-D12
●미니 드릴, 핸드 축소투영형 노광장치
●AC-D7/AC-D12용 각종 어태치먼트(attachment)
●반달형태 드릴바늘(drill bits)
●핸드 커터(PCB hand cutter)
●단자 메키(gold. Ni plating kit)
●스루핀 킷트(thru pin kit)





D-5B 드릴

AC-D7, SDS-7

XY-5 테이블

D-3 드릴

 PCB 커터,PC-300

     SDS-88 드릴

6
▼

마무리

  • 솔더레지스트(solder resist). 실크 인쇄(silk printing)등으로 마무리입니다.
  • 스루홀 등의 후에, 솔더레지스트나 실크 인쇄기로 본격적인 오리지날(Prototype) 기판의 마무리입니다.

●솔더레지스트(Solder resist)
●스크린＆스키지
●실크 인쇄기세트(Silk Screen)
●제판용 감광 필름
●marking 잉크

●솔더 마스크 스프레이











SR-350, 실크인쇄기 세트

  솔더 레지스트 세트

 스크린, 스키지 세트

 솔더마스크 스프레이





●각종 기판 공작 세트
●각종 컷 기판
●각종 베이크라이트 기판
●각종 AT기판
