de contenidoEl Alternador
La batería desempeña el papel de un acumulador de energía cuando el motor está parado, mientras que durante la marcha e incluso a ralentí el alternador es la autentica central eléctrica del vehículo. El alternador tiene una estructura robusta que resiste vibraciones, cambios de temperatura, suciedad, humedad, lubricantes y combustible. Las tareas principales que realiza el alternador en un vehículo son las siguientes: Suministra corriente continua a todos los dispositivos consumidores de corriente (bomba eléctrica del combustible, ventilador eléctrico, radiocasete, etc.) Carga rápidamente la batería, incluso cuando todos los dispositivos eléctricos y electrónicos del vehículo están en funcionamiento con el vehículo a ralentí. Estabiliza su propia tensión en toda la gama de velocidades de rotación del motor del vehículo.
PRINCIPIO DE FUNCIONAMIENTO
Partimos de la base de que si un conductor eléctrico corta las líneas de fuerza de un campo magnético, se origina en dicho conductor una corriente eléctrica. La generación de corriente trifásica tiene lugar en los alternadores, en relación con un movimiento giratorio. Según este principio, existen tres arrollamientos iguales independientes entre sí, dispuestos de modo que se encuentran desplazados entre sí 120°. Según el principio, de la inducción, al dar vueltas el motor (imanes polares con devanado de excitación en la parte giratoria) se generan en los arrollamientos tensiones alternas senoidales y respectivamente corrientes alternas, desfasadas también 120° entre sí, por lo cual quedan desfasadas igualmente en cuanto a tiempo. De esa forma tiene lugar un ciclo que se repite constantemente, produciendo la corriente alterna trifásica. El alternador está en paralelo con la batería del vehículo por dos razones fundamentales, la primera es que la batería provoca la corriente de preexcitación en el alternador cuando se arranca el vehículo y la segunda es que una vez que el alternador ha alcanzado su régimen normal de trabajo transmite energía para la carga de la batería. La corriente alterna no puede ser almacenada en una batería, ni tampoco pude emplearse para alimentar componentes electrónicos, por ello se recurre a la rectificación. El elemento fundamental de la rectificación es el diodo, que posee la propiedad de que al aplicarle una tensión permite el paso de corriente únicamente en un sentido, y bloquea el paso de la corriente en sentido inverso.
El ventilador se usa para refrigerar el alternador. El rotor de los alternadores trifásicos puede girar en ambos sentidos, el sentido de giro se determina seleccionando simplemente la correspondiente forma de ventilación para giro a la izquierda o a la derecha.

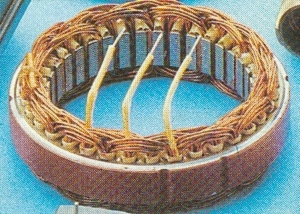

El estator fijo está compuesto por 3 arrollamientos iguales e independientes entre sí. Aquí es donde se genera la corriente alterna trifásica. El estator está formado por chapas aisladas entre sí y provistas de ranuras, estas chapas están comprimidas formando un núcleo firme. En las ranuras van alojadas las espiras onduladas.
