Puente Elevadiso (descargas abajo).
Propósito:
Demostrar que los dispositivos mecánicos pueden controlarse por medio
de una computadora convencional.
Funcionamiento:
El programa cuenta con 4 botones encargados de controlar las posiciones del
puente a elevar. El botón A ordena, si no esta ya en ese lugar, cerrar
totalmente el puente (0 grados). El botón B lo pone aproximadamente a
30 grados, el C aproximadamente a 60 grados, mientras que el D lo coloca a 80
grados aproximadamente.
También cuenta con un botón que conecta el equipo, vía Internet con otro equipo, este podrá controlar el funcionamiento del puente a distancia. Cada movimiento del puente, mientras el programa este encendido, deberá grabarse en un registro al cual se podrá acceder fácilmente.

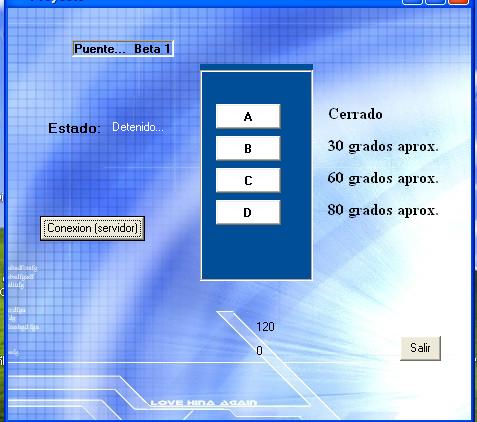

Servidor:

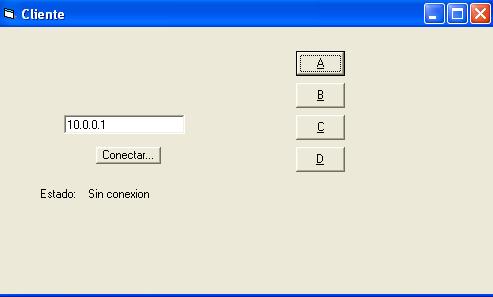

Cliente:
Elaboración:
Se utilizaron seis opto-acopladores 4N32 para evitar dañar el puerto
de la Pc, 4 resistencias de 2700 ohms, 4 resistencias de 680 ohms, 2 resistencias
de 220 ohms, 4 relevadores, 1 motor de 5v y cable de 8 hilos, 1 emisor y 4 fototransistores.
El puente esta hecho de madera y cáscara de huevo, el mecanismo que se
introdujo al puente es engorroso por el hecho de que no genera precisión,
es por ello que la construcción del puente condujo a varios errores,
ninguno de ellos generado por el programa. Otro problema fue el de controlar
el motor, ya que este al accionarse producía una velocidad bastante considerable,
y por esta razón los interruptores se accionaban demasiado tarde, para
solucionar este problema se utilizaron pilas aparte de la fuente.
A continuación se muestra un esquema del circuito utilizado para controlar
el puente.
Descargas:
Programas:
Servidor |
Cliente |
Completo(Formas, codigo de visual) |
Ayuda. |
Los instaladores no se pudieron subir por el tamaño que ocupaban. Solo estan los compilados por el Visual Basic.
