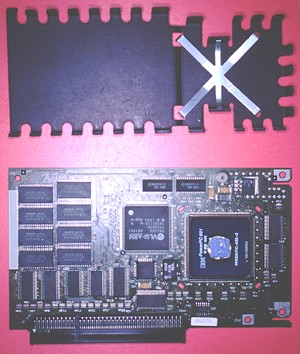

Apple Power PC up grade card

• Quadra、Centris を Power PC 601 に up grade する card で、040 PDS に挿して使います。
• Daystar の OEM なのだそうです。
• Bus clock の 2 倍で動作するもので、25MHz の Quadra 700、900 では 50MHz、33MHz の Quadra 650、800、950 では 66MHz で動作します。
• 起動音は、Daystar PowerPro 601、Performa 6310 などと同じ、低い重厚な音に変わります。
• Quadra 650 で用いた場合、Apple system profile の表示は、Macintosh Quadra 650 ID 36 から Power Macintosh Q650 ID 122 となります。
• Quadra 800 で用いた場合、Apple system profile の表示は、Macintosh Quadra 800 ID 35 から Power Macintosh 800 ID 123 となります。Q が付きません。

Driver

• Control soft は、Power Macintosh カード control panel です。
• Power Macintosh カード control panel で Power PC start up と 68040 start up を切り替えることができますが、切り替える場合は、再起動ではなく、一旦電源を落として終了してから、電源を入れ直さないと切り替わりません。これは、Daystar PowerPro と同じです。

Heat hung up

Power PC 601 は熱を持ちやすく、熱暴走しやすいそうです。Power PC up grade card にも大きい heat sink がついていますが、触れないくらい熱くなります。

• IICi に入れた Wombat logic に挿して使う場合、Power PC up grade card が IICi 筐体の側壁に近接して、筐体自体が熱を持ってしまいます。
• そこで筐体の前面向かって左、Power PC up grade card の前に fan を取りつけ、IICi 前面の slit 状の design の部分を加工して slit を入れ、空気が全面から後方へ流れるようにして冷却します。
• 後の NuBus の蓋は外したままにし、これでかなり冷やすことができます。
