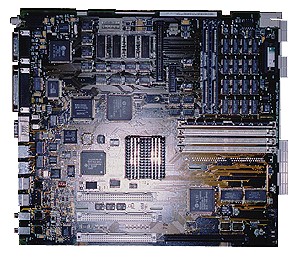

Logic board

Wombat

Macintosh Quadra 800 Macintosh Quadra 800

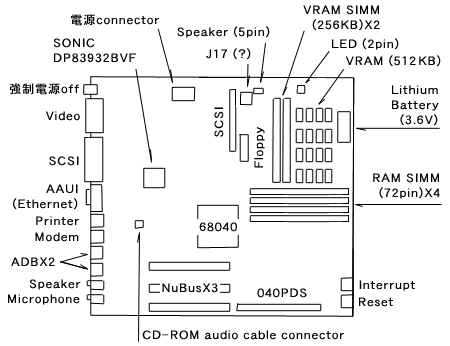

Board 上の表記

Appendix

Speaker の connector と SCSI の間に "J17" と書かれた電源 connector といった感じの 2 X 2 の connector があります。電源 connector は "J11" と書かれており、5 X 2 のものです。

AAUI port の横に Ethernet の controller chip と思われる chip があり、以下の表記が見られます。

これと同じ chip の載った ethernet card ですと、Net BSD で使える可能性が高いらしいです。
