Vaak willen mensen een
leuke versterker bouwen met een redelijk vermogen maar houd
het aantal componenten ze tegen. Deze schakeling is opgebouwd
rond de LM3875 van National Semiconductor. Dit IC wordt
toegepast in stereotorens, receivers, actieve luidsprekers,
high-end televisie's noem maar op... Deze schakeling is in
staat om 56 Watt continu vermogen te leveren in een 8 Ohm
luidspreker. Het piekvermogen is maar liefst 100 Watt.
Hieronder een tabel met een aantal technische gegevens:
| Voedingsspanning |
minimaal 20V en maximaal 84V |
| Stroomverbruik |
125W |
| Vermogen |
56W RMS en 100W peak |
| Frequentiebereik |
20 Hz t/m 20 kHz |
| Signal-To-Noise Ratio |
95dB (min) |
| THD+N |
0.06% |
De LM3875 heeft een aantal opvallende features in zich
zoals, "Under-Voltage Protection, Output Current Protection
en Thermal Protection". Hieronder een korte uitleg van
wat het inhoud:
| Under-Voltage
Protection --»
|
Bij het inschakelen van de schakeling
zal de LM3875 pas inschakelen wanneer de stabilisatie
elko's zo goed als volledig opgeladen zijn. Dit
voorkomt nare DC spannings pieken bij het opstarten
van de versterker.
Bij het uitschakelen van de versterker wordt de
uitgang eerst tot nul voordat de LM3875 zichzelf
uitschakeldt.
|
| Output Current Protection
--»
|
Dit zorgt ervoor de de uitgangsstroom
begrenst wordt op ongeveer 4A.
|
| Thermal Protection
--»
|
Om te voorkomen dat de IC beschadigd
raakt door oververhitting zit er een thermische
beveiliging op. Bij een temperatuur van 165șC zal de
IC stoppen met werken, wanneer de temperatuur weer
onder de 155°C komt zal de IC weer normaal gaan
werken.
Als het goed is zal bij normaal gebruik deze
beveiliging niet nodig zijn, mocht hij toch
inschakelen bij normaal gebruik duid dit aan dat het
gebruikte koellichaam niet groot genoeg is en dus niet
goed genoeg koelt. |

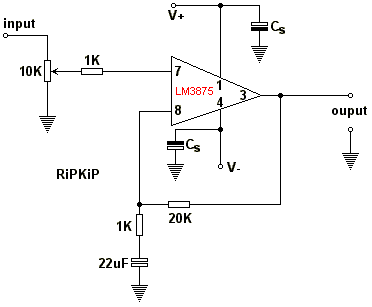

Hieronder vind je het schakelschema:
Cs zijn de wel bekende stabilisatie elko's die erg belangrijk
zijn bij versterkers. Welke waarde je hier voor neemt moet je
zelf maar bekijken, hangt namelijk ook af van de prijs die je
er voor over hebt en waar je ze als aanbieding vandaan kunt
halen of welke je nog hebt liggen etc... In iedergeval moet je
eerder aan waardes van 10 000uF denken dan aan 1000uF; hoe
meer hoe beter...Let er ook op dat ze het voltage kunnen
houden wat jij wilt gaan gebruiken voor je schakeling omdat
dit kan varieëren van van 20 tot 84 Volt!
|
