Een lowpass filter op
de uitgang van je zender zorgt er voor dat je harmonischen
onderdrukt worden. Wanneer je een zender op 100 MHz hebt met
bijvoorbeeld 10 Watt vermogen heb je zogehete harmonischen (ook
wel spiegels genoemd) op 200MHz, 300MHz. Dit houd in dat je
daar ook een uitgezonden signaal hebt met een deel van het
basis vermogen (10W). Zoals je natuurlijk kunt raden is dit
erg gevaarlijk aangezien er op al die frequenties ook andere
diensten zenden, politie, ambulance, luchtvaart noem maar op
en deze wil je natuurlijk zo min mogelijk storen. Dit kan

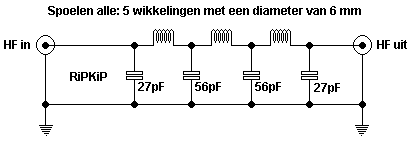

alleen door deze harmonischen te onderdrukken. De spoelen zijn
gemaakt van koperdraad met een diameter van 1,3 mm (1 mm
voldoet ook). De condensatoren zijn keramisch en minimaal 63V.
Op deze manier is dit filter tot 25W te belasten. Wil je meer
vermogen moet je dikker koperdraad nemen en condensatoren die
meer volt aan kunnen, dit spreekt voor zich. Het zou goed zijn
wanneer je koperen schotjes zou plaatsen tussen elke spoel om
zo HF storing van de ene spoel op de andere te voorkomen! Dit
wordt op dezelfde manier gedaan als bij de 4 Traps FM zender
(5W). Dit schema werkt tegen harmonischen boven de 125
MHz.
|
