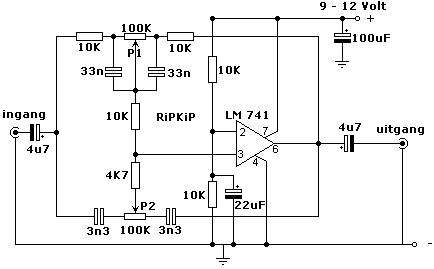

Er wordt gebruik gemaakt van de veelzijdige IC
741. In de terugkoppeling van dit IC zijn twee T-filters opgenomen, die de versterking van de hoge
en lage tonen kunnen beïnvloeden.
P1 zorgt voor de regeling van de lage tonen en P2 regelt de hoge
tonen. Deze toonregeling kan voor de diverse versterkers geschakeld
worden.
De voedingspanning moet tussen de 9 en 12 Volt zitten.
.
Hieronder vind je de benodigde
onderdelen;
|
