PUT
Transistor Unijunção Programável

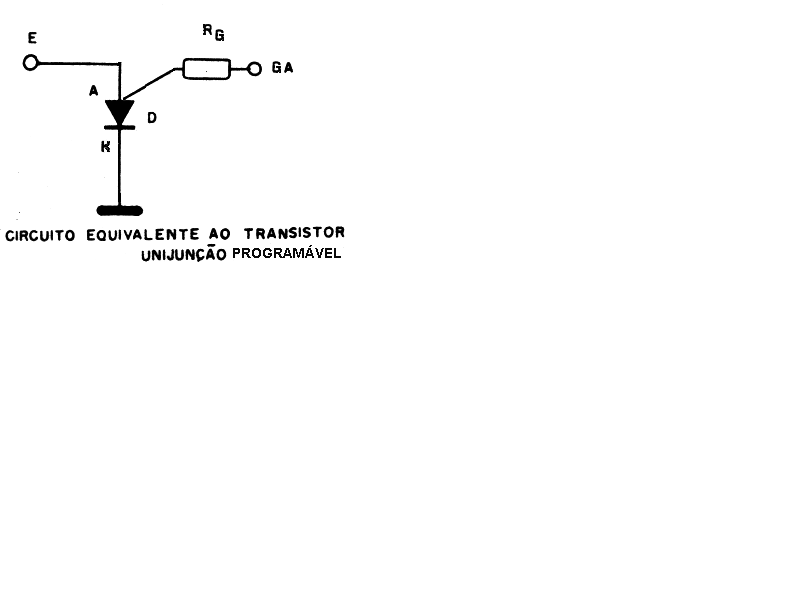

Lembrando dos UJTs, em que as resistência R1 e R2 eram caracteristicas do UJT dado pelo fabricante. Existiu a necessidade de controlar a tensão VR1 externamente, portanto foi criado um UJT com um terminal de acesso. O terminal GA (GATE-ANODO).
.
RG não existe, ele aparece em função de R1 e R2 externos
RG=R1.R2/R1+R2
A tensão Vs dada por :
Vs=n.VBB
ou
Vs=VBB.[ R1/(R1+R2)]

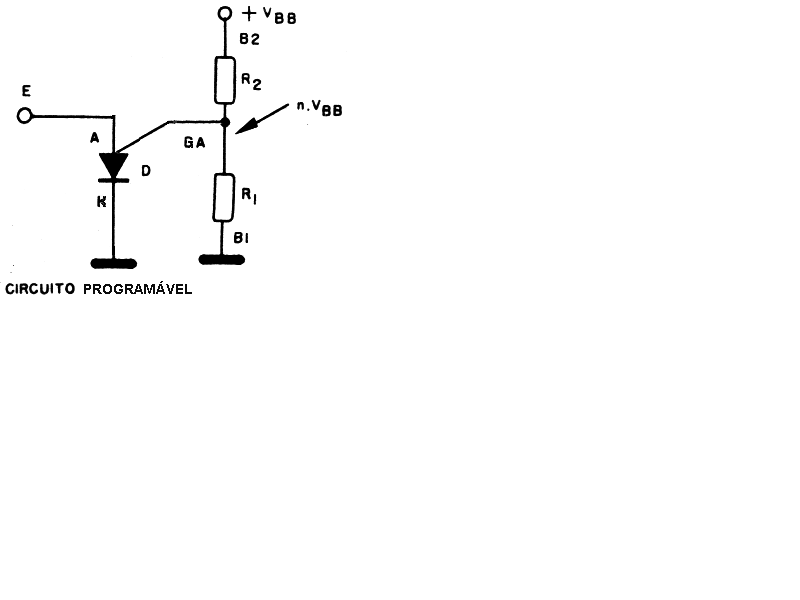

A porta (GATE) GA está polarizada com a tensão Vs, mediante divisor de tensão R1 R2
Quando a tensão VE<Vs, o diodo anodo-porta está polarizado reversamente, só circulando uma corrente de fuga pelo PUT.
Quando a tensãoVE>Vs, o diodo anodo-porta fica diretamente polarizado, circulando por ali uma corrente que serve para disparo do PUT.
A corrente de porta é dada por:
IGA= (Vs-VGA)/RG

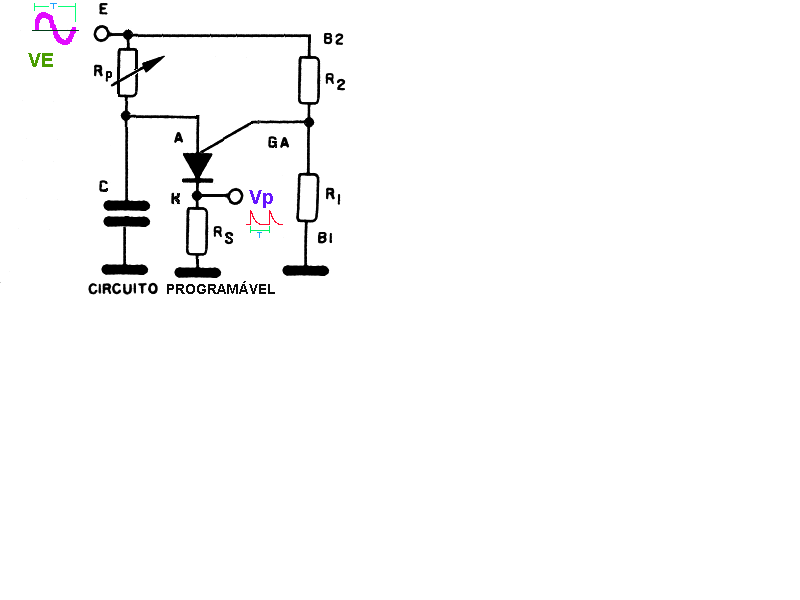

Circuito de Programação do PUT
Análises:
n=Vp/VE
Vp=VE.[R1/(R1+R2)]
Quando Vs (Tensão sobre o capacitor) for maior que Vp+0,7V, o PUT dispara, descarregando o capacitor e diminuindo Vs para um valor menor que Vp abrindo o PUT.
O capacitor é da ordem de uF.
Rs em dezenas de ohms.
