ทดสอบเมนบอร์ด
ECS K7SEM SiS®730s
next1,next2
กลับมาทดสอบฮาร์ดแวร์กันอีกที
นานพอดู เก็บบทความไว้ไม่ได้เอามาลงเลย ช้าหน่อยแต่ก็ยังใหม่ครับ..:)
คราวนี้มุนนำคอมพิวเตอร์ชุดAMD Duron752MHz มาให้ลองกันหน่อยครับ หลังจากที่amdเปิดตัวซีพียูรุ่นดูรอนมา
ก็เห็นแต่หลายๆคนนิยมใช้งานกันทั้งนั้น ตั้งแต่ร้านเน็ตจนถึงใช้ตามบ้านทั่วไป
ประสิทธิภาพถือว่าเหนือกว่าซีพียูเซลเลอลอนทุกด้านเลย แม้แต่ซีพียูเซลเลอลอน800MHระบบ
fsb100MHz ยังเร็วเทียบเท่ากับดูรอน600MHzด้วยซ้ำ...เป็นทางเลือกซื้อที่ดีสำหรับคนที่จะใช้เครื่องใหม่ที่ต้องการประสิทธิภาพดีสุดแต่ราคาถูกเป็นหลัก
คราวนี้ผมจะทดสอบระบบดูรอนกับเมนบอร์ดราคาถูกประเภทAll in One ที่ใช้ชิพเช็ตsis®730s
กับระบบDuron,ThunderBird กันบ้างครับ เพราะถือว่าเป็นชิพเช็ตนิยมสำหรับที่ใช้งานทั่วๆไปค่อนข้างดีทีเดียวเลยครับ
ราคาถูกด้วยและรวมฟีเจอร์จำเป็นทุกอย่างลงไปแล้วเพราะมีทั้งVGA Sound และLanในบอร์ดไว้แล้ว
เสปกเมนบอร์ดผมเลือกใช้ยี่ห้อECS
K7SEM ชิพเช็ตsis730s ตอนนี้มียี่ห้ออื่นเข้ามาเหมือนกัน ราคาคงแพงกว่ารุ่นที่ผมเอามาเทสครับ
ลองดูเสปกกันก่อนนะ ว่ามีอะไรให้มาบ้าง
|
|
K7SEM
-SiS®730S
Chipset
-Socket A for AMD® Athlon/Duron (K7) processors
-Max memory: 1.0GB
-Support External (4X) & Internal AGP (4X)
-RealTek 8139C LAN Chip on board
-AC97 Audio Codec on board |
|
|
|
K7SEM
a Micro ATX mainboard that uses a 4-layer printed circuit
board and 244 mm x 220 mm. The mainboard has a Socket 462 to accommodate AMD® Athlon/Duron
(K7) processors that support frontside bus (FSB) speeds up to 200MHz
The K7SEM is installed with the economical high-performance SiS730S
chipset and built-in 3D sound that features the AC 97 Audio
Codec. The SiS®730S incorporates a 128-bit 2D/3D graphics
accelerator that provides 1920x1200 16-bit color. The mainboard delivers
high-level performance with support for the onboard AGP function and
a 4xAGP (Accelerated Graphics Port) slot, and two PCI
Bus Master Ultra DMA (UDMA) ports that support up to four ATAPI (AT
Attachment Packet Interface) devices. The PCI IDE also supports PIO
Mode 3 and 4, UDMA33/66/100 IDE, and an
ATAPI CD-ROM.The mainboard accommodates PC 100/133
SDRAM (Synchronous DRAM) up to 1 GB using two 3.3V unbuffered
DIMM modules. Other features include the embedded
Realtek 8139C LAN chip for fast 10/100 Mbps Ethernet connections
using a LAN bracket (with transformer), and a PCI 3D sound system
that supports the AC 97 audio codec.
We had verified and confirmed that K7SEM can be guaranteed to support
100MHz AMD CPU and the MAJORITY OF THE 133MHz CPUs. |
|
PROCESSORS
|
AMD®
Athlon/Duron (K7) processors
Full series of Athlon/Duron CPU including the
future Athlon processors. |
|
CHIPSET
|
SiS®730S
support AGP 2.0 specification
Integrated 4X AGP in SiS®
730S
Simple LPC I/O - SiS®950/ITE8705
System Hardware Monitor: Integrated in SiS®950/ITE8705
LAN: RealTek 8139C
AC97 Audio Codec
Compliant with AC97 2.1 specification |
|
MEMORY
|
Two
168-pin DIMM sockets for 3.3V SDRAM
(Ready for PC100, PC133)
Maximum: 1.0GB |
|
SYSTEM
BIOS
|
Award
2MB Flash EEPROM
Supports Plug and Play 1.0a, AMP 1.2, Multi Boot, DMI
Full Support for ACPI revision 1.0 specification |
|
I/O
INTERFACE
|
Supports
Plug and Play function
PS/2 keyboard and PS/2 mouse connectors
Six USB Ports (Two USB Connectors as header onboard)
One - EPP/ECP mode parallel port
One - 16550 high-speed serial I/O ports
One VGA Connector
Audio Ports (Line-in, Line-out, Mic-in, CD-in and game port)
Dual PCI IDE interfaces - support four IDE devices (PIO mode 4, DMA
Mode 2, Ultra DMA 33/66/100)
Supports 360K~2.88M Byte, 3 Mode FDDs or LS120
ATX Power Supply Connector
ports, Headers and Others:
IrDA header
Extra USB header
Front Panel MIC/Line-out header
LAN header
Green, HDD, Power indicator LED headers
CPU and Case Fan headers
LAN Card Wake Up / Modem Ring Wake Up header |
|
RTC
& BATTERY
|
SiS®
730S included 256 bytes of CMOS SRAM
With CMOS SRAM hardware clear jumper |
|
EXPANSION
SLOTS
|
|
2 PCI slots,
1 AGP slot, 1 AMR slot, 1 CNR slot
|
|
FORM
FACTOR
|
| microATX
(244mm*220mm) |
โดยรวมดีกว่าที่คิดครับ ฟีเจอร์ที่ให้มาสำหรับใช้งานอย่างเดียวแต่มีครบสำหรับเมนบอร์ดยี่ห้อนี้
ตัดเรื่องโอเวอร์คล็อกออกไป ก็ไม่มีจุดด้อยเลยครับ... ถ้าใช้งานพิมพ์รายงาน
งานออฟฟิค เล่นเกมส์นิดหน่อย ดูหนัง ฟังเพลง เล่นอินเตอร์เน็ต เขียนเว็บไซต์
ไรท์หนังCDขายเล่น งานCAD CAM 2มิติ งานตกแต่งรูปก็ทำได้สบายๆ เพราะใส่แรมได้สูงถึง
1GB
ก็ถือว่าค่อนข้างคุ้ม เหมาะกับผู้เริ่มต้นใช้งานศึกษาคอมพิวเตอร์และไม่เน้นperformance
เอาแบบครอบคลุมงานที่ผมว่าๆมาไม่กระทบกระเป๋าเงินเรานั่นล่ะคับ
อุปกรณ์ทดสอบ
cpu Duron750MHz
SDRam 256Mb Micron128MB(16ชิพ8mb) +Apercer Infinion(8ชิพ16mb) 128Mbรันที่Cas2
ECS K7sem sis730s ที่มี vga+sound+lan พร้อมDriver sis
NEC Sync 75F 17" จอแบน
HD Segate 20GB 5400รอบ
CDrom52x
ลักษณะทั่วไป
ECS K7SEM เป็นเมนบอร์ดMicro ATX ครับ
มีPCI 3สล็อต AMR1 และให้สล็อตAGPมาด้วยสำหรับผู้ที่ต้องการเปลี่ยนมาใช้การ์ดจอAGPที่ดีกว่า
ลักษณะฃิพเฃ็ตนั้นคล้ายคลึงกับบอร์ดASUS i815Eเลยครับ มีAGPแถมมาให้แบบนี้
และมีช่องใส่sdramมา 2 DIMM มีสายแพต่อเสียบSoundOnBoard 2USBและLan onboard
รูปร่างมาตรฐานpc99ทุกอย่าง ที่พอร์ดพรินเตอร์ ตัวช่องIDEมีสีสันมาให้ ตัวบอร์ดสนับสนุนFSB200-266
ปรับแรงดันไฟและตัวคูณแบบauto
cpu ธันเดอร์เบิร์ดที่ใช้FSB266ก็สามารถใช้งานได้ไม่มีปัญหาครับ สนับสนุนHD
DMA100ด้วย
การติดตั้ง
ค่อนข้างง่ายมากครับเพราะทุกอย่างออนบอร์ดลงไปแล้ว
เพียงใส่ซีพียู+ฮีทซิงค์ราคาไม่ถึง200บาท ติดตั้งแรมและสายพ่วงต่างๆก็พอ
เพราะบอร์ดรุ่นนี้จะทำการAuto settingให้เลยไม่ต้องปรับแรงดันไฟ ตัวคูณให้ยุ่งยาก
เป็นมาตรฐานทั่วๆไปของเมนบอร์ดค่ายEliteSystemไปแล้วครับ สำหรับผู้ใช้งานอย่างเดียวไม่เน้นโอเวอร์คล็อก
และในเมนูไบออส เราจะต้องเข้าไปปรับแต่งส่วนแรมของVGAและIDEและค่าทั่วๆไป
ที่เหมือนกับบอร์ดAll in Oneตัวอื่นๆ และต้องแชร์หน่วยความจำไปใช้งานแสดงผลด้วย
ชิพเช็ตsis730s สามารถปรับแต่งการทำงานของแรมและFSBแยกจากกันได้เช่นเดียวกับชิพเช็ตVIA
คือ ให้แรมกับซีพียูทำงานแยกอิสระออกจากกันได้เช่นกัน หมายความว่าเราปรับแรมทำงานที่FSB
133MHzและซีพียูทำงานที่100MHzเหมือนกับฃิพเฃ็ตของVIA ปัจจุบันทุกบอร์ดจะมีให้อยู่แล้วครับ
โปรแกรมทดสอบใช้งาน
Sisoft Sandra2001SE
3dMark99Max
WPCPUID3.0b
HardwareMonitors
WindowsMe
DirectX8.01
FinalFantasy 7 for computers
Epsxe1.40 +เกมส์เพลย์สเตชั่นบนเครื่องคอม
มุนปรับการทำงานของแรมไปที่FSB
133MHz CAS2 เท่าที่ลองๆเล่นดู เปิดเครื่องได้ทั้งวัน เสถียรภาพดีครับ ไม่เจออาการแฮงค์ง่ายๆอย่างบอร์ดall
ตัวอิ่น ทั้งๆที่ปรับความเร็วทำงานที่CAS 2 แล้วทำงานได้เร็วขึ้น แต่พอผมปรับเป็นCAS3
แล้วกลับอืดๆหน่วงๆยังไงไม่รู้เหมือนกัน รู้สึกแปลกไปนิดหน่อย เพราะเคยใช้
VIAKT133มาก่อน

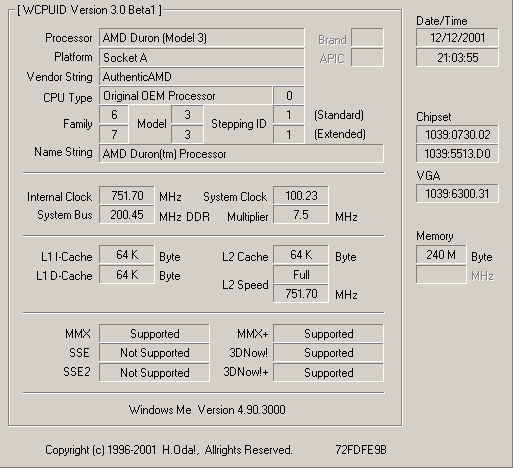

เสปกบอร์ดsis730s แรมpc-133 CAS2
ซีพียูเร็วกว่ามาตรฐาน1.70MHz แฮะ แฮะ ดีๆ

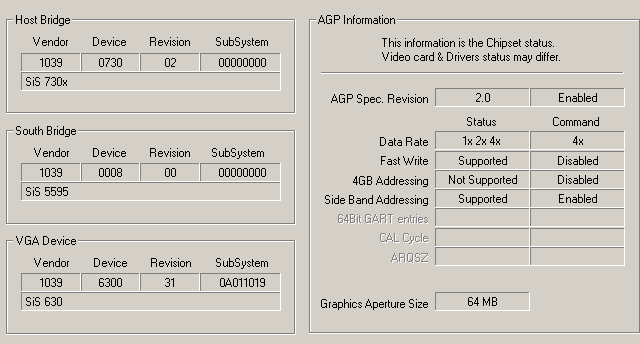

เอ..support
FastWrite 4x กับSideband Address แฮะ ว่างๆจะลองเอาGforceมาเล่นดู
แต่เรื่องHardware Monitors Board เจออาการแปลกๆอย่างหนึ่ง คือ ค่าไดโอดความร้อนของซีพียูและชิพเช็ตสูงเหลือเกิน
ประมาณ 128องศาและ100องศาในห้องธรรมดา และรอบพัดลมก็ผิดปกติ ดันมีรอบพัดลมเคสมาให้ด้วย
และอุณหภูมิในเคสก็วัดไม่ได้ ถ้าปรับตั้งค่าอื่นตัวเลขจะกลายเป็น80 85 60องศา
เพี้ยนเกินจริง ทำให้ระบบแจ้งเตือนและดับเครื่องไปเลย ถ้าจะทราบความร้อนได้ต้องดูที่ไบออส
เหมือนบอร์ดตัวอื่น
Duron750MHz+fanธรรมดา0.18amp ตอนเพิ่งเปิดเครื่องไม่นาน
ดูFan3หน่อย ผมเข้าใจว่าเป็นพัดลมของซัพพลาย มาได้ไงเนี่ย
มุนลองพยายามหลายครั้งจนต้องเลิกทำ
เลือกปรับใช้ค่าที่ใกล้เคียงจริงๆคือซีพียูและชิพเช็ตกับV.coreไปก่อน ที่เหลือสั่งdisableไป
อาจเป็นเพราะว่าชิพเช็ตsis730s ไม่รู้จัก Hardware Monitorsก็ได้ แต่ที่แน่ๆคือ
ตัวชิพเช็ตค่อนข้างร้อนหน่อยพอสมควร เพราะใช้คุณสมบัติVGA ในชิพเช็ตด้วยเช่นกัน
โดยสนับสนุนAGP4X และdirect3d ทั้งDirectX6,OpenGL เต็มรูปแบบและVGAแชร์หน่วยความจำได้สูงสุด
64Mb สำหรับการแสดงผลในความละเอียดสูงๆ

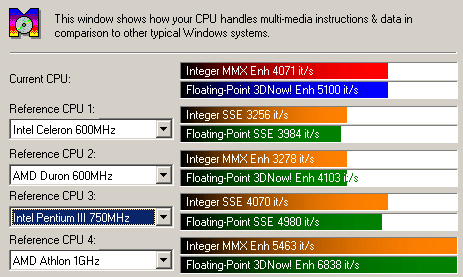

ได้คะแนนระดับPIII750MHz โวว
นี่ก็ได้คะแนนระดับPIII750MHzเหมือนกัน ถูกแต่เจ๋งนี่นา

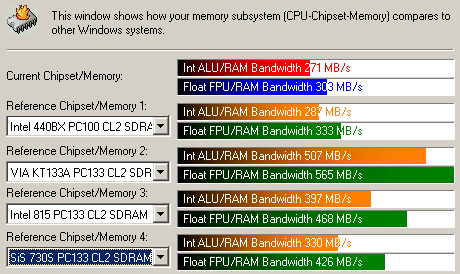

MemoryBandwidthออกจะน้อย ถ้าเทียบกับฃิพเฃ็ตkt133a
ประสิทธิภาพเริ่มจะใกล้เคียง440BXแล้วครับ
แต่ยังต่ำอยู่ถ้าเทียบกับsis730sที่FSB133
แต่ก็ถือว่าเป็นเรื่องปกติสำหรับชิพเช็ตตระกูลSiS ราคาถูกยี่ห้อECS หากเป็นASUSคะแนนคงจะเยอะกว่านี้
เรื่องการโอเวอร์คล็อก ถือว่าทำได้ระดับหนึ่งเองครับ
ปรับได้เพียงFSB ตัวคูณหมดสิทธิ์ครับ
ที่ cpu/ram/pci จะได้ที่ 100/133/33 103/137/34 133/133/33 สำหรับระบบpc133
กับ103/103/34 105/105/35 110/110/33 และ112/112/34 สำหรับระบบpc100
จากการทดสอบ โอเวอร์คล็อกDuron 750ไปได้ที่
778MHz (7.5*137)หรือปรับไปที่ 103/137/34 ได้ความเร็ว778MHz ทำงานได้มีเสถียรภาพครับ
ถ้าปรับเร็วกว่านี้ อาจจะบูตไม่ขึ้นแล้วล่ะ ไม่ก็ค้าง เพราะFSBมันสูงมากเดี๋ยวอุปกรณืรอบข้างทำงานตามไม่ทัน
และผมไม่ได้ลองจริงจังด้วย บอร์ดก็ไม่มีตัวปรับตัวคูณและอรงดันไฟให้ด้วย
Autoหมด เอิ้กๆ เสียดายนิดหน่อย แต่ไม่ลืมว่านี่เป็นบอร์ดสำหรับใช้งานทั่วๆไปนะ
ไม่หวังให้เร็วกระจายหรอกครับ
การอัพเกรดVGA ก็สามารถทำได้ง่าย เพราะบอร์ดตัวนี้มีสล็อตAGP4xมาให้ในตัวไว้สำหรับใครไม่อยากใช้VGA
ออนบอร์ด ก็สามารถเปลี่ยนใช้การ์ด3Dแรงๆอย่างG-Forceได้
โดยรวมเสถียรครับ ขนาดทำงานในอุณหภูมิสูงแล้วยังไม่เจอแฮงค์ง่ายๆ
ไม่เหมือนกับAll in oneแบบเดิมๆ ปกติแล้วค่ายอินเทลถือว่าร้อนเหมือนกันจนละเลยการติดตั้งฮีทซิงค์แบบไม่มีซิลิโคนระหว่างผิวซีพียู
พอร้อนขึ้นมาหน่อยๆก็แฮงค์รวนไปเลยบางครั้ง แต่ฮีทซิงค์ออกจะเล็กไปราคา240บาทเอง
ขนาด50x50x40mmกับพัดลม 0.18Amp หมุน 4500รอบ เพราะใช้งานไปสักพัก ตีขึ้นไปเป็น52องศาเลย
ถ้าเปลี่ยนมาใช้ฮีทซิงค์ตัวใหญ่ขึ้นพัดลมแรงขึ้น ทาซิลิโคนช่วยความร้อนไม่น่าจะเกิน
45องศาครับ
และก็ความร้อนซีพียูตอนIdleนิ่งมาก ไม่ลดลงเลย ต่ำสุดคงที่45-50องศาคงที่
ผมลองใช้การปรับ pci master timeout เพื่อลดความร้อนในยูทิลิตี้wpcredit
แล้วยังไม่สามารถปรับได้เลย แล้วcpu idleไม่มีผลเหมือนกัน ปรับแล้วแฮงค์กระจาย
คงต้องรอไฟล์ pcrสำหรับชิพเช็ตsisดูแล้วล่ะ เสียดายนิดหน่อยถ้าปรับได้ความร้อนคงลดลงมาเยอะและน่าใช้เหมือนชิพเช็ตของVIAแล้วครับ....ถ้ามองในแง่ใช้งานเริ่มต้นถือว่าคุ้มค่ามากครับ
สำหรับออนบอร์ดทุกอย่างตัวนี้ โอเคสำหรับบอร์ดราคาประหยัดมีVGA Sound LANตัวนี้ครับ
สำหรับผู้ใช้ต้องการเล่นทุกอย่างในราคาถูก ถ้าต้องการอัพเกรดVGA ซาวด์การ์ดในอนาคต
ก็เพียงdisableของเก่าในไบออสก็ใช้งานได้
คราวนี้จะมาลองในเรื่องของ3dmark กับการเล่นเกมส์ล้วนๆบ้างครับ
