Introdução

Os tecidos conhecidos como planos ou de tela, são obtidos através do entrelaçamento dos fios de urdume com os fios de trama. Veja a figura abaixo:

A obtenção do entrelaçamento pode ser de maneira manual ou mecânica. No nosso curso vamos tratar somente desta última. A figura abaixo temos o esquema de um tear simples:

A - Rolo de fios de urdume.
B - Varetas tensoras dos fios de urdume.
C - Batente.
D - Cala (abertura das camadas de fios).
E - Pente de remate.
F - Lançadeira (transporta os fios da trama).
G - Tecido.
1 - Quadro de liços número 1.
2 - Quadro de liços número 2.

Os fios de urdume trabalham no sentido vertical e as tramas no sentido horizontal (largura). Baseado no esquema acima vamos descrever o processo de entrelaçamento dos fios:

1. Os fios que saem do rolo A são levantados e abaixados pelos quadros de liços 1 e 2.
2. Estes movimentos formam a cala por onde vai passar a lançadeira.
3. Quando a lançadeira atravessa o tear de um lado até o outro traz com ela o fio da trama.
4. O posicionamento dos quadros de liço se invertem, formando uma nova cala, o pente de remate vem no sentido do tecido juntando a trama recem inserida com o tecido já existente.
5. Novamente a lançadeira atravessa o tear, os quadros de liço se invertem recomecando todo o processo. Estes movimentos contínuos vão formando o tecido.

Para representarmos o cruzamentos dos fios em papel quadriculado, foram adotados as seguintes nomenclaturas:

1. Toda vez que um fio de trama passa por baixo de um fio de urdume pintamos o quadrado correspondente. Veja a figura abaixo:






   1. Representação do cruzamento dos fios.
   2. Representação com cruzes dos fios de trama que estão passando por baixo dos fios de urdume.
   3. Representação do entrelaçamento em papel quadriculado.

Para que possamos reproduzir qualquer tecido em um tear, precisamos efetuar uma análise deste tecido. É sobre o que vamos tratar no próximo tópico.

Análise do Tecido

Rotina das operações a serem realizadas na análise de um tecido.

lº) - Determinar na amostra qual é o sentido dos fios de urdimento e das tramas.

Regras para determinação


1. Segurando a amostra do tecido nas extremidades, provocamos uma ligeira tração, primeiro num sentldo depois no outro. A parte que ceder mais, geralmente indica a posição das tramas. As tramas cedem mais devido a forte contração que sofrem ao entrelaçar-se com os fios de urdume que estão sob tensão no rolo do tear.
2. Contando a densidade por unidade de medida, de um modo geral, o urdume acusa maior densidade do que as tramas.

3. Quando os títulos dos fios forem diferentes, geralmente os que tem o título mais baixo (diâmetro maior), indicam os fios da trama. Geralmente os títulos das tramas são mais grossos, devido ao urdimento ter maior densidade.

4. Na maioria dos casos os fios de urdume apresentam maior paralelismo entre si que os fios de trama. Este maior paralelismo se deve ao fato dos mesmos estarem equidistantes um dos outros pelas puas do pente e tensão do urdume, já a trama é inserida livremente sem tensão.

5. Quando tivermos títulos retorcidos num sentido e singelos no outro geralmente os títulos singelos são as tramas. Isto favorece a maior cobertura do tecido e torna os desenhos mais acentuados.

   Observações: Além destas regras ainda existem outras para a determinação do urdimento e tramas.

2º) - Contagem dos fios de urdimento e das tramas por unidade de medida.

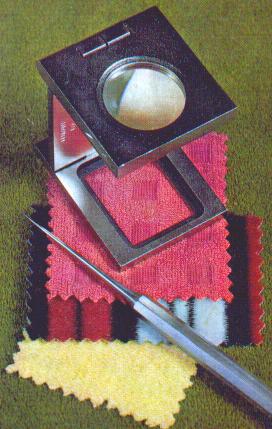

1. Com o auxilio de uma lupa conta fios e um estilete (fig.1), contaremos quantos fios de urdimento e trama têm por unidade de medida. Esta operação deve ser repetida em diversas partes da amostra para que possamos obter uma média mais precisa.


   Figura 1

3º) - Determinação do alongamento dos fios de urdume e das tramas.

1. Para determinarmos qual o alongamento que os fios(urdimento e trama) sofreram com o entrelaçamento, deveremos proceder como descrito abaixo:
   1. Fazer com uma tesoura dois cortes A e B(fig.2), cortes estes que seccionem alguns fios e sempre que possível a distância entre os pontos deve ser igual ou superior a 10cm.


      Figura 2


   2. Em seguida retira-se um fio do corte, segurando-o firmemente para que não perca a torção(fig.3).


      Figura 3


   3. Posicione este fio sobre uma régua milimetrada(fig.4), colocando uma das estremidades sobre o início da escala. Estica-se a outra extremidade para retirar do fio as ondulações produzidas pelo entrelaçamento.


      Figura 4


   4. Anota-se então o valor em milímetros obtidos pela operação anterior.
   5. Utilizando a fórmula abaixo podemos então determinar o alongamendo do fio.


      % de alongamento do fio = ( (100 * comprimento do fio sobre a régua) / comprimento cortado) - 100
      Ex: ((100 * 112,5mm) / 100mm) - 100 = 12,5%

4º) - Determinação da largura dos fios de urdimento no pente do tear.

1. A largura dos fios no pente do tear, é determinada acrescentando a largura do tecido beneficiado a porcentagem de alongamento da trama encontrada no item anterior.
2. Suponhamos que a largura do tecido beneficiada seja de 80 cm e o alongamento das tramas 12,5% teremos:


   Ex: Larg. dos fios no pente = ((80 * (100 + 12,5%)) / 100) = 90cm
   Em caso de haver casas decimais considerar somente duas.

5º) - Determinar o número de fios por polegada no pente do tear.

1. Primeiro temos que converter os centímetros achados no item anterior para polegada.


   Ex: (90cm / 2.54cm/") = 35,43"


2. Suponhamos agora que:
   1. Largura dos fios no pente = 35,43"
   2. Largura do tecido beneficiado = (80cm / 2,54cm/") = 31,50"
   3. Densidade do tecido acabado = 94 fios de urdume/"
3. Com os dados acima podemos agora determinar quantos fios por polegada teremos no pente do tear, veja o exemplo:

   Ex: ((31,5" * 94) / 35,43") = 83,50 Fios por polegada no pente do tear
   Este número deve ser ser sempre inteiro, usaremos sempre o método de arredondamento 5/4.
   O número acima será então arredondado para 84 fios por polegada no pente do tear.
