ซึ่งเป็นการต่อ Computer ทุกตัวกับ สาย Cable ตามแนวของสายCable[โดยใช้สายCoaxial]
[เขาว่ากันว่าใช้ความยาวได้ถึง185 เมตร?]
ข้อดีของแบบ BUS ก็คือ ง่าย และ ประหยัด ทีนี้ก็เริ่มเลยครับว่าต้องใช้อะไรบ้าง
1. Lan Card เท่า จำนวนComputer ที่ต้องการต่อ จะเป็นแบบ PCI[เขาว่าเร็ว] หรือ ISAก็ได้ โดยให้มีขั้วต่อแบบ BNC ด้วย [เพราะบางCardจะมีเฉพาะRJ-45 ,บางอันมีครบ3อย่างคือมี AUI ด้วย]
2. T-Connector เท่าจำนวน Lan Card , Terminator2 อัน [ 50 ohm] สำหรับปิดเครื่องหัว-ท้าย
สำหรับTerminator ถ้าฉุกเฉินจริงๆ ก็ใช้ ความต้านทาน 50 ohm 1/2 wattแทนไปก่อนก็ได้ครับ
3.สาย Coaxial RG 58 ซึ่งเป็นสาย 50 ohm [พร้อม BNC Connector ] จำนวนตามที่ต้องการต่อ
[สายที่ใช้กับTV ใช้ไม่ได้นะครับ เพราะสาย TV เป็น สาย 75 ohm]
ถ้าท่านพอจะมีความรู้ทางช่าง อยู่บ้าง จะซื้อสาย Coaxial กับ ขั้ว BNC มาต่อเองก็ได้ครับ

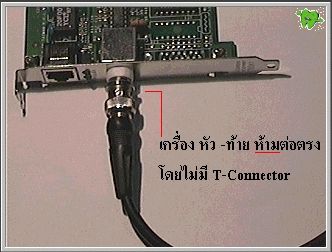

รูปแสดงการเชื่อมโยงระหว่างCom.ที่ขั้ว BNC
ในกรณีที่เราจะใช้ขั้วต่อที่ RJ-45 Connector ต้องใช้สาย UTP[ซึ่งเป็นสาย 100 ohm]
[เห็นเขาว่ากันว่าใช้ความยาวระหว่างจุดได้ถึง 100 เมตร ?]

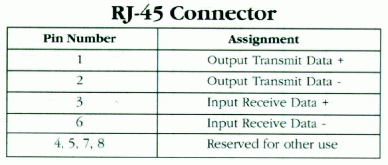

ความหมายแต่ละขาของRJ-45 Connector

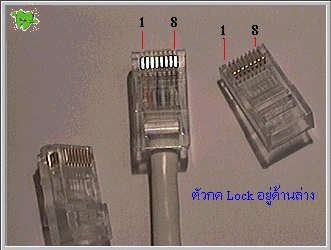

วิธีการนับลำดับสาย
การต่อสายเข้ากับConnector ทั้ง 2 ปลายสาย แบ่งได้เป็น 2 กรณี คือ
[1] ต่อตรงระหว่าง Computer 2 เครื่อง[ต่อได้แค่ 2 เครื่อง?] โดยไม่มี HUB
