ตัวต้านทาน(Resistor)
ตัวต้านทานเป็นตัวที่ทำหน้าที่จำกัดกระแสไฟฟ้าที่ไหลในวงจรตามทีได้กำหนดเอาไว้ซึ่งจะมีสัญลักษณ์ที่ใช้เป็น ( R ) และค่าความต้านทานมีหน่วยวัดทางไฟฟ้าเป็น ( ) ชนิดของตัวต้านทาน ตัวต้านทานที่ใช้ในงานอิเล็กทรอนิกส์สามารถแบ่งออกเป็น 2 ชนิด ได้แก่ ตัวต้านทานชนิดค่าคงที่ ( Fixed Value Resistor ) และตัวต้านทานชนิดปรับค่าได้ ( Variable Value Resistor ) ซึ่งตัวต้านทานค่าคงที่นี้จะมีค่าความต้านทานที่แน่นอน และเป็นค่าที่นิยมมากในงานด้านอิเล็กทรอนิกส์
สำหรับตัวต้านทานชนิดปรับค่าได้นั้น จะสามารถเลือกค่าความต้านทานที่ต้องการได้โดยการหมุนที่ปุ่มปรับค่าความต้านทาน

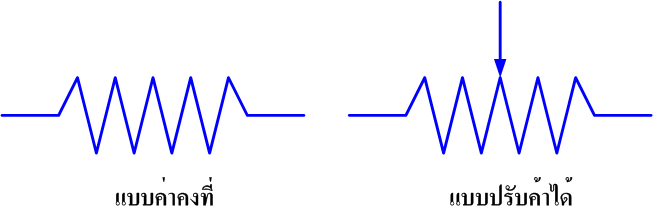

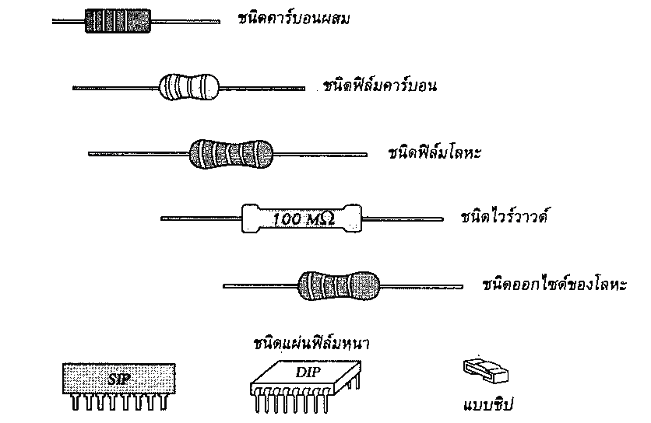

สัญญลักษณ์ของตัวต้านทาน ตัวต้านทานชนิดค่าคงที่แบ่งได้ดังนี้ ตัวต้านทานชนิดคาร์บอนผสม ( Carbon
Composition Resistor )
ขนาดของตัวต้านทานจะแสดงถึงกำลังงาน ซึ่งอยู่ในรูปของความร้อนที่สามารถแพร่กระจายออกมาได้ ความต้านทานทำหน้าที่จำกัดการไหลของกระแสไฟฟ้าหรืออิเล็กตรอน ดังนั้นสภาวะของการต้านทานหรือขัดขวางการไหลของกระแสไฟฟ้านี้จึงเป็นสาเหตุทำให้เกิดความร้อนขึ้น โดยปริมาณความร้อนที่แพร่กระจายออกมาเมื่อเปรียนเทียบกับหน่วยเวลาจะมีหน่วยเป็น วัตต์ (Watts) และตัวต้านทานแต่ละตัวจะมีค่า อัตราทนกำลัง (Wattage Rating) เฉพาะที่แตกต่างกันออกไป โดยตัวต้านทานขนาดใหญ่จะสามารถที่จะแพร่กระจายความร้อนได้ดีกว่า เช่น ตัวต้านทานขนาดใหญ่มีอัตราการแพร่กระจายความร้อน 2 วัตต์ ในขณะที่ความต้านทานตัวเล็กสามารถกระจายความร้อนในอัตราแค่ 1/8 วัตต์
ค่าความเคลื่อน เป็นปัจจัยที่จะต้องพิจารณาอีกประการหนึ่งที่จะต้องพิจารณา ซึ่งค่าความคลาดเคลื่อนนี้เป็นปริมาณความผิดพลาดของค่าความต้านทานที่แตกต่างกันออกไปจากค่าที่กำหนดไว้ เช่น ค่าความต้านทาน 1000 โอห์ม มีค่าความคลาดเคลื่อน 10 % ดังนั้นค่าความต้านทานที่วัดได้จะอยู่ระหว่าง 900 โอห์ม และ 1100 โอห์ม

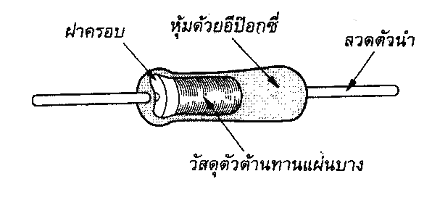

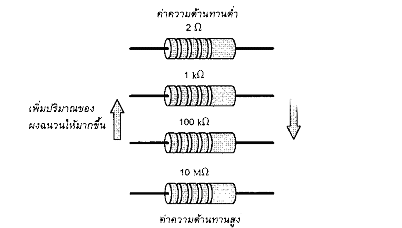

ตัวต้านทานชนิดฟิล์มคาร์บอน ( CarBon Film Resistor ) ตัวต้านทานชนิดนี้ถูกสร้างโดยการเคลือบแผ่นฟล์มคาร์บอนที่มีคุณสมบัติของค่าความต้านทานลงบนแกนเซรามิค ซึ่งทำหน้าที่เป็นฉนวน หลังจากนั้นให้ทำการตัดแต่งฟิล์มคาร์บอนที่ได้ให้เป็นรูปวงแหวนรอบแกนเซรามิค โดยถ้ามีอัตราส่วนของเนื้อคาร์บอนมีปริมาณมากกว่าฉนวนจะทำให้ค่าความต้านทานที่ได้มีค่าต่ำ แต่ถ้าฉนวนมีอัตราส่วนมากกว่าเนื้อของคาร์บอน ความต้านทานที่ได้ก็จะมีค่าสูง ตัวต้านทานแบบฟิล์มคาร์บอนจะมีค่าความคลาดเคลื่อนต่ำ และสามารถทนต่อการเปลี่ยนแปลงของอุณหภูมิสูงได้ โดยไม่ทำให้ค่าความต้านทานเปลี่ยนแปลงไป นอกจากนั้นสัญญาณรบกวนที่เกิดจากการใช้ตัวต้านทานชนิดนี้ก็มีค่าน้อยกว่า เมื่อเปรียบเทียบกับตัวต้านทานชนิดคาร์บอนผสม
ตัวต้านทานชนิดฟิล์มโลหะ ( Metal Film Resistor )
ตัวต้านทานชนิดไวร์วาว์ด ( Wirewound Resistor )
ตัวต้านทานแบบไวร์วาวด์
ส่วนมากนิยมใช้ในงานที่ต้องการค่าความต้านทานต่ำๆ
ทั้งนี้เพื่อให้กระแสไหลผ่านได้ดี
ดังนั้นการออกแบบจึงควรให้มีขนาดใหญ่เพื่อช่วยให้สามารถกระจายความร้อนได้มากกว่า
ตัวต้านทานแบบไวร์วาวด์นี้จะมีค่าความคลาดเคลื่อนประมาณ 1 %
แต่ด้วยโครงสร้างที่ใหญ่และขั้นตอนการผลิตที่ยุ่งยากจึงทำให้ตัวต้านทานชนิดนี้มีราคาแพง
ตัวต้านทานชนิดออกไซด์ของโลหะ ( Metal Oxide Resistor )
ตัวต้านทานชนิดแผ่นฟิล์มหนา ( Thick - Film Resistor )

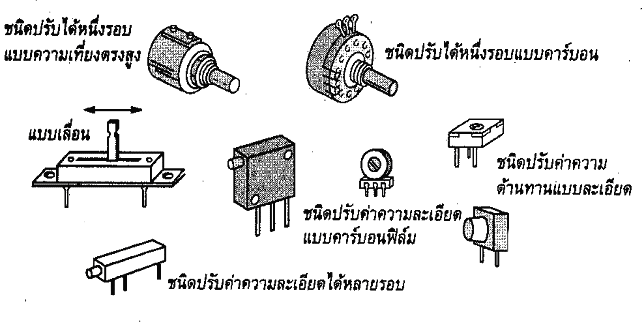

ตัวต้านทานชนิดปรับค่าได้ ( Variable Value Resistor ) การปรับปุ่มควบคุมระดับความดัง หรือ วอลลุม ( Volume )
ซึ่งอุปกรณ์ดังกล่าวนี้เป็นตัวอย่างของตัวต้านทานชนิดปรับค่าได้ประเภทหนึ่ง
เทนชิโอมิเตอร์ ( 3 ขั้ว : A,B และ C ) รูปแสดงลักษณะภายนอกของโพเทนชิโอมิเตอร์แบบต่างๆ ซึ่งบางครั้งนิยมเรียกอุปกรณ์ชนิดนี้ว่า พอต (Pot) ดังแสดงในรูป ข ความแตกต่างระหว่างโพเทนชิโอมิเตอร์และรีโอสตัส คือจำนวนขั้วต่อใช้งาน ซึ่งขั้วต่อของโพเทนชิโอมิเตอร์จะมี 3 ขั้ว โดยการนำไปใช้งานสามารถต่อค่าความต้านทานได้ 3 แบบ ได้แก่ ระหว่าง A และ B (X) ระหว่าง B และ C (Y) และระหว่าง C และ A (Z) ส่วนที่เพิ่มเข้ามาที่ทำให้โพเทนชิโอมิเตอร์แตกต่างไปจากรีโอสตัส คือ ขั้วที่ 3 ที่ต่อเข้ากับปลายอีกด้านหนึ่งของแถบค่าความต้านทาน
ตัวต้านทานแบบพิเศษ ตัวต้านทานชนิดเปลี่ยนค่าโดยใช้ความร้อน จากการที่ได้รู้จักกับตัวต้านทานชนิดเปลี่ยนค่าได้แบบรีโอสตัส และแบบโพเทนชิโอมิเตอร์ไปแล้ว ซึ่งทั้งสองแบบจะเปลี่ยนแปลงค่าความต้านทานโดยอาศัยกลไกเพื่อหมุนแกนที่เชื่อมกับคันกรีด เพื่อไปเปลี่ยนแปลงค่าความต้านทานภายใน แต่ยังมีอุปกรณ์อีกชนิดหนึ่งที่สามารถเปลี่ยนค่าความต้านทานได้โดยอาศัยหลักการให้พลังงานความร้อนแทนซึ่งอุปกรณ์ชนิดนี้มีชื่อว่า เทอมิสเตอร์์ (Thermister) แบ่งออกเป็น 2 ประเภทคือ
สัญญลักษณ์ของเทอมิตเตอร์ ตัวต้านทานชนิดเปลี่ยนค่าได้โดยใช้แสง
|
