Triac

         ลักษณะโครงสร้างของไตรแอกนี้เหมือนกับการนำเอาเอสซีอาร์ 2 ตัวมาต่อขนานกันในลักษณะกลับขั้ว ส่วนขาเกตต่อร่วมเข้าด้วยกัน ดังนั้นไตรแอกจะทำหน้าที่เป็นตัวควบคุม ระบบไฟได้ทั้งแบบไฟตรง และไฟสลับ นั้นคือความสามารถในการนำกระแสได้ทั้งสองทิศทาง โดยการทริกที่เกตนั้นก็สามารถกระทำได้ทั้งสองทิศทางเช่นกัน รูแสดงการใช้ เอส.ซี.อาร์ 2 ตัวต่อเป็นไตรแอค

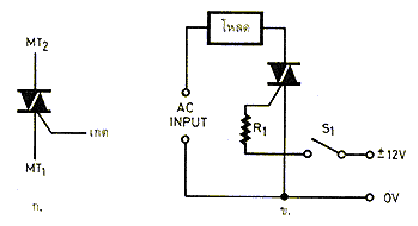

การทำงานของไตรแอก

คูณสมบัติเป็นข้อของไตรแอก

           1. โดยปกติ ถ้าไม่มีสัญญาณทริกที่เกต ไตรแอกจะไม่ทำงานโดย จะมีลักษณะเหมือนกับสวิตช์ที่ถูกเปิดวงจร
          2. ถ้าในกรณีที่ MT2 และ MT1 ถูกป้อนด้วยแรงดันบวกและลบตามลำดับไตรแอกจะถูกกระตุ้นให้ทำงานได้โดยการป้อนสัญญาณพัลส์เพียงสั้น ๆ ที่เกตของมัน โดยจะมีแรงดันตกคร่อมตัวมัน มีค่าประมาณ 1 หรือ 2 โวลต์ เท่านั้น และก็เช่นกันคือเมื่อไตรแอกเริ่มทำงานแล้ว ก็จะสามารถคงสภาพการทำงานอยู่เช่นนั้นต่อไปเรื่อย ๆ ตราบเท่าที่ยังมีกระแสไหลผ่านตัวมันอย่างต่อเนื่อง
          3. หลังจากที่ไตรแอกคงสภาพการทำงานอยู่นั้น ทางเดียวที่จะหยุดการทำงานลงได้ ก็โดยการลดปริมาณกระแสที่ไหลผ่านตัวมันลง ให้มีค่าต่ำกว่ากระแสโฮลดิ้งของมัน ในกรณีที่ใช้ไตรแอกในการจ่ายกระแส AC การหยุดทำงานจะเกิดขึ้นอย่างอัตโนมัติ เมื่อแรงดันของไฟสลับเข้าใกล้จุดตัดศูนย์ที่เกิดขึ้น ทุก ๆ ครึ่งคลื่น นั่นคือกระแสจะลดลงเป็นศูนย์
          4. ไตรแอกถูกกระตุ้นให้ทำงานได้ ทั้งสัญญาณแบบบวกและลบที่ป้อนให้แก่ขาเกต โดยไม่คำนึงถึงขั้วที่ต่ออยู่ที่ MT1 และ MT2
          5. ไตรแอกสามารถทนการกระชากของกระแสได้สูง เช่นโดยปกติสำหรับไตรแอกที่ทนกระแสปกติได้ 10 แอมแปร์ (rms) สามารถทนการกระชากของกระแสในช่วงหนึ่ง คาบเวลาของไฟ 60 เฮิรตซ์ได้สูงถึง 100 แอมแปร์ เป็นต้น

ตารางคุณสมบัติของไตรแอกที่นิยมใช้

ตัวอย่างการใช้งานพื้นฐานของไตรแอก

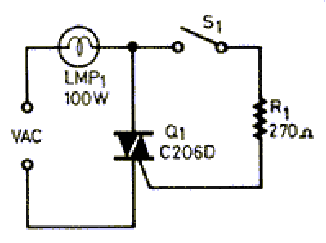

รูปที่ วงจรแบบพื้นฐานที่สุดในการใช้งานไตรแอก

          ในรูปแสดงถึงการที่ไตรแอกสามารถทำงานเป็นสวิตซ์ ที่ใช้ควบคุมการจ่ายกระแสโหลดแบบที่ง่ายที่สุดโดยเมื่อสวิตซ์ S1 เปิดวงจรอยู่ ไตรแอกและโหลดจะไม่ทำงาน แต่เมื่อ S1 ถูกปิดวงจรลง ที่จุดเริ่มต้นของทุก ๆ ครึ่งตามของสัญญาณไฟสลับที่ให้นั้นไตรแอกจะยังไม่นำกระแส แต่หลังจากนั้นเพียงเล็กน้อยแรงดันที่ขาเกต ก็มีค่าสูงพอที่จะทำให้ไตรแอกเริ่มนำกระแสได้ ดั้งนั้น หลอดไฟจะติดสว่าง และไตรแอกจะหยุดทำงานลงอีก เมื่อแรงดันของสัญญาณไฟสลับเข้าใกล้จุดตัดศูนย์อีกครั้ง แล้วก็จะเริ่มทำงานใหม่เป็นเช่นนี้ไปเรื่อย ๆ

การควบคุมกำลังไฟแบบเฟสทริกเกอร์

จากตัวอย่างของการใช้งาน ไตรแอค ที่กล่าวมาตั้งแต่ต้นนี้เป็นการใช้งานในลักษณะเป็นสวิตช์ เปิด / ปิด การจ่ายไฟให้แก่โหลดต่าง ๆ แต่ความจริงแล้วการใช้งานสามารถขยายออกไปได้อีกมาก เช่น ใช้เป็นวงจรหรี่ความสว่างของหลอดไฟ หรือเป็นวงจรควบคุมความเร็วของมอเตอร์ เป็นต้นซึ่งก็ล้วนแล้วแต่เป็นการใช้งานควบคุมกำลังไฟ ที่จะจ่ายให้แก่โหลดในระบบที่เรียกว่าเฟส - ทริกเกอร์

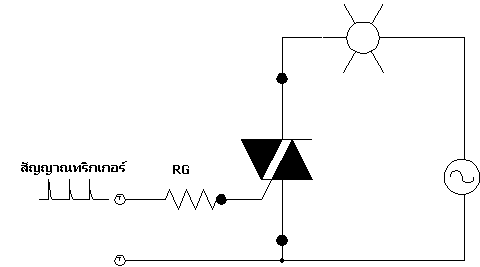

แสดงวงจรการควบคุมไฟฟ้ากระแสสลับวงจรหรี่ความสว่างของหลอดไฟโดยการปรับมุมของสัญญาณทริกเกอร์

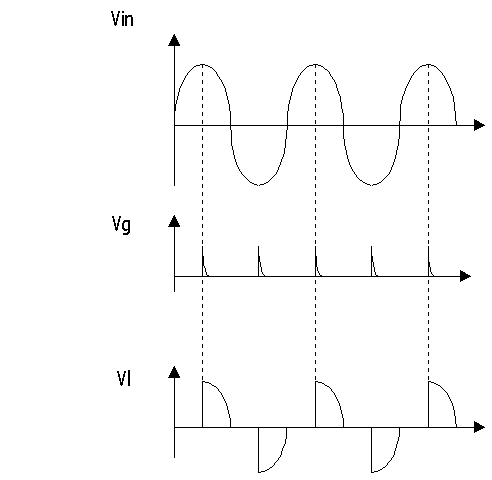

รูป การเปลี่ยนแปลงค่าของกำลังไฟฟ้าที่ป้อนให้แก่โหลด

โดยกำหนดได้จากตำแหน่งเวลาของการทริกที่ให้แก่ไตรแอค

กราฟลักษณะสมบัติของไตรแอค
