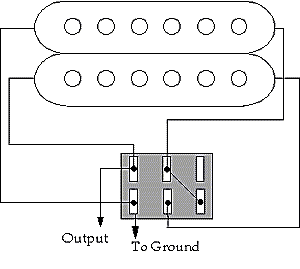

3) Alambrado en serie o en paralelo para un Humbucker.

Con un Switch DPDT (Doble polo/doble tiro), éste alambrado te permite configurar un Humbucker pickup en serie (operación normal), ó en paralelo. (En paralelo disminuye un poco la potencia de salida, pero mejora mucho el sonido. Suena como un single-coil pickup, ¡pero sin ruido!)

Si utilizaras un Switch de 3 posiciones, obtendrías: 1)Serie 2)Single Coil 3)Paralelo.

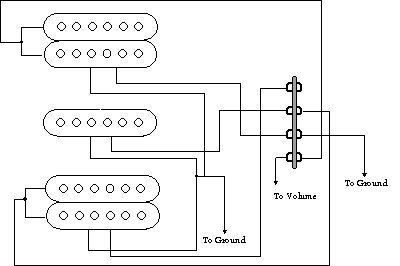

4) Configuraciones "entre posiciones" (Humbucker-Single Coil- Humbucker)

Se hace utilizando el lado adicional que trae el Selector de 5 posiciones que traen las guitarras estilo "Strat".

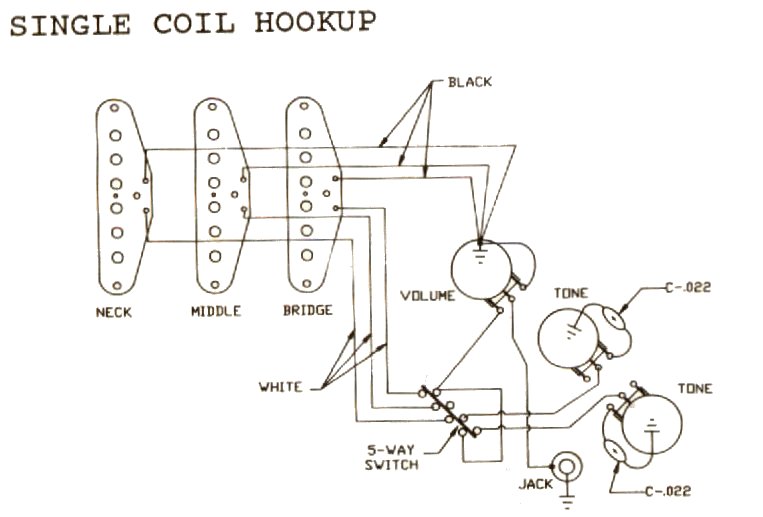

5) Combinaciones adicionales añadiendo 1 solo switch SPDT (1 Polo, doble tiro)

Añadiendo un Switch SPDT entre el pickup frontal y el selector de 5 posiciones, se añaden 2 combinaciones adicionales:

Con el Switch encendido ("on")

• Posición 1: Brazo
• Posición 2: Brazo y el medio
• Posición 3: Medio y Brazo
• Posición 4: Los 3 pickups a la vez
• Posición 5: Brazo y puente
