Modelos de Perfeição
Construção de Veículos em Miniatura

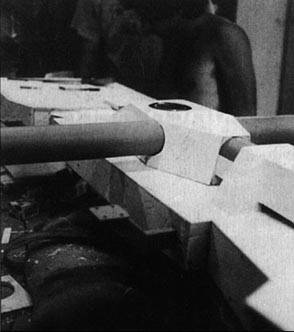

Técnica do Sanduíche (ou da Espinha Dorsal) Na seqüência de fotos abaixo, você pode ver a montagem da nave Galactica do seriado de televisão Battlestar Galactica. A miniatura mede 193 cm de comprimento, 78 cm de largura, 29 cm de altura. A estrutura metálica de sustentação são tubos cilíndricos soldados, que serviam também como suporte para controle de movimento (com locais de fixação na frente, cima, baixo e a direita). As secções transversais são feitas de madeira compensada e inseridas nesta estrutura metálica. Na foto abaixo você pode ver a estrutura central constituída de tubos metálicos soldados e encaixados neles, placas de madeira compensada que são as secções transversais.
Na foto abaixo você já pode notar as secções transversais de madeira já sendo inseridas no tubo metálico. Perceba ao lado os planos de construção em tamanho natural.
Sobre estas secções transversais de madeira, foram coladas chapas de acrílico transparente (conhecido nos EUA como Plexiglass). Essas chapas acompanharão os contornos definidos pelas placas transversais de madeira compensada, preenchendo os espaços entre elas.
Nas duas fotos seguintes, note que as diversas partes estão sendo encaixadas no tubo metálico.
Na foto seguinte veja a montagem da lateral da nave. Segue o mesmo esquema: secções transversais de madeira com placas de acrílico transparente.

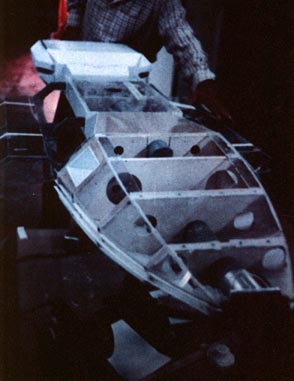

Na próxima foto, você pode notar as placas de acrílico transparente já montadas. Observe que algumas destas secções transversais tem buracos circulares para diminuir o peso.
