Modelos de Perfeição

Mini-Curso de Construção de Miniaturas Artesanais

6) Iluminando a Miniatura

Existem várias formas de você iluminar as suas miniaturas. Abaixo comentaremos algumas delas. Procure escolher aquela que lhe forneça o resultado e desejado e ao mesmo tempo seja viável.

• Lâmpadas Incandescentes: são aquelas encontradas em lanternas. A desvantagem delas é que elas produzem muito calor, o pode ser ruim se a sua miniatura for de plástico pouco resistente ao calor. Certamente você precisará de algum sistema de ventilação perto dela para compensar isto. Procure trabalhar com as lâmpadas de 6 volts e 25 mA. Estas lâmpadas você pode conseguir através de lanternas, brinquedos e até luzes de natal (usadas para colocar em árvores). Outra opção seria usar lâmpadas de faróis de motos ou carros, mas vale lembrar que precisam de 12 Volts.

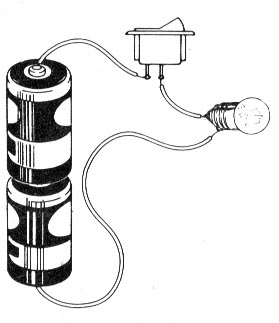

Abaixo você pode observar um esquema básico de ligação de lâmpadas incandescentes. É sempre importante observar qual a voltagem que a lâmpada dever ser ligada, pois se você usar uma fonte de energia de maior voltagem, poderá queimar a lâmpada. Lembre-se que uma boa opção de fonte de energia seria pilhas ou mesmo adaptadores de pilha, que são transformadores que transformam a energia alternada da tomada de energia de sua casa em energia contínua para a lâmpada. Caso você queira usar corrente alternada (da tomada de energia da parede de sua casa), porcures usar lâmpadas de fogão ou geladeira que são menores.

A figura abaixo mostra uma outra laternativa de uso de lâmpadas incandescentes em miniaturas. A nave Enterprise feita por Ron Brooks e mostrada abaixo foi iluminada com lâmpadas de natal, aquelas que são colocadas em árvores de natal e que vem muitas pequeas num só fio. A vantagem é que elas já vem com pisca-pisca. Você pode comprar as coloridas ou mesmo comprar as sem cor e pintar os plásticos transparentes na cor desejada ou mesmo colocar papel celofane. Será melhor se você usar as que poucas lâmpadas como 10 a 35. E elas devem ser ligadas na corrente alternada (tomada de 110 ou 220 Volts).

• Light Emitting Diodes (LED's) ou Diodos Emissores de Luz - são também usados em miniaturas. Você com certeza, tem alguma delas em sua casa. A luzinha de "Power" ou a que indica que a sua TV ou seu aparelho de som está ligado é provavelmente um LED. Ou melhor, o seu computador que está ligado agora, com certeza tem alguma "luzinha" verde, vermelha ou amarela. Os LEDs resolvem alguns dos problemas das luzes incandescentes. São menores, praticamente não produzem calor, e sua luz geralmente é mais brilhante que as incandescentes. E elas já vem coloridas. Você pode comprar LEDs vermelhos, alaranjados, amarelos, verdes e até azuis. A desvantagem é que eles precisam de uma parte adicional para serem controladas adequadamente. A maioria precisa de um resistor, que seria uma peça que diminui a voltagem para o nível adequado que o LED possa tolerar. Em miniaturas de naves os LEDs são muito usados para simular luzes de navegação, motores e até janelas ou outros detalhes.

Abaixo você pode ver uma figura esquemática mostrando um LED. O LED não é como uma lâmpada incancescente comum em que não importa onde é conectado o pólo positivo ou negativo da fonte de energia. O LED é polarizado, ou seja tem um terminal que dever ser ligado ao positivo e outro ao negativo da fonte de energia. Da parte da "cabeça" do LED que possui um chanfro sai uma "perna" chamada ânodo e que deve ser ligado ao positivo da fonte de energia. O outro (cátodo) deve ser ligado ao negativo.

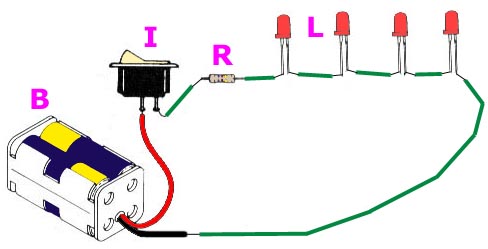

No esquema abaixo você pode ver como usar adequadamente LEDs para iluminar suas miniaturas. No esquema proposto abaixo, você precisará de: um suporte para 4 pilhas AA (pilhas pequenas comuns), um interruptor simples, um resistor, fios finos para eletrônica (chamados de "cabinho") e um ou mais LEDs. Todos estes materiais você pode comprar em lojas que vendem materiais de eletrônica ou para conserto de aparelhos eletrônicos e Tevês, sendo, inclusive, de baixo preço.

Observe o esquema abaixo:

B - Representa a fonte de energia. Como são 4 pilhas, serão fornecidos 6 Volts. Se desejar, pode-se usar um adaptador de pilhas. O adaptador de pilha é um transformador que transforma a energia alternada da tomada da parede de sua casa em energia contínua, como numa pilha.

I - Representa um interruptor simples e que ligará e desligará os LEDs. Qualquer um serve, escolha aquele que mais lhe agrade.

R - Representa o resistor, ou seja a peça que limitará a corrente elétrica da fonte para que não queime os LED. Se você usar 1 LED, deve-se usar um resistor de 120 R (ou 120 Ohms). Se usar 2 LEDs, deve-se usar um resistor de 75 R (ou 75 Ohms). Se usar 3 LEDs, deve-se usar um resistor de 39 R (ou 39 Ohms). Caso escolha 4 LEDs, você não precisará usar resistor.

L - Representa os LEDs. Você pode usar qualquer tamanho ou cor, podendo inclusive usar tipos diferentes neste circuito. Lembre-se de ligar a perna do LED perto chanfro ao pólo positivo, que nos suportes de pilhas corresponde ao fio vermelho.

Abaixo você pode observar LEDs usados em miniaturas. Na figura à esquerda e a do centro foram usados como luzes de navegação. Na figura à direita veja que LEDs de cor azul foram usados para simular motores de propulsão, conferindo um excelente efeito visual.
