PROBLEMARIO 2: LEYES DE KIRCHHOFF Y DIVISORES.
Actualizada: 8 de febrero, 2003
Los siguientes problemas te servirán para desarrollar habilidades en el
manejo de Leyes de Kirchhoff (Tensión y Corriente), Divisores
(Tensión y Corriente), e inclusive Ley de Ohm.
Te sugiero que compruebes tus resultados asegurando que se cumple la LKC
en todos los nodos y la LKV en todas las trayectorias.
Adelante, ingeniero. Espero tu participación con dudas o comentarios
en clase.

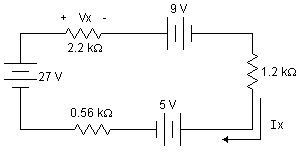

1.- Determine:
a) Ix y Vx.
b) Tensión en el resistor de 0.56K. Indique su polaridad.
2.- Determine:
a) Tensiones desconocidas.
b) Corrientes en cada elemento, indicando sentido.
3.- Diseñe el Divisor de tensión de modo que V1 = 4 V2.
4.- Encuentre la resistencia desconocida.
5.- Encuentre la resistencia desconocida, si Vab = 140 Volts.
6.- Encuentre la resistencia desconocida, si la potencia que disipa
el resistor R es de 24 Watts.
7.- Calcule el valor del resistor R, de modo que I1 = 3 I2.
8.- Encuentre los valores de I1, I2 y del resistor R.
9.- Determine los valores para Ix y Vx.

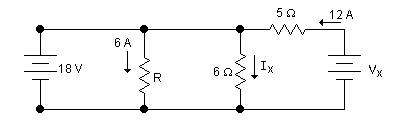

10.- Determine los valores de Ix, Vx y del resistor R.

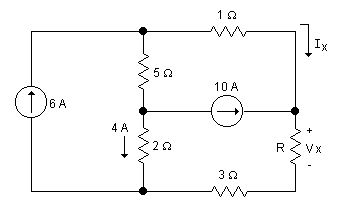

11.- Determine los valores de Ix, Vx y del resistor R.

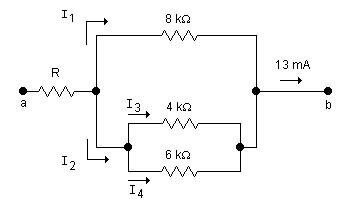

12.- Determine las corrientes desconocidas y el valor del resistor R, si
Vab = 50 Volts.

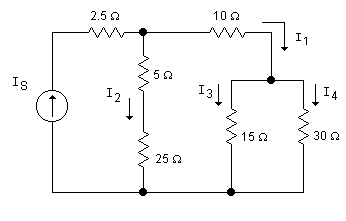

13.- Determine todas las demás corrientes (incluyendo la de la fuente) si:
a) I1 = 12 mA
b) I4 = 12 mA
c) I2 = 15 mA
d) IS (Source) = 60 mA

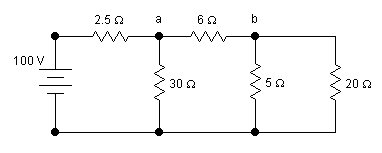

14.- Encuentre tensiones, corrientes y potencias en cada uno de los
elementos del siguiente circuito. Si sus valores son correctos se deben cumplir las Leyes de Kirchhoff en cada trayectoria y en cada nodo.
15.- Diseñe la red de modo que: I2 = 4 I1, e I3 = 3 I2.
