Con los siguientes problemas podrás practicar para encontrar la resistencia equivalente de circuitos de resistores conectados en serie y paralelo. Sería conveniente que comprobaras tus resultados mediante la simulación mediante el Electronics Workbench** o inclusive físicamente de modo experimental.
Espero sinceramente tu participación con dudas o comentarios en clase.

---

1.- Muestre cómo combinar 4 resistores de 200 Ohms para obtener una Req de:
a) 50 Ohms.
b) 500 Ohms.
c) 150 Ohms.
b) 80 Ohms.
b) 120 Ohms.

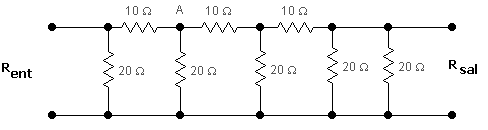

2.- Encuentre el valor de:
a) Resistencia medida en la entrada (R ent),
b) Resistencia medida en la salida (R sal) y
c) Resistencia desde el nodo A al nodo inferior.

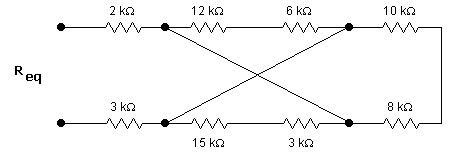

3.- Encuentre el valor de la Resistencia Equivalente "vista" desde el puerto de entrada.

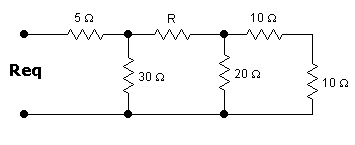

4.- En la red mostrada encuentre:
a) Req, si R=40 Ohms,
b) R, si Req=26 Ohms,
c) R, si R=Req.

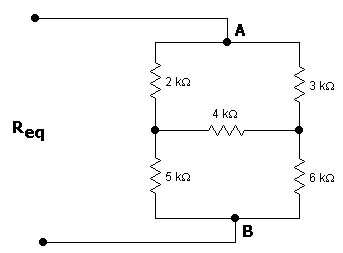

5.- Encuentre el valor de la Resistencia Equivalente "vista" entre los puntos A-B. No hay ningún resistor en serie o en paralelo con otro.

---

RESPUESTAS:
2.-
a) R ent = 10 Ohms.
b) R sal = 6.7187 Ohms
c) R A = 7.5 Ohms.

3.- R eq = 11 KOhms.

4.-
a) Req=23.75 Ohms.
b) R= 60 Ohms.
c) R=Req=20 Ohms.

5.-
Req= 3 932.77 Ohms.

---
