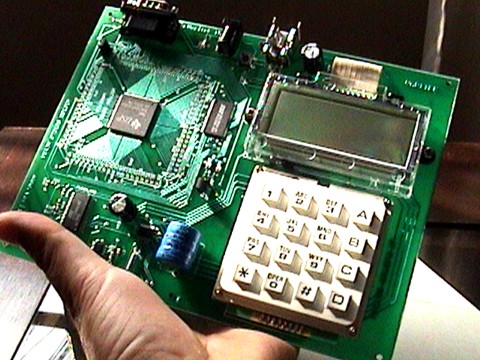

Varitek 15 módulo de desarrollo para Laboratorios e Institutos de Investigación
El módulo Varitek 15 dispone del DSP de mayor prestigio en la industria, el TMS320LF2407A de la Texas Instruments, con capacidad de procesamiento de 30 y 40 MIPS según el modelo, tiene dos unidades de manejo de relojerías y contadores, 4 timers, 16 canales de conversión AD con secuencia programada, 2 lectores de encoders en cuadratura, perro guardián, varios modos de operación en baja potencia, 12 PWMs, puertos seriales síncronos y asíncronos, puerto CAN, memoria externa de 64Kwords, convertidor DAC de dos canales entre otros.
Puede manejar fácilmente dos motores de inducción AC con técnicas de modulación de ancho de pulso o espacios vectoriales PWM y SVPWM respectivamente, con algoritmos de control adaptivo, fuzzy, deslizamiento u otros que requieran un procesamiento en tiempo real. Gracias a sus dos unidades de decodificación en cuadratura, se pueden manejar dos motores de posicionamiento e incluso se puede lograr hasta cuatro posicionamientos con dos de ellos desarrollados por software.
El Varitek 15 cuenta con un teclado de 16 digitos, pantalla LCD de 4 líneas por 15 caracteres, reloj de tiempo real con batería de 3.6v y doble interrupción, memoria Flash de 4Mb que puede ser grabado en cualquier momento y puede preservar información permanentemente, sin necesidad de estar encendida, también cuenta con un convertidor de doble canal de 12 bits y una memoria externa de programas y datos.
|
Características
DSP TMS320LF2407A
• 40 MIPS de performance (40 mod A)
Arquitectura Harvard, 6 buses y uso de pipeline de 6 etapas
• 144-Pin Plastic Quad Flat Package (SOIC Suffix)
• 25-ns Tiempo de ejecución de cada Instrucción en Pipeline
• 2.5KWords RAM data y 32KWords Flash para programas como memoria interna
• 12 Canales de PWM. Pulse-Width Modulation
• 4 Timers de Propósito generalcon 6 modos de trabajo
•3 Unidades de comparación completa con tiempo muerto para mosfets o IGBTs
• 6 Unidades de Captura con dos resolvedor de cuadratura para encoders QEP
• Módulos de Conversión Analógico Digital de 16 canales cada uno, hasta 200KHz
• 28 pines de entradas y salidas I/O Programables
• Unidad de tiempo de interrupción en tiempo real Watchdog Timer Module
• Unidad de Comunicación Serial asíncrona (SCI) para conexión a la PC
• Unidad de Comunicación Serial síncrona (SPI) para conectar módulos DA externos
• 5 Interrupciones externas (2 Power Drive Protect, Reset y 2 Maskable Interrupts)
• 4 Modos de apagado y de consumo en baja potencia
• Programa de Arranque
|
El Varitek 15 viene con una memoria externa de programas de 32KWords y una memoria externa de datos de 32KWords.
También cuenta con un convertidor Digital Analógico DAC SPI TLV5618A de 2 canales, de 12 bits de resolución y un tiempo de establecimiento de 3us.
Incluye Tarjeta con procesador TMS320LF2407A y los siguientes elementos:
• Programa Emulador Colcacode V1.3
• Cable de comunicación serial RS232
• Adaptador AC 220v/5v DC
• Manual de usuario y documentación en CD
Precio TMS320F2407A S/. 1,950.00 + I.G.V.
|
|
