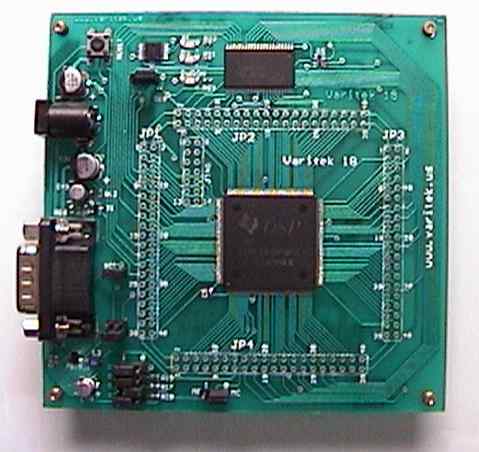

Varitek 19 módulo de desarrollo para diseño de equipos de control industrial
El módulo Varitek 19 dispone del último modelo de DSP para aplicaiones de control en la industria, el TMS320F2812 de la Texas Instruments, con capacidad de procesamiento de 135 y 150 MIPS según el modelo, tiene dos unidades de manejo de relojerías y contadores, 4 timers, 16 canales de conversión AD con secuencia programada, 2 lectores de encoders en cuadratura, perro guardián, varios modos de operación en baja potencia, 15 PWMs, puertos seriales síncronos y asíncronos (2), puerto CAN, memoria externa de 256Kwords, reloj principal, interrupciones, memoria flash de 4Mb de Atmel entre otros.
Puede manejar fácilmente dos motores de inducción AC con técnicas de modulación de ancho de pulso o espacios vectoriales PWM y SVPWM respectivamente, con algoritmos de control adaptivo, fuzzy, neuronal, deslizamiento u otros que requieran un procesamiento en tiempo real. Gracias a sus dos unidades de decodificación en cuadratura, se pueden manejar dos motores de posicionamiento e incluso se puede lograr hasta cuatro posicionamientos con dos de ellos desarrollados por software.
El nuevo Varitek 19 se diferencia con el Varitek 17 en la velocidad de procesamiento y la capacidad de memoria flash interna.
|
Características
DSP TMS320F2812 • 135 y 150 MIPS de performance Arquitectura Harvard, Set de instrucciones RISC, 6 buses y uso de pipeline de 6 etapas
• 176-Pin Plastic Quad Flat Package (SOIC Suffix)
• 6.67-ns Tiempo de ejecución de cada Instrucción en Pipeline
• 18KWords RAM data y 128KWords Flash para programas como memoria interna
• 12 Canales de PWM. Pulse-Width Modulation
• 4 Timers de Propósito generalcon 6 modos de trabajo
•3 Unidades de comparación completa con tiempo muerto para mosfets o IGBTs
• 8 Unidades de Captura con dos resolvedor de cuadratura para encoders QEP
• 1 Módulos de Conversión Analógico Digital de 16 canales de hasta 200KHz
• 49 pines de entradas y salidas I/O Programables
• Unidad de tiempo de interrupción en tiempo real Watchdog Timer Module
• Dos Unidades de Comunicación Serial asíncrona (SCI) para conexión a la PC
• Unidad de Comunicación Serial síncrona (SPI) para conectar módulos DA externos
• 5 Interrupciones externas (2 Power Drive Protect, Reset y 2 Maskable Interrupts)
• 4 Modos de apagado y de consumo en baja potencia
• Emulación Scan-Based para usar JTAG
• Programa de Arranque
![](../images/fotos/vari18back.jpg)
|

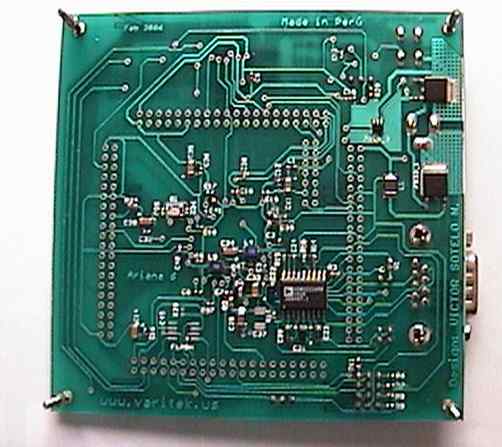

El Varitek 19 viene con una memoria externa de programas de 256KWords y una memoria externa de datos de 256KWords. Puede hacer el pedido en 135 o 150 MIPS.
El Varitek 19 trae una memoria Atmel tipo flash de 4Mb.
Incluye Tarjeta con procesador TMS320F2812 y los siguientes elementos:
• Cable de comunicación serial RS232
• Programa Ensamblador ASM
• Monitor de exploración para el código (software de emulación ColcaCode V1.4)
• Adaptador AC 220v/5v DC
• Capacidad de trabajo independiente de PC
• Pines para interfase estándar JTAG
• Manual de usuario y documentación en CD
Precio TMS320F2812 (150MIPS) S/. 1,350.00 + I.G.V.
|
|
