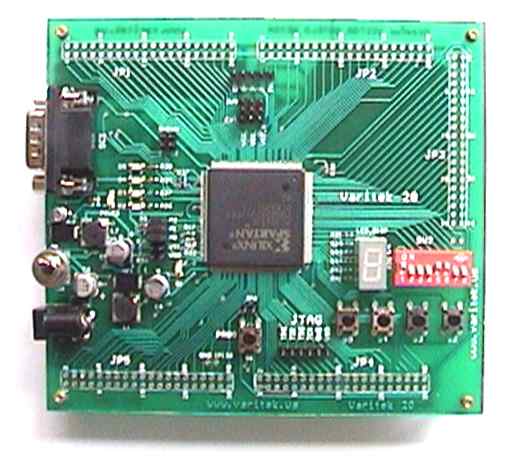

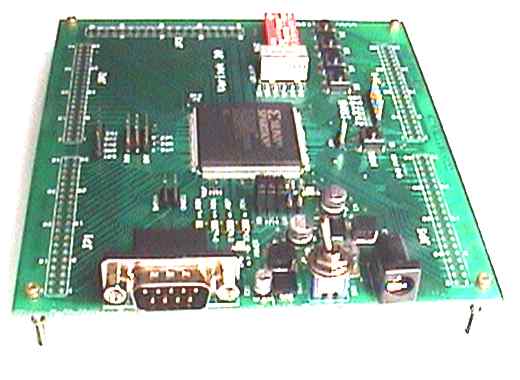

Varitek 20 módulo de desarrollo para diseño de aplicaciones digitales
El módulo Varitek 20 dispone del último modelo de FPGA para aplicaiones de procesamiento digital, el SPARTAN 3E de la compañía Xilinx, con capacidad de procesamiento de 4 nS, 250,000 puertas con una equivalencia de 5,508 Celdas, 216Kb de memoria en bloque, 38Kb de memoria distribuída, 12 multiplicadores dedicados, 4 unidades de control de reloj DCM y 158 entradas/ salidas IO de usuario y 65 IOs diferenciales. Soporta conexión de PCI de 66 Mhz y doble taza de transmisión de datos para conexión a memorias DDR2.
La configuración de datos del FPGA es grabada en el arranque mediante alguno de los 7 modos:
• Master Serial from a Xilinx Platform Flash PROM• Serial Peripheral Interface (SPI) • Byte Peripheral Interface (BPI) • Slave Serial, desde un procesador Host• Slave Parallel y desde el sistema JTAG.
Spartan-3E FPGAs soporta los siguientes estándares: • 3.3V low-voltage TTL (LVTTL)• Low-voltage CMOS (LVCMOS) a 3.3V, 2.5V, 1.8V,1.5V, o 1.2V• 3V PCI a 66 MHz• HSTL I and III a 1.8V • SSTL I at 1.8V y 2.5V.
|
