Varitek 23 tarjeta hermana para diseño de aplicaciones digitales con Cámara digital Toshiba

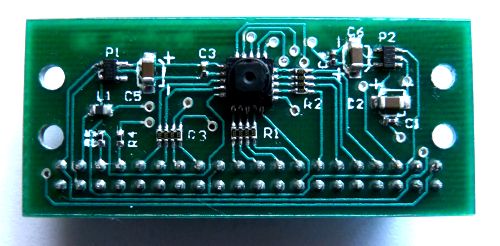

El módulo Varitek 23 es una tarjeta hermana para el Varitek20, consiste en una cámara digital Toshiba TCM8230MD para aplicaciones de procesamiento digital de imágenes y de una memoria DRAM de 2 MB. Se puede adquirir el Varitek 20 con su tarjeta hermana o individualmente el Varitek 23.
El Varitek 20 dispone del último modelo de FPGA para aplicaiones de procesamiento digital, el SPARTAN 3E de la compañía Xilinx, con capacidad de procesamiento de 4 nS, 250,000 puertas con una equivalencia de 5,508 Celdas, 216Kb de memoria en bloque, 38Kb de memoria distribuída, 12 multiplicadores dedicados, 4 unidades de control de reloj DCM y 158 entradas/ salidas IO de usuario y 65 IOs diferenciales. Soporta conexión de PCI de 66 Mhz y doble taza de transmisión de datos para conexión a memorias DDR2.
|
Características del Varitek 23
Del sensor:
• Tamaño óptico: 1/6 de formato óptico
• Número total de pixeles: 698(H)x502(V)
• Número de pixeles de la señal: 660(H)x492(V)
• Tamaño del pixel: 3.75um(H)x3.75um(V)
•Filtro de color: filtro a color RGB con arreglo Bayer
• Taza de cuadro: Máximo 30 cuadros por segundo
Precisión de datos: 10bits
Del procesador de señales de la Cámara
Tiempo máximo de exposición ajustable de 1V a 15V
Salida digital YUV=4:2:2 o RGB=5:6:5 (salida en paralelo de 8bis)
Tamaño de la figura: VGA, QVGA, QQVGA, CIF, QCIF, subQCIF
Parámetros internos: Selección de la ganancia del sensor, periodo de exposición, ALC y AWB
Control de disparo automático AES, control de ganancia automática AGC y balance AWB
Control de iluminación de parpadeo para luz fluorescente 50/60Hz
General:
Tamaño del módulo 6(Ancho)x 6 (Largo)x 4.5(Espesor) en mm
Comunicación por bus I2C
Operación en modo dormido
Fuente de poder de 2.8+/-0.2V
Memoria:
Memoria dinámica CMOS de 2MB (1,048,576 x 16 bits)
Consumo de 190mA a 3.3V
Tiempo de acceso de 70nS
Ciclo de refresco de 1024
|
El Varitek 20 incluye una memoria Xilinx tipo flash de 2Mb XCF02S.
Incluye Tarjeta con FPGA XC3S250E y los siguientes elementos:
• Cable de comunicación serial RS232
• Cable Programador JTAG
• Adaptador AC 220v/5v DC
• Capacidad de trabajo independiente de PC
• Manual de usuario y documentación en CD
Precio VARITEK 20 S/. 1,390.00 + I.G.V.

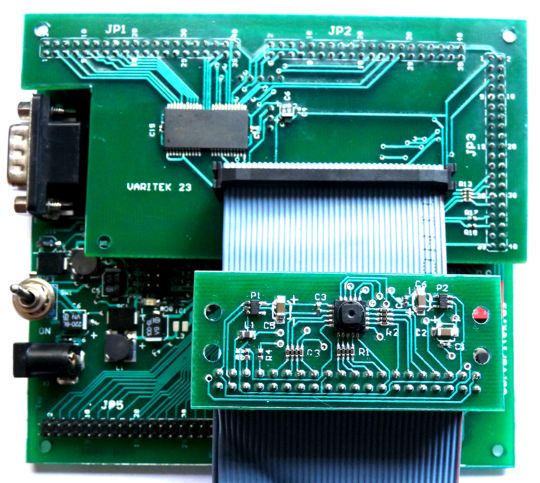

El Varitek 23 incluye la cámara digital Toshiba, un flat cable paralelo y una tarjeta hermana con 2MB de memoria.
Precio VARITEK 23 S/. 1,760.00 + I.G.V.
|
|
 |
 |
|
|
|
|
