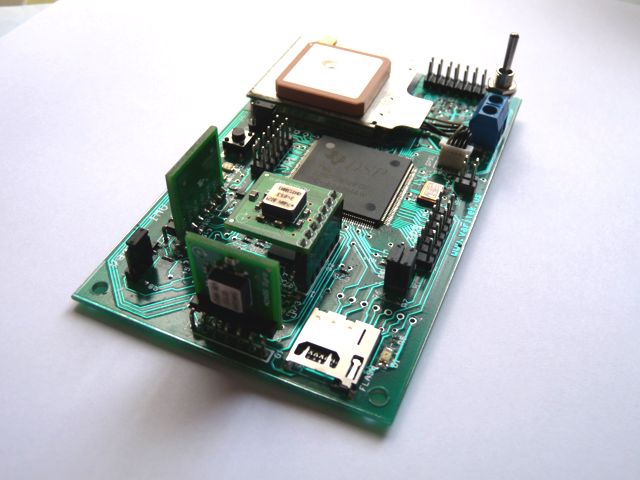

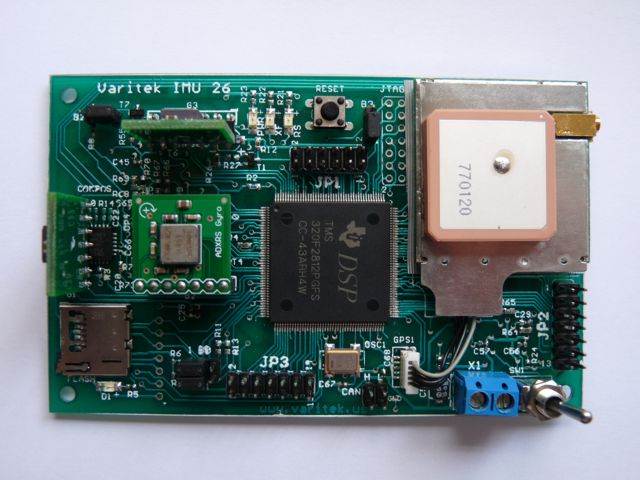

Varitek 26 módulo de desarrollo para diseño de equipos de control industrial

El módulo Varitek 26 dispone del último modelo de DSP para aplicaiones de control en la industria, el TMS320F2812 de la Texas Instruments, con capacidad de procesamiento de 135 y 150 MIPS según el modelo, tiene dos unidades de manejo de relojerías y contadores, 4 timers, 16 canales de conversión AD con secuencia programada, 2 lectores de encoders en cuadratura, perro guardián, varios modos de operación en baja potencia, 15 PWMs, puertos seriales síncronos y asíncronos (2), puerto CAN, memoria externa de 256Kwords, reloj principal, interrupciones, memoria flash entre otros.

Puede manejar fácilmente dos motores de inducción AC con técnicas de modulación de ancho de pulso o espacios vectoriales PWM y SVPWM respectivamente, con algoritmos de control adaptivo, fuzzy, neuronal, deslizamiento u otros que requieran un procesamiento en tiempo real. Gracias a sus dos unidades de decodificación en cuadratura, se pueden manejar dos motores de posicionamiento e incluso se puede lograr hasta cuatro posicionamientos con dos de ellos desarrollados por software.

Sensores

• 1 GPS GlobalSat
• 3 Giroscopos Analog Devices, con medición de temperatura
• 1 Acelerómetro de 3 grados Freescale
• 1 Compás de 2D
• 1 Puerto para memorias Flash
• 1 Interface amplificadora para Bus CAN
• 1 Regulador de voltaje TI de bajo consumo para uso con baterías
• 1 Memoria externa de 512KBytes

• 135 y 150 MIPS de performance
Arquitectura Harvard, Set de instrucciones RISC, 6 buses y uso de pipeline de 6 etapas
• 176-Pin Plastic Quad Flat Package (SOIC Suffix)
• 6.67-ns Tiempo de ejecución de cada Instrucción en Pipeline
• 18KWords RAM data y 128KWords Flash para programas como memoria interna
• 12 Canales de PWM. Pulse-Width Modulation
• 4 Timers de Propósito generalcon 6 modos de trabajo
•3 Unidades de comparación completa con tiempo muerto para mosfets o IGBTs
• 8 Unidades de Captura con dos resolvedor de cuadratura para encoders QEP
• 1 Módulos de Conversión Analógico Digital de 16 canales de hasta 200KHz
• 49 pines de entradas y salidas I/O Programables
• Unidad de tiempo de interrupción en tiempo real Watchdog Timer Module
• Dos Unidades de Comunicación Serial asíncrona (SCI) para conexión a la PC
• Unidad de Comunicación Serial síncrona (SPI) para conectar módulos DA externos
• 5 Interrupciones externas (2 Power Drive Protect, Reset y 2 Maskable Interrupts)
• 4 Modos de apagado y de consumo en baja potencia
• Emulación Scan-Based para usar JTAG
• Programa de Arranque

El Varitek 26 viene con una memoria externa de programas de 256KWords y una memoria externa de datos de 256KWords. Puede hacer el pedido en 135 o 150 MIPS.

Incluye Tarjeta con procesador TMS320F2812 y los siguientes elementos:
• Cable de comunicación serial RS232
• Monitor de exploración para el código (software de emulación ColcaCode V2.0)
• Adaptador AC 220v/5v DC
• Capacidad de trabajo independiente de PC
• Pines para interfase estándar JTAG
• Manual de usuario y documentación en CD

Precio TMS320F2812 (150MIPS) S/. 10,350.00 + I.G.V.

NOTA IMPORTANTE:

Este producto sólo se vende para proyectos de Investigación y con destino de usuario final en el Perú. El Cliente deberá acreditar su pertenencia a una Institución en el Perú y deberá contar con la aprobación correspondiente a su Proyecto. No se despachará más de 4 unidades por Institución.
