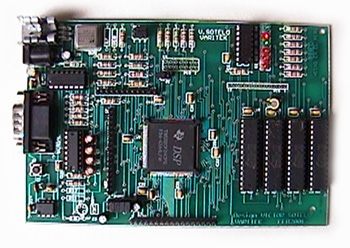

Varitek 3 módulo de desarrollo para diseño de equipos de control industrial

El módulo Varitek 14 dispone del DSP de mayor prestigio en la industria, el TMS320F240 de la Texas Instruments, con capacidad de procesamiento de 20 MIPS , tiene una unidad de manejo de relojerías y contadores, 43timers, 16 canales de conversión AD con secuencia programada, 1 lector de encoders en cuadratura, perro guardián, varios modos de operación en baja potencia, 12 PWMs 6full-3simple-3timer, puertos seriales síncronos y asíncronos, memoria externa de 64Kwords.

Puede manejar fácilmente un motor de inducción AC con técnicas de modulación de ancho de pulso o espacios vectoriales PWM y SVPWM respectivamente, con algoritmos de control adaptivo, fuzzy, deslizamiento u otros que requieran un procesamiento en tiempo real. Gracias a sus dos unidades de decodificación en cuadratura, se pueden manejar dos motores de posicionamiento e incluso se puede lograr hasta cuatro posicionamientos con dos de ellos desarrollados por software.

• 20 MIPS de performance
Arquitectura Harvard, 4 buses y uso de pipeline de 4 etapas
• 144-Pin Plastic Quad Flat Package (SOIC Suffix)
• 50-ns Tiempo de ejecución de cada Instrucción en Pipeline
• 544KWords RAM data y 16KWords Flash para programas como memoria interna
• 12 Canales de PWM. Pulse-Width Modulation
• 3 Timers de Propósito generalcon 6 modos de trabajo
•3 Unidades de comparación completa con tiempo muerto para mosfets o IGBTs
• 4 Unidades de Captura con dos resolvedor de cuadratura para encoders QEP
• 2 Módulos de Conversión Analógico Digital de 8 canales cada uno, hasta 200KHz
• 28 pines de entradas y salidas I/O Programables
• Unidad de tiempo de interrupción en tiempo real Watchdog Timer Module
• Unidad de Comunicación Serial asíncrona (SCI) para conexión a la PC
• Unidad de Comunicación Serial síncrona (SPI) para conectar módulos DA externos
• 5 Interrupciones externas (2 Power Drive Protect, Reset y 2 Maskable Interrupts)
• 3 Modos de apagado y de consumo en baja potencia
• Emulación Scan-Based para usar JTAG
• Programa de Arranque

El Varitek 3 viene con una memoria externa de programas de 32KWords y una memoria externa de datos de 32KWords.

Incluye Tarjeta con procesador TMS320F240 y los siguientes elementos:

• Cable de comunicación serial RS232
• Programa Ensamblador ASM
• Monitor de exploración para el código (software de emulación)
• Adaptador AC 220v/5v DC
• Capacidad de trabajo independiente de PC
• Puerto para interfase estándar JTAG
• Manual de usuario y documentación en CD

Precio TMS320F240 S/. 600.00 + I.G.V.

Vea el módulo de desarrollo Varitek 14.
