北京旅行のエクストラ・2…建築の注釈

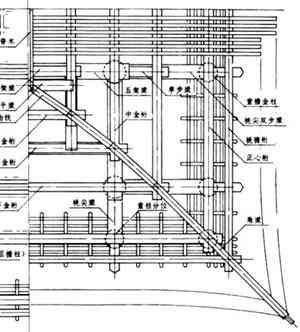

上図は、伝統的な中国古建築の寄棟屋根を支える構造を見下げた図です。45度方向の部材が、真っ直ぐでないことに注目してください。これが「推山」と呼ばれる技法です。
図の右側からこの建物を見るとき、隅棟のラインがより切り立ち、誇張されることになります。故宮の建物群の独特の隅棟のラインは、このようにして作られているわけです。

柱の転びについて

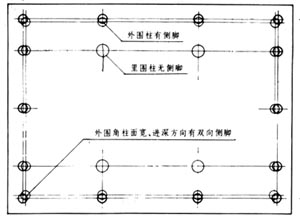

標準的な平面図を示します。外回りの柱がすべて二重になっていますね。これは、外側が柱脚、内側が柱頭を示します。つまり、すべて内倒しになっているわけです。これによって、意匠的な安定感を増します。

以上図版2点　著　『』より
