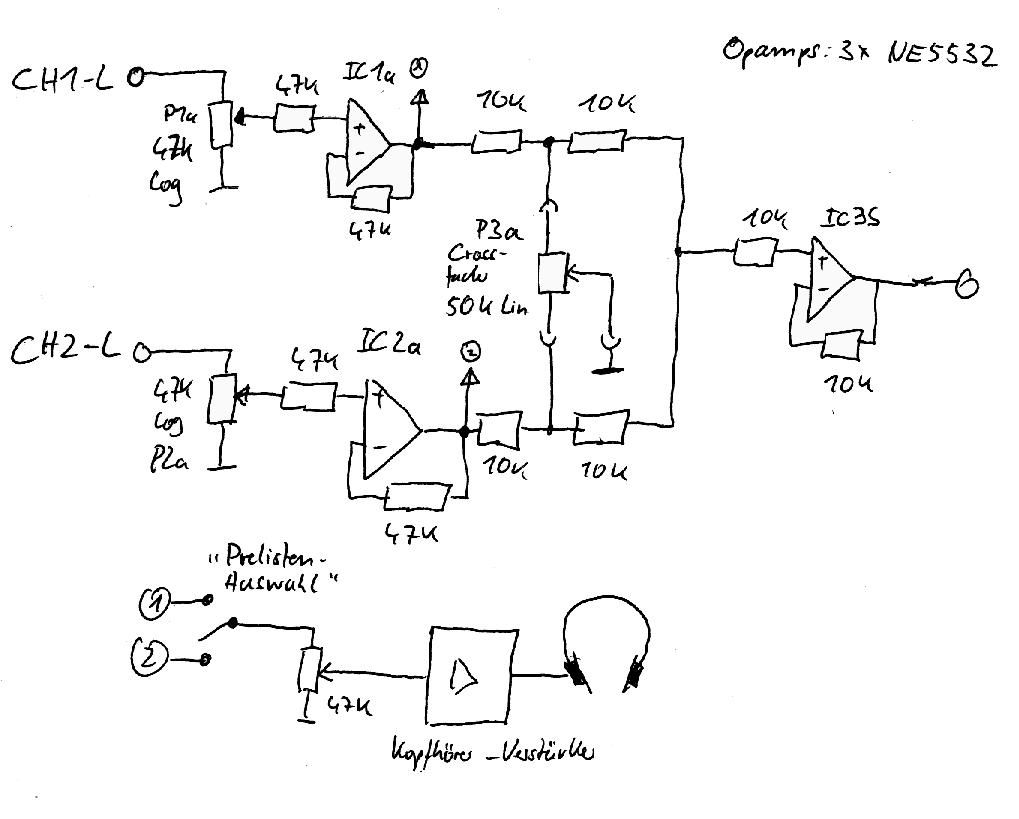

(Block)-Schaltplan 2-Kanal-Mischpult mit Crossfader (Klicken für Großbild)

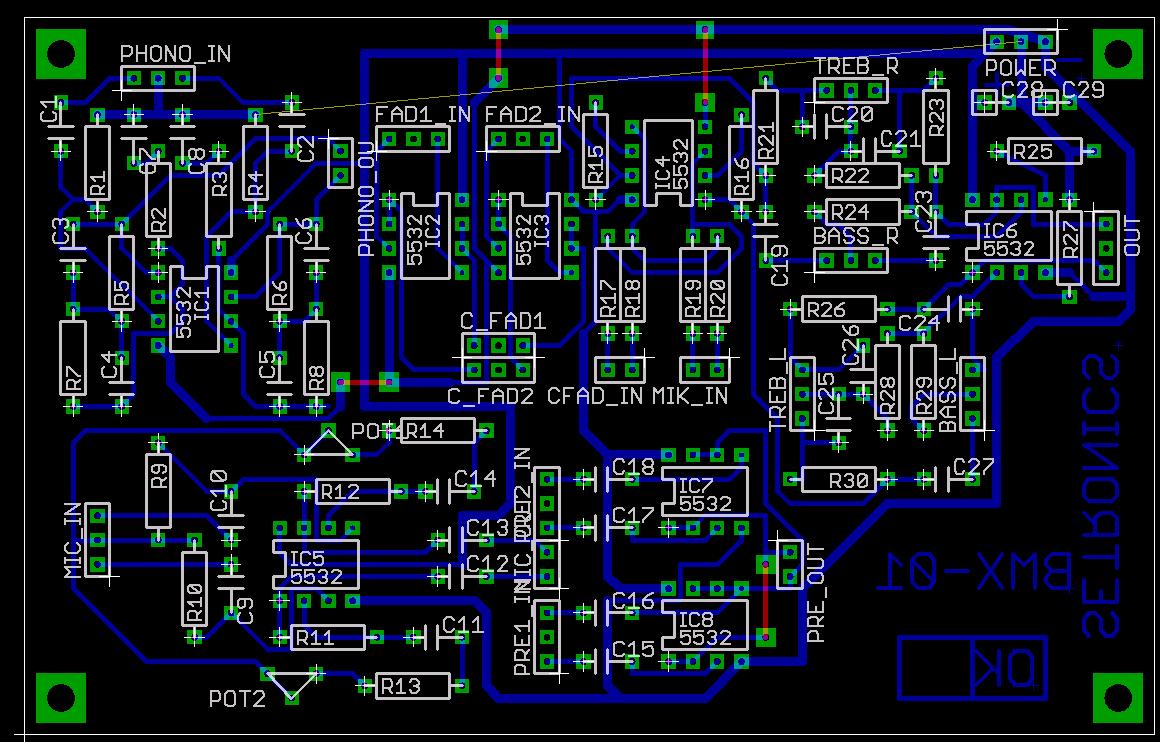

Das Eagle-Layout mit RIAA-Entzerrer und Klangsteller(Klicken für Großbild)
Features:
- Crossfader zum Überblenden zwischen zwei Tonquellen
- Zwei Kanalfader für Mischpultbetrieb und Einstellung des Kanalpegels
- Umschaltbarer Kopfhörer-Prelisten-Ausgang
- Integrierte Spannungsversorgung
Die Board-Datei als ZIP
Stückliste (zum Schaltpan):
IC 1-3: NE5532 (Low Noise Dual Opamp)
IC 4: 78L12 (Spannungsregler 12V, 100mA)
IC 5: 79L12 (Spannungsregler -12V, 100mA)
P1, P2: Schiebepotis 47k log (als Kanalfader)
P3: Crossfader-Poti 50k lin (z.B. von Vestax)
GL 1,2: Brückengleichrichter B80C100
Widerstaende: 7x220R
2x4k7
Kondensatoren: 2x470uF, 25V
2x10uF, 25V
sonstiges: Transformator 2x15V, 5VA (z.B. EL...)
1xStereo-Kopfhörerverstärker-Bausatz
Gehäuse oder Montageplatte
3xChinchbuchsen rot
3xChinchbuchsen weiss
1xStereo-Klinkenbuchse 6,5mm
Netzkabel
|
