Local
Area Networks
เนื่องจากมีข้อมูลที่ต่างกัน
Resources ที่ต่างกัน แต่มีการแบ่งปันทรัพยากรกัน จึงคิดระบบเชื่อมต่อที่มีการแชร์ข้อมูลและทรัพยากร
ในทางธุรกิจ จะดูผลประโยชน์ที่ได้รับ เช่น ความเร็ว ความยืดหยุ่น มีการแชร์
ทรัพยากร และ ลดต้นทุน
ในทางเทคนิค
-
การเข้าหาข้อมูล สามารถเชื่อมต่อจุดต่าง ๆ ได้ เข้าถึงได้ทุกจุด
- เข้าได้กับอุปกรณ์หลาย
ๆ อุปกรณ์ (มีความหลากหลาย)
- มีความสามารถมีประสิทธิภาพและความเร็ว
- มี
Error หรือเกิด Error น้อยที่สุด
- สามารถซ่อม
ดูแลแก้ไขได้ Upgrades
Network คือ การเชื่อมต่ออุปกรณ์
คอมพิวเตอร์
LAN คือ การเชื่อมต่อคอมพิวเตอร์ เพื่อมีการแชร์ทรัพยากรและข้อมูล
การต่อระบบ LAN จะต้องประกอบด้วย SERVER , NIC , PC , WIRE , HUB ในระบบ
LAN มี 3 LEVEL ดังนี้
Level
1 ใช้กับ MainFrame or Supercomputer จะมี Lan ที่มีความเร็วสูง
Level
2 ใช้กับ MainFrame or Supercomputer แต่เป็น Low Speed Lan
Level
3 ใช้กับ PC SERVER ส่วนใหญ่ Level นี้จะพบมากที่สุด
Project
802 เป็นจุดเริ่มต้นของระบบ LAN ถูกคิดโดย IEEE โดยรวมระบบให้มีมาตราฐานเดียวกัน
โดยใช้ OSI
Model
LLC
: เกี่ยวข้องกับ Logical address ควบคุม DATA
MAC
: เกี่ยวข้องการขนส่งข้อมูล และ อุปกรณ์
IEEE
802.3 หรือ Ethernet อยู่ใน Datalink กลไกในการดึงข้อมูลจะใช้วิธีการที่มีชื่อว่า
CSMA/CD เป็นเทคนิคที่ลดการชนของข้อมูลการเข้าถึงข้อมูล
วิวัฒนาการของ CSMA/CD
MA ---> CSMA ---> CSMACD
หลาย ๆ station การเข้าถึงข้อมูล
มีการส่งข้อมูลลื่นไหลมากขึ้น จะมีการตรวจสอบไม่ให้
พร้อม ๆ กัน ข้อมูลชนกัน
CSMA/CD มี Functions การทำงานดังนี้
- Carrier
Sense รอจังหวะของการหยุดและส่งสัญญาณ
- Multiple
Access ขณะที่มีการหยุดทุกคนจะมีสิทธิ์ที่จะส่งข้อมูล
- Collision
Detection ถ้ามีคนส่งอยู่ก็ให้หยุดรอจังหวะต่อไป
Ethernet จะมี 2 Categories
1. Baseband
ส่งแบบ Digital
2. BroadBand
ส่งแบบ Analog
- 10
Base 5 (Thick Ethernet) จะใช้ Transceivertab เป็นตัวที่ต่อจาก BackBone
- 10
Base - T จะใช้ RJ-45 Connector ต่อจาก Hub
Fast Ethernet พัฒนามาจาก
Ethernet มีความเร็วสูง
ประสิทธิภาพดีใช้ Topology แบบ star และ MAC protocal
100
Base - T4 ใช้สาย UTP (4 pairs/ 8 wires) 2คู่รับข้อมูล 2คู่ส่งข้อมูล
เป็น hulf-duplex
100
Base - TX ใช้สาย UTP 5 เป็น full-duplex
100
Base - FX ใช้สาย fiber optics เป็น full-duplex
Hub เป็นอุปกรณ์กระจายสัญญาณ
ถ้าเรานำ Hub ชนิดเดียวกันต่อกัน จะทำให้การส่งข้อมูลช้าลงไป 50% ระหว่าง
Hub ควรต่อไม่เกิน 100 เมตร
Switch เป็น Hub ที่มีการแบ่ง
Segment และแบ่งว่าแต่ละ Hub สามารถวิ่งได้เท่าไร Switch เป็น packet
- switching ตัว switch เป็นตัวกำหนดและแบ่งว่าจะติดต่อกับ Server
Router เป็นอุปกรณ์ใน
Interconnects network ทำหน้าที่หาเส้นทางที่ดีที่สุด router ใช้ logical
address และ router จะกำหนดเส้นทางของข้อมูลโดยที่ router จะเก็บตารางของเส้นทาง
นอกจากนี้ router ยังเป็นตัวเชื่อมกับภายนอกและต่อลง switching hub
อีกที่หนึ่ง ซึ่ง router กับ switching จะทำงานร่วมกัน
Token Bus เนื่องจากอุปกรณ์แต่ละอุปกรณ์มีความต้องการ
data rates ที่แตกต่างกัน ถ้าเราจะให้ทำงานภายใต้เครือข่ายเดียวกัน
เราจะต้องทำงานแบบ token bus ซึ่ง token bus มี topology แบบ bus และ
collision-free (ไม่มีการขนกันของข้อมูล)ซึ่งส่วนใหญ่ token bus จะใช้งานในโรงงานอุตสาหกรรมไม่มีใช้ในธุรกิจทั่วไป
token bus เป็น logical ring ซึ่งไม่จำเป็นต้องต่อทุกเครื่อง

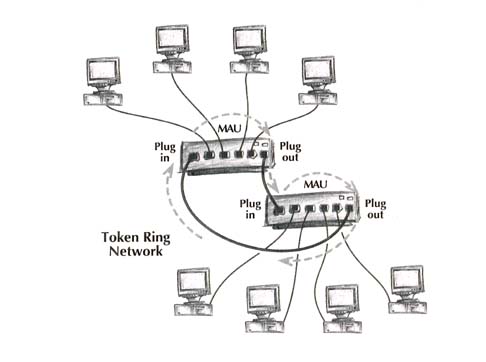

Token Ring ใช้ topology
แบบ ring หลัการทำงานคือ ยอมให้แต่ละเครื่องส่งข้อมูลได้เครื่องละ
1 frame เท่านั้นต่อหนึ่งรอบ
FDDI เป็นรูปแบบมาตราฐานที่ใช้กับ
LAN ถูกพัฒนาโดย ANSI และ ITU-U
FDDI support data rates up to 100 Mbps
FDDI ใช้สาย fiber optic และเป็น high speed LAN
CDDI เหมือน FDDI แต่ CDDI ใช้สาย copper
|
