DOPUSTNA OBREMENITEV TEMELJNIH TAL GRAFI^NE PREDSTAVITVE REZULTATOV ANALIZE NAPETOSTI IN POSEDKOV |
SPLO[NE INFORMACIJE O PROGRAMU Program B4 je bil sprva namenjen kot orodje, v katerega sta bili vgrajeni izvirni direktni ena~bi za ra~un napetosti in skr~kov poljubne to~ke polprostora, obremenjenega s gibko bremensko ploskvijo tlorisno pravokotne oblike Vsi problemi superpozije, tako obte`be kakor povr{in, so bili namre~ odstranjeni z izpeljavo ena~b za ra~un vertikalnih napetosti in deformacij v poljubni to~ki polprostora, obremenjenega s tlorisno pravokotno obte`bo, ki pa ni nujno enakomerna (Skrinar, Battelino; 1995). Dodatna prednost teh ena~b je bila v dejstvu, da obte`ba ni omejena samo na enakomerno vrednost, temve~ je lahko opisana s poljubno ravnino. Program je hitro prerastel prvotno za~rtane okvirje, saj je nadgradnja programa dodatno vpeljala analogen ra~un napetosti in skr~kov z Westergaardovimi ena~bami, ki so manj znane kot Boussinesqove, vendar nudijo uporabniku dobro osnova za ovrednotenje rezultatov. Naslednji korak je bila vpeljava izra~una napetosti in skr~kov poljubne to~ke polprostora, obremenjenega z enakomerno gibko bremensko ploskvijo tlorisne oblike poljubnega ~etverokotnika. Integracija po povr{ini poljubnega ~etverokotnika je bila s pomo~jo transformacije lika iz globalnih koordinat prevedena v integracijo po dveenotnem kvadratu v lokalnih koordinatah. Integracija po prvi spremenljivki je bila izvedena simboli~no, integracija po drugi spremenljivki pa se izvaja numeri~no. Program dalje omogo~a izra~un konsolidacije, kot tudi izbolj{avo nosilnosti terena s pe{~enimi in apnenimi piloti. Program je namenjen uporabi v Windows okolju in nudi uporabniku mno`ico informacij, ki jih s klasi~nim postopkom re{evanju ni mogo~e dobiti tako enostavno v realnem ~asu. Programski paket B4 je orodje za hiter in enostaven ra~un napetosti ter skr~kov poljubne to~ke polprostora, obremenjenega z gibkimi bremenskimi ploskvami tlorisno razli~nih oblik. Prispevek tako prikazuje samo izbolj{ave in opcije, ki nudijo uporabniku dodatne mo`nosti, tako pri izbri vrste analize, kot tudi pri predstavitvi dobljenih rezultatov. Tako so v prispevku predstavljeni uporabniku prijazen predprocesor za enostaven vnos vhodnih podatkov, modul za tvorbo poro~ila analize s pomo~jo urejevalnika besedil WinWord, modul za ra~un dopustne obremenitve temeljnih tal, grafi~ne mo`nosti predstavitve dobljenih rezultatov, prostorska interpolacija geolo{kih profilov in ra~unanje posedkov po teoriji elasti~nosti z upo{tevanjem togosti nosilne konstrukcije. UPORABNIKU PRIJAZEN VNOS VHODNIH PODATKOV - PREPROCESOR Vhodne podatke program dejansko prebira iz vhodne datoteke, ki ima kon~nico dat. Podatke je v to datoteko mogo~e zapisovati kar neposredno z uporabo poljubnega urejevalnika besedil, sam program pa omogo~a neposredno podajanje vhodnih podatkov s pomo~jo programa Notepad, ki je sestavni del okolja Windows. Vendar je tak na~in podajanja zaradi zahteve po detajlnem poznavanju vrstnega reda podatkov primeren samo za izku{ene uporabnike ali za manj{e korekcije vhodnih podatkov. Starej{e verzije programa so zato omogo~ale tudi neposredno podajanje vhodnih podatkov v obliki podajanja odgovorov na vpra{anja. Tak na~in podajanja podatkov je sedaj v celoti nadomestil predprocesor, ki ne omogo~a samo tvorbe popolnoma novih vhodnih datotek, ampak tudi kreiranje novih datotek s pomo~jo modifikacije starih datotek s sli~nimi podatki. Neposrednemu podajanju numeri~nih podatkov se sicer tudi s predprocesorjem ni mogo~e izogniti, vendar je podajanje podatkov postalo uporabniku prijaznej{e, saj menuji s pomo~jo vizualne predstavitve vhodnih podatkov omogo~ajo hitrej{i in preglednej{i vnos podatkov. Pri podajanju bremenskih ploskev uporabnik tako v splo{nem menuju najprej izbere tlorisno obliko obte`be, kar aktivira detajlne{i menu za izbrano obliko bremenske ploskve, kjer so grafi~no prikazani zahtevani podatki o obliki (lokaciji in dimenzijah), obte`bi (vogalne vrednosti) in poziciji (globini) izbrane bremenske ploskve (slika 1).

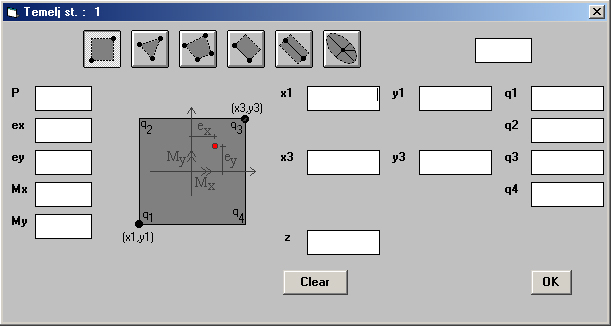

Slika 1: Menu za podajanje osnovnih bremenskih ploskev Po zaklju~enem podajanju prve bremenske ploskve so uporabniku na razpoglago {e tri dodatne opcije za generiranje skupine novih obte`b s pomo~jo `e definiranih. Tako je mogo~e rotirati `e obstoje~o ploskev okoli podane to~ke (kar je {e posebej ugodno pri opisovanju polkro`nih trakastih temeljev), `e opisani posamezni temelj je prav tako mogo~e preslikati v mre`o (oz. samo vrstico ali stolpec) temeljev (kar je ugodno pri opisovanju skupine ploskev z enako obliko in obte`bo), prav tako pa je mogo~e skupino `e opisanih temeljev preslikati (brez rotacije) na novo lokacijo (slika 2).

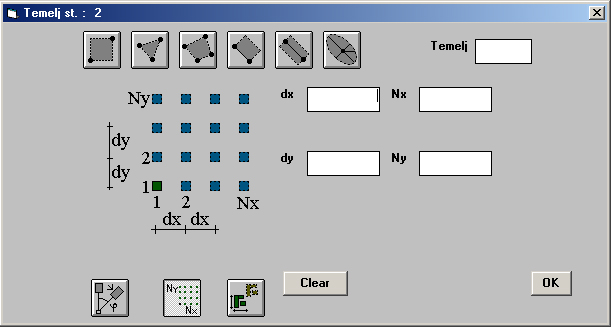

Slika 2: Raz{irjeni menu za podajanje bremenskih ploskev Na voljo so trije moduli za pripravo podatkov in sicer:
Dolo~itev {tevila slojev z geofoni Debelino enega ali maksimalno dveh slojev je mogo~e izra~unati s pomo~jo geoseizmi~nih preiskav. Te potekajo tako, da na znanih razdaljah namestimo geofone in nato izmerimo ~as, ki pote~e med spro`itvijo zvo~nega signala in njegovo zaznavo na geofonih. Za izra~un slojev sta potrebni torej dve vrsti podatkov - razdalje geofonov od centra spro`itve zvo~nega signala in ~asi. Ker gre za relativno kratke ~ase, so ~asi podani v milisekundah (msec). Ko so podatki podani, program omogo~a dolo~itev enega ali dveh slojev. Re{evanje problema se izvede s prilagajanjem dveh ali treh odsekovnih premic danim podatkom. ^e podani podatki omogo~ajo zajeteje podatkov s tremi premicami, lahko dolo~imo dva sloja, ~e pa se dajo podatki zajeti s samo dvema premicama, pa lahko izra~unamo podatke za samo en sloj. Program poi{~e tri premice s pomo~jo korelacije podatkov na posameznih odsekih in izri{e najoptimalnej{o varianto glede na podane algoritme, ter izpi{e izra~unane globine. Posamezne premice so lo~ene z vertikalno linijo, ki predstavlja mejo med posameznimi hitrostmi. Korekcija rezultatov s pomo~jo premikanja mej med hitrostima; s pu{~icama levo in desno premikamo meji v levo in desno. Izra~unani debelini slojev (ali ena sama) se izpi{eta na vrhu risbe. ^e so meje definirane tako, da se zahteva izra~un dveh slojev, na ekranu pa so izpisani podatki samo za en sloj (prvi ali drugi), to pomeni, da pri izbrani kombinaciji ni izpolnjeno pravilo v3>v2>v1, kjer v predstavlja hitrost.
Dolo~itev kota notranjega trenja in kohezije s pomo~jo edometra Neposredno desno ob ikoni NOTEPAD se klikne z mi{ko. Aktivira se okno (obrava se z modro barvo) in vanj se zapi{ejo podatki, lo~eni med seboj z vejico. Ko so podani vsi podatki, se z klikom na ustrezno ikono aktivira podprogram za analizo podatkov, ki ostanejo na ekranu tudi, ko se `e izri{e slika in izpi{eta kot notranjega trenja in kohezija. Vhodne podatke je mogo~e popravljati in tako dobiti ve~ rezultatov, ki se ne shranjujejo avtomati~no na disk. Na sam izra~un uporabnik nima vpliva. TVORBA PORO^ILA ANALIZE Z UPORABO MODULA MED PROGRAMOMA B4 IN WinWord Program avtomati~no zapisuje numeri~ne rezultate analiz v izhodno datoteko s kon~nico lis, katere ime je enako imenu vhodne datoteke. Zaradi obse`nosti slik jih program ne shranjuje avtomati~no, ampak lahko uporabnik vsako sliko shrani posebej (z dvojnim klikom z mi{ko na sliki - slika se shrani na delovnem direktoriju programa, na ekranu pa se izpi{e ime slike). Rezultate v izhodni datoteki je mogo~e pregledovati `e, ko je program B4 {e aktiven, saj lahko uporabnik aktivira program Notepad, s katerim je mogo~e pregledovati rezultate. Pomembna novost pa je opcija, ki omogo~a shranjevanje rezultatov s pomo~jo urejevalnika besedil WinWord (verzije 6, 7, 8 oz. 97 ali vi{je). Program B4 samostojno aktivira program WinWord (pri verziji 7 program mora biti aktiviran predhodno), ga krmili ter v urejeni obliki zapisuje vhodne podate in izhodne rezultate. Prednost tega pristopa je velika hitrost kreiranja poro~ila analize pri delu s programom, saj program po `elji uporabnika dodatno kreira prvo stran poro~ila (zapi{e uporabnikov naslov, naslov poro~ila, kraj in datum), ostale strani pa opremi z uporabnikovim znakom v 'glavi' dokumenta ter strani o{tevil~i. Tak zapis rezultatov omogo~a ne samo bistveno hitrej{o tvorbo poro~il, ampak tudi mnogo preglednej{o in reprezentativnej{o obliko poro~ila, saj so v poro~ilu zapisane tudi najva`nej{e ena~be, kar omogo~a kon~nemu uporabniku poro~ila la`jo kontrolo postopka prera~una. Vzor~na datoteka poro~ila o analizi vertikalnih napetosti in deformacij IZRA^UN DOPUSTNE OBREMENITVE TEMELJNIH TAL Menu qult omogo~a kontrolo dopustne obremenitve tal za pravokotni temelj z upo{tevanjem ena~b, ki so jih podali Terzaghi, Meyerhof in Hansen (Cernica; 1995), ter Vesic (Bowles; 1996). Kontrola se lahko izvede v skladu z vsemi teorijami (predefinirana opcija), uporabnik pa lahko posamezne kontrole tudi izklju~i. Modul za prera~un dopustnih obremenitev tal je mogo~e uporabiti samostojno pred izra~unom vertikalnih napetosti in posedkov (v tem primeru je lahko temelj nagnjen, upo{teva se lahko tudi ekscentri~na normalna obte`ba), po opravljeni analizi posedkov pa lahko za `e obravnavani temelj naknadno opravimo analizo dopustne nosilnosti. Modul primerja podano obte`bo izbranega temelja z vsemi izra~unanimi rezultati upo{tevanih metod in v primeru, da je posamezna ra~unska dopustna nosilnost manj{a od obte`be, tak rezultat dobi rde~e ozadje, kar predstavlja opozorilo uporabniku. ^e je poleg normalne obte`be (enakomerna zvezna in/ali ekscentri~na koncentrirana obte`ba) podana {e stri`na sila, program izvede kontrolo zdrsa temelja (slika 3).

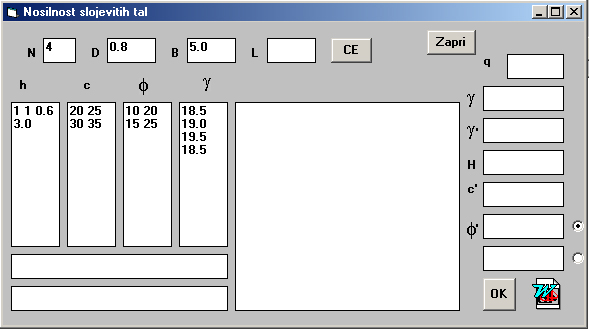

Slika 3: Menu za analizo dopustne nosilnosti Modul prav tako omogo~a kontrolo dopustne nosilnosti na slojevitih tleh - posebni obrazec od uporabnika zahteva podatke za vsak sloj: debelino, prostorninsko te`o, kohezijo in kot notranjega trenja (slika 4). Rutina nato izra~una povpre~ni vrednosti kohezije in kota notranjega trenja (dve razli~ni rutini) in ti dve vrednosti uporabi pri izra~unu dopustne nosilnosti na enoslojnem polprostoru.
Slika 4: Menu za slojevita tla Z urejevalnikom besedila WinWord urejeno poro~ilo za rezultate izra~una dopustnih nosilnosti je opremljeno s sliko (legendo), ki omogo~a pregled vhodnih podatkov. Izbirati je mogo~e med polnim poro~ilom - vsi izra~uni so opremljeni z ena~bami, in kratkim poro~ilom - podane so samo glavne ena~be in rezultati. Vzor~na datoteka poro~ila o analizi dopustnih nosilnosti GRAFI^NE PREDSTAVITVE REZULTATOV ANALIZE NAPETOSTI IN POSEDKOV Med analizo program analizira vertikalne napetosti in posedke v predefiniranih to~kah in zanje sproti prikazuje razporeditev napetosti ter izpisuje vrednost pomikov. Tipi~ni izgled ekrana med analizo je prikazan na sliki 5.
Slika 5: Izgled ekrana med analizo Pri analizi vertikalnih napetosti in posedkov pogosto ni dovolj poiskati njihove vrednosti samo v predefiniranih to~kah s podanimi stratografijami, ampak je potrebno analizirati neko {ir{e podro~je. Program tako nudi mo`nosti za primerjavo rezultatov v razli~nih grafi~nih oblikah. Verjetno najbolj informativna je prostorska predstavitev rezultatov analize (vertikalnih napetosti ali posedkov), ki za izbrano pravokotno povr{ino izri{e rezultate za mre`o to~k, ki jo definira uporabnik. Preglednost rezultatov je mogo~e pove~ati s spreminjanjem velikosti izrisa ter kota pogleda, kot tudi z rotiranjem slike za pravi kot v obe smeri (slika 6).

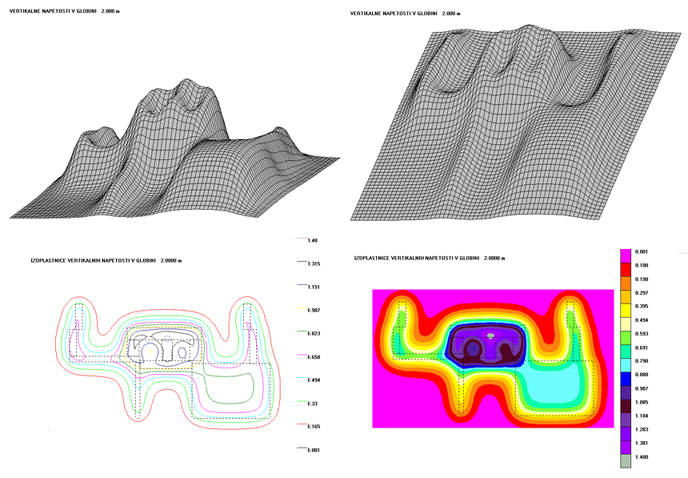

Slika 6: Razli~ni prikazi napetosti Prostorska predstavitev rezultatov je lahko tudi efektno nadome{~ena z izolinijami ali izoplastnicami. Dodatna prednost tak{ne predstavitve je mo`nost izbire nove posamezne ra~unske to~ke kar direktno iz slike samo z uporabo mi{ke. ^eprav je mogo~e posamezne dodatne ra~unske to~ke podajati tudi v posebnem menuju, omogo~a uporaba mi{ke uporabniku prijaznej{o in hitrej{o izbiro. Ker se ob premikanju mi{ke po izrisani povr{ini v spodnjem delu ekrana hkrati izpisujejo dejanske trenutne koordinate, je lahko tak{na dolo~itev dodatne to~ke enako natan~na kot 'ro~no' podajanje koordinat. Za poljubno izbrano to~ko je mogo~e izvesti prera~un konsolidacije brez ali z vertikalnimi drena`ami, seveda ob pogoju, da sta podana koeficienta propustnosti v vertikalni in horizontalni smeri za vsak sloj, ki nastopi v opazovani to~ki. Program nato za opazovano točko izra~una ~as konsolidacije in izri{e sliko ~asovnega poteka posedkov. V ra~unu je mogo~e upo{tevati tudi vertikalne drena`e. Poleg podatkov o globini drena`e in njenem polmeru, je potrebno podati tudi razporeditev drena` (trikotna ali pravokotna), ter definirati smer precejanja (v obe smeri ali zgolj navzgor). Tudi za konsolidacijo z drena`ami program izri{e krivuljo ~asovnega razvoja posedkov in izpi{e kon~ni ~as konsolidacije. Mogo~e je tudi podati vrednost ~asa v letih in program za podani ~as izra~una odstotka konsolidacije. Seveda pa je za podano odstotek konsolidacije obratno izra~unati ~as, ko bo konsolidacija dosegla predpisano stopnjo.
Slika 7: Analiza konsolidacije INTERPOLIRANJE GEOLO[KIH PROFILOV PRI RA^UNANJU POSEDKOV Pri ra~unu posedkov pod ve~jimi objekti v opazovanih to~kah se v ra~unu obi~ajno upo{teva geolo{ki profil najbli`je to~ke, kjer je bil geolo{ki profil dejansko izmerjen, brez upo{tevanja, da se stratografija med posameznimi izmerjenimi geolo{kimi profili lahko dejansko spreminja. Program omogo~a razli~ne pristope za avtomati~no tvorbo geolo{kih profilov s pomo~jo prostorske interpolacije med znanimi geolo{kimi profili. Pogoj za uspe{no izvedbo avtomati~ne interpolacije je, da imajo vsi podani profili enak vrstni red slojev, profili pa se razlikujejo samo po debelini posameznih slojev. Zaradi uporabljene interpolacije slojev je tako mogo~e pri~akovati realnej{o sliko posedkov tudi v to~kah, kjer geolo{ki profil ni direktno podan. Odsekovno linearna interpolacija - dolgi cestni nasipi Pri ra~unanju posedkov pod cestnimi nasipi so geolo{ki profili obi~ajno znani na primernih razdaljah vzdol` trase. ^e se ugotovljeni profili medsebojno opazno razlikujejo po debelinah posameznih slojev, je potrebno spreminjanje tudi ustrezno upo{tevati v ra~unu. Ker so razdalje med profili obi~ajno ve~je, izmerjeni profili pa tlorisno opisujejo krivuljo, ki ima velik radij zakrivljenosti, se v in`enirski praksi kot dovolj 'natan~na' lahko uporabi kar odsekovno linearna interpolacija med posameznimi geolo{kimi profili. Objekti visokogradnje Pri objektih visokogradnje so geolo{kimi profili pogosto podani v obliki mre`e razsejanih to~k, kar onemogo~i uporabo enoparametri~ne polinomske interpolacije. Ker dvoparametri~ne interpolacije ni mogo~e izvesti preprosto z raz{iritvijo teorije enoparametri~ne interpolacije na dva parametra (medsebojno pravokotni koordinati), program ponuja dva pristopa k interpolaciji. Interpolacija s pomo~jo najbli`jih N profilov preslikanih v dvoenotski kvadrat Za vsako ra~unsko to~ko izberemo {tevilo geomehanskih profilov N, ki jih bomo uporabili za izra~un interpolirane stratigrafije iskane ra~unske to~ke. ^eprav lahko na~eloma izberemo za posamezne ra~unske to~ke razli~no {tevilo interpolacijskih to~k, v praksi najpogostje uporabljamo za vse ra~unske to~ke enotno {tevilo N. Nato za vsako ra~unsko to~ko sproti poi{~emo tistih N profilov, se nahajajo najbli`je obravnavani ra~unski to~ki. Ker lahko smatramo, da bo v obravnavani to~ki profil najbolj sli~en najbli`jim dejansko izmerjenim profilom, geomehanski profil izra~unamo z interpolacijo med temi najbli`jimi profili, ki poteka v dvoenotskem kvadratu. Opisani postopek interpolacije je uporaben samo omejenih primerih. Proporcionalna poten~na interpolacija z upo{tevanjem vseh geolo{kih profilov Ideja interpolacije bazira na kreiranju novega ra~unskega profila na osnovi vseh znanih geolo{kih profilov, pomno`enih z ute`mi, premosorazmernimi oddaljenosti posameznega geolo{kega profila od ra~unske to~ke. Zaradi enostavnosti postopka izra~una ute`i je mogo~e upo{tevati vse podane geolo{ke profile (v nasprotju s prej{njim postopkom, ki izvaja preslikavo profilov v dvoenotni kvadrat). S primerno izbiro koeficienta interpolacije p je mogo~e dobiti porazdelitev geolo{kih profilov, ki vizualno predstavljajo primeren in korekten model tudi za to~ke, ki se nahajajo izven mno`ice podanih geolo{kih profilov, kar potrjuje stabilnost metode. Ker pa je zemeljski polprostor izrazit primer in`enirskega problema, kjer lahko nastopajo velike razlike med posameznimi ra~unskimi to~kami, lahko kljub dobri interpolaciji nastopijo odstopanja med realnostjo in ra~unskim modelom. Gradbeni in`enir se torej mora v takih primerih zanesti na svojo intuicijo in izku{nje pri izbiri pravega pristopa. |
|
Pripravljena je zbirka datotek, ki omogo~ajo uporabniku seznanjanje s programom B4. Obstajata dve vrsti predstavitvenih datotek. Prva vrsta datotek je narejena za predstavitveni paket PowerPoint, ki omogo~a pregled glavnih opcij programa. Zanje potrebujete program PowerPoint ali vsaj brezpla~ni prevajalnik takih datotek. Druga vrsta predstavitvenih datotek je bila narejena s programsko opremo Lotus ScreemCam 97, ki ne potrebujejo posebej name{~enega predvajalnika (in deluje na platformi Windovs 95/98 ali vi{ji). Te demonstracijske datoteke so narejene v obliki predvajanj filmov (v resoluciji 800*600 pixlov) s komentarji. Najdalj{i demo je narejen v angle{kem jeziku in traja pribli`no 32 minut. Gre za celovito predstavitev (s komentarji) uporabe programa B4 na primeru izra~una napetosti in posedkov zaradi cestnega nasipa. Obstajo {e kraj{e demonstracijske datoteke (v slovenskem jeziku), ki omogo~ajo predstavitve posameznih opcij progama. Povezave na te datoteke so podane levo. |
