安裝接線說明

NEW WH-100 REAR—EYES 聲音或數字型倒車雷達

***安裝說明書***

材料附件如下:主機*1 感應器+線組*2(3眼*3) 電源線阻*1

本機型適用12V-24V之各型車種。外崁安裝鑽孔直徑25mm

安裝時請先參閱本說明書內容,依照組裝接線圖組裝。

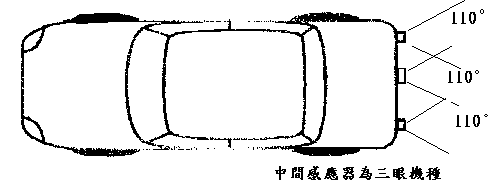

感應器偵徹測距離為100CM以內,偵測角度為中心點向外110度以內依靈敏度調整有所改變。

感應器雙面膠切實勞固黏貼適當地點,主機放置於後行旅箱內黏貼，隨時間增長益形牢固。

電源線—紅黑雙併線請接於倒車燈線(注意極性)。感應線端子可拆下再裝上以便穿過小洞。

安裝完畢請由旁人協助指示各種狀況距離以適應本產品享受安裝帶來的便利及成就感 。

10 當前方雷達使用時,主機黑線接至倒車燈紅線以便倒車時停止工作。

11 距離顯示器（選購）選擇適當地點安裝並避免強光，12 要選擇鏡字時將13 機體內連接銷插上即可。

1倒車時感應器偵測出有障礙物時,蜂鳴器會發出Bip----- Bip聲音，告知駕駛人,有效偵測距離100公分內,，警示聲為 100cm—70cm為1.1kHZ低音 Bip--------- Bip-------- Bip聲70cm—40cmj為1/4HZ Bip—Bip---- Bip---- Bip1.2kc與3.4k高低音交錯聲40cm-20cm為3.6k高音急促聲20cm以內為 Bip長音,應停止倒車。

***注意事項***

安裝本產品時,請勿再加裝其他音效警示器,以免相互干擾。

以下障礙物會影響本產品警示作用:

感應器附著泥土污穢時b車後障礙物為小物,或會吸音棉狀物質如雪C.如感應器失效起使音會Bip---Bip兩聲請注意。

本產品為輔助倒車裝置,駕駛人仍需以實際狀況作判斷,尊守交通規則,小心駕駛。
