УВЕЛИЧЕНИЕ (MAGNIFICATION), МАЩАБ НА ОПТИЧНО ПОСТРОЕН ОБРАЗ:

      Оптичните прибори могат да построява образите на различни обекти увеличени, умалени или в мащаб 1:1, в зависимост от типа на прибора, параметрите на оптиката му, разстоянието до обектите и целта на работата.

      Видимите (ъгловите) размери на обектите зависят от разстоянието до тях и от физическите им (линейни) размери.

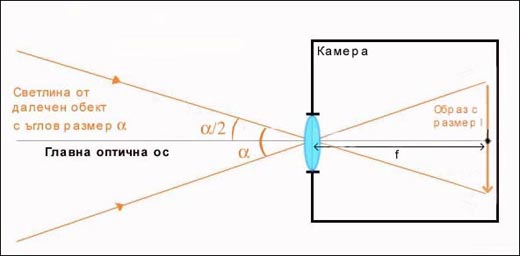

      Ако оптичен прибор е насочен към много отдалечен обект с ъглов размер a и фокусното разстояние на обектива е f, то линейният размер l на действителния образ на обекта във фокалата ще бъде:

      За обекти с малки ъглови размери - дребни отдалечени предмети или при астрофотоснимки на планети, далечни звездни купове или галактики, с добро приближение можем да получим линейните размери на изображенията им така:

      Пример:
      Луната има ъглов диаметър a около 0.5°. Диаметърът d на изображението й във фокалата на телескоп или телеобектив с фокусно разстояние f = 1000 mm, ще бъде:

      С по-кратката формула бихме получили следното:

      Резултатът е даден до четвъртия знак за да се види разликата давана от двете формули. За този обект, при това фокусно разстояние, с втората приблизителна формула получаваме грешка едва в четвъртия знак.

      Ако обектът е сравнително близо - на някакво известно обектно разстояние A, то образът му се построява на образно разстояние B зад обектива, което е поне малко по-дълго от фокусното f.

      Числото M = B/A се нарича мащабно число. Ако обектът е с линеен размер L, то размерът l на изображението му във фокалата ще бъде:

      И обратно: числото m = A/B = 1/M показва колко пъти е умален или увеличен образа във фокалата. Чрез него можем да получим l така:

      Тогава мащабът на образа ще бъде 1:m, в какъвто вид ни е познат от географските и топографски карти.

      Ако обектът е отдалечен на двойното фокусно разстояние 2f от обектива, размерът l на неговия обърнат действителен образ е еднакъв с размера L на самия обект, т.е. имаме мащаб 1:1.

      Светлосилата на обектива на даден прибор (телескоп, бинокъл, зрителна тръба или др.) и увеличението, което той дава, определят яркостта на образа в окуляра (вижте и темата Проникваща способност на телескоп). От диаметъра на обектива и увеличенито на прибора зависи диаметърът на изходния отвор.

      В препратките по-долу са описани конкретни методи за намиране мащаба на получено изображение или за изчисляване на увеличението при различни прибори:

Увеличение при биноклите и зрителните тръби (аналогично и за телескопите);

Постигане на големи увеличения при телескоп с леща на Барлоу и с окулярна проекция;

Галилеева тръба;

Мащаб на фотографско изображение;

Снимане в режим "макро" - в едър план и под увеличение;

Измерване фокусното разстояние на събирателна леща или обектив, чрез увеличението при проекция на образ;

Лупа, проектиращ обектив и микроскоп;

Снимане през микроскоп.
