ФОКАЛЕН РЕДУКТОР, ТЕЛЕКОМПРЕСОР - най-често система лещи с общ събирателен (фокусиращ) ефект, която се поставя малко преди прекия фокус на телескоп или на голям фотографски телеобектив, с цел получаване на по-късо резултантно фокусно разстояние. Това води също и до повишаване на резултантната светлосила на цялата система. Такива фокални редуктори имат функция обратна на лещата на Барлоу или на фотографския телеконвертор. Те не изправят обърнатия от обектива образ. Често се конструират самоделно от различни фотообективи или от обективи на бинокли, които са ахроматични дублети.
Полевите лещи на някои окуляри също влизат в ролята на фокален редуктор. Например първата събирателна полева леща на окуляра на Хюйгенс, след извършена фокусировка на телескопа, остава малко пред прекия фокус на неговия обектив и леко скъсява фокусното разстояние. Това осигурява също по-равномерно осветено поле и леко повишава светлосилата - вижте следващата фигура:
Окулярът на Хюйгенс е съставен от 2 лещи: първа - полева леща, положителна менискова или плоско-изпъкнала и втора - очна леща, плоско-изпъкнала или несиметрично двойноизпъкнала. Полевата леща е обърната с изпъкналата си страна към обектива на телескопа, а очната - с по-плоската си страна към окото на наблюдателя.
Идващият от обектива фокусиращ се светлинен сноп се пречупва слабо през полевата леща, като фокусът F', в който той се събира, се явява леко отместен напред, на разстояние L от първичния фокус на обектива F. В последния се събират продълженията от лъчите (представени с виолетов пунктир), взети преди пречупването им в полевата леща.
Пресечните точки Q1 и Q2 на продълженията от пречупените през полевата леща лъчи (събиращи се във фокуса F') и
продълженията от влизащите в обектива успоредни лъчи, идващи от далечния точков светоизточник (звезда). Те определят резултантната задна главна равнина Pрезулт. на системата обектив + полева леща. От тази равнина измерваме резултантното фокусно разстояние f резулт. до фокуса F'.
Вижда се, че полевата леща в случая може да се разглежда по-скоро като последен елемент на обектива, отколкото като първи на окуляра. На практика тя работи като фокален редуктор. Затова фокусното разстояние f очна л. на очната леща ще определя крайното увеличение на целия прибор.
Резултантното фокусно разстояние f резулт. на системата обектив + полева леща ще бъде:
В различни оптични прибори нерядко роля на фокален редуктор играят някои корекционни лещи, отстраняващи оптичните изкривявания на обектива. Така се монтира например лещата на Пиаци Смит за постигане на плоско поле, която се разполага непосредствено пред фокалата на телескопа. Подобен похват е използван и в зрителните тръби от серията "Турист", с лещово изправяне на образа (следващата фигура):
Лещово изправяне на образа при зрителни тръби от серията "Турист".
Фокусиращият се от обектива светлинен сноп преминава през плоско-изпъкналата полева леща, която леко скъсява фокусното му разстояние като фокален редуктор, осигурява по-равномерно осветено зрително поле и отстранява някои от аберациите на обектива (изкорубването на полето). Действителният образ се построява обърнат във фокуса F, който съвпада с предния фокус на изправящата система, съставена от двата еднакви симетрично разположени ахромата, между които светлината се движи в успореден сноп (при обект в безкрайност). Тази система препроектира образа от фокуса на обектива + полевата леща F във фокуса F ', където той е в същия мащаб, но вече изправен.
Полевата леща, обръщащата оптика и окуляра се намират в третата тръба на далекогледа, показана на схемата в по-едър план.

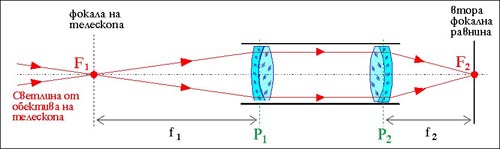

Съществуват фокални редуктори построени на по-различен принцип – например с изправяне на обърнатия образ (вижте фигурата по-долу).
Както при окулярната проекция, обърнатия образ в прекия фокус F1 на телескопа се препроектира с изправяне във втора фокална равнина (във фокуса F2), но в умален вид, тъй като фокусното разстояние f1 на първия обектив е по-дълго от фокусното f2 на втория. Светлината между двата обектива се движи в успореден сноп. Образът във втората фокала ще бъде умален f1/f2 пъти. Резултантната геометрична светлосила на цялата система ще се повиши с (f1/f2)2 пъти.
