บล็อกไดอะแกรมการทำงานของเครื่องทดสอบจอมอนิเตอร์

วงจรใช้งานจริง

วงจรกำเนิดความถี่ 16 MHz

วงจรสร้างสัญญาณ Hor.

วงสร้างสัญญาณ Color Bar

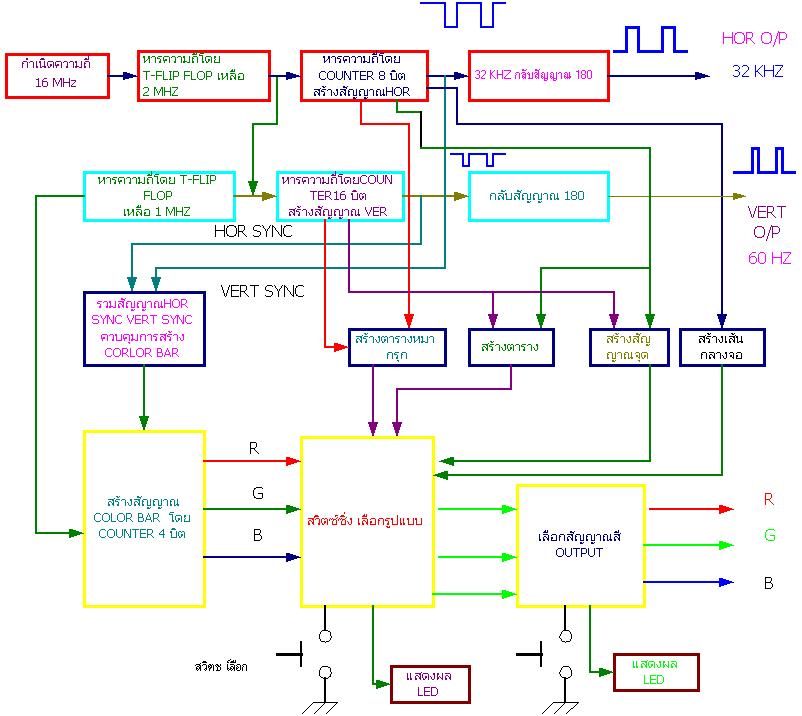

อธิบายการทำงานบล็อกไดอะแกรม

 วงจรกำเนิดความถี่  16 MHZ คือ เป็นวงจรที่กำเนิดความถี่ 16MHZที่ได้จากวงจรสำเร็จรูปที่เป็นดิจิตอล

วงจรหารความถี่โดย T-FLIP FLOPเหลือ 2 MHZ คือ การนำความถี่ 16 MHZ เข้า T-FLIP FLOP 3ตัว หาร 3ครั้งจะได้ความถี่ 2MHZ

วงจรหารความถี่โดย T-FLIP FLOPเหลือ 1 MHZ คือ การนำความถี่ 2 MHZเข้า T-FLIP FLOPหาร 1ครั้ง  จะได้ความถี่ 1MHZ

วงจรหารความถี่โดย COUNTER 8บิต  คือ วงจรที่สร้างสัญญาณ HOR ใช้ COUNTER 8บิต มาหารความถี่เหลือ 32 MHZ

วงจรกลับสัญญาณ  คือ เป็นการนำเอาสัญญาณ 32MHZ มากลับเฟส 180 องศา  โดยใช้วงจร  NOT GATE

ก่อนส่งสัญญาณออก HOR OUTPUT 32MHZ

วงจรหารความถี่โดย COUNTER 16บิต  คือ วงจรที่สร้างสัญญาณ VERT ใช้ COUNTER 16 บิต มาหารความถี่เหลือ 60 HZ

วงจรกลับสัญญาณ คือ เป็นการนำเอาสัญญาณ 60HZ มากลับเฟส 180 องศา  โดยใช้วงจร  NOT GATE

ก่อนส่งสัญญาณออก VERT OUTPUT 6 HZ

วงจรรวมสัญญาณ HOR กับ VERT SYNC คือ การนำเอาสัญญาณ HOR SYNCกับ VERT SYNCมารวมกัน เพื่อนำมาควบคุมการสร้างสัญญาณสี CORLOR BAR

วงจรสร้างสัญญาณสัญญาณสี CORLOR BAR โดย COUNTER 4บิต  คือ การนำสัญญาณ 1MHZ มาเข้า COUNTER 4บิต  เพื่อสร้างสัญญาณสี 3 สี มีสีแดง เขียวและน้ำเงิน

วงจรสร้างตารางหมากรุก คือ การนำสัญญาณ HOR 32 MHZ ผสมกับสัญญาณ VERT60 HZ ส่วนวงจรสร้างตาราง สร้างสัญญาณจุดและสร้างเส้นเดียวกลางจอก็เหมือนกับหลักการวงจรสร้างตารางหมากรุก

สวิตช์ชิ่งเลือกรูปแบบ คือ วงจรมีสวิตช์เลือกแบบฟอร์มการสร้างรูปแบบต่างๆแสดงผลออกทางจอมอนิเตอร์กับแสดงผลทางแอลอีดีที่หน้าเครื่องทดสอบจอมอนิเตอร์

วงจรเลือกสัญญาณสี OUTPUT คือ มีสวิตช์เลือกสี 3สี และแสดงผลเหมือนกับสวิตช์ชิ่ง
