Dit is een simpel project waarmee je een halogeen knipperlicht
kunt maken. Dit is niet suf want, halogeen lampen zijn ook in
diverse kleuren verkrijgbaar! Het aantal onderdelen moet ook te

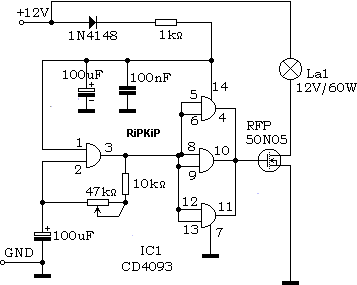

doen zijn. Hieronder zie je het schakelschema van de halogeen
flasher:
De voedings spanning waarop dit circuit werkt is
10 tot 12 Volt AC!!!. De knipper frequentie is instelbaar d.m.v.
de 47k potmeter. Voor de 2 elko's van 100uF kan een 16V type
gebruikt worden. Als IC wordt er gebruik gemaakt van de CD4093.
Dit kan echter ook o.a. HCF 4093 of MC 14093 zijn. Als transistor
wordt er gebruik gemaakt van de RFP 50N05. Dit is een MOSFET
bevestig deze dus op 5 mm boven de pintplaat. Eventueel een
koellichaam bevestigen.
|
