Modelos de Perfeição





Mini-Curso de Construção de Miniaturas Artesanais



3) Construção Propriamente Dita

3.3) Técnica do Sanduíche

Esta técnica tem vários nomes: Técnica do Sanduíche, Técnica do Embrulho (Wrap it Up), Técnica da Espinha Dorsal e Técnica Placa na Estrutura (Plank On Frame Construction). É uma técnica muito usada para aeromodelismo e nautimodelismo, mas que passou a ser também usada para construção de naves e submarinos em miniatura.

Você começa construindo um estrutura central (um eixo) com placas em paralelo colocadas em intervalos regulares. Quando a sua estrutura está completa, envolva-a com chapas de pástico, como por exemplo, estireno.

Método:

Consiste em quadros ou placas que seguem o contorno do casco do navio (da nave,etc.) e são colocados em intervalos regulares. Sobre estas placas são coladas chapas para "tampar" o casco.

Para facilitar o entedimento, abaixo você poderá ver uma seqüência de fotos de construção de uma miniatura da nave Galactica da série televisiva Battlestar Galactica. Esta réplica foi feita por Brad Gaffy e foi usada a técnica do Sanduíche.

Abaixo das fotos você poderá acompanhar as explicações do processo. Se desejar ver as fotos em maior tamanho, basta clicar nelas.

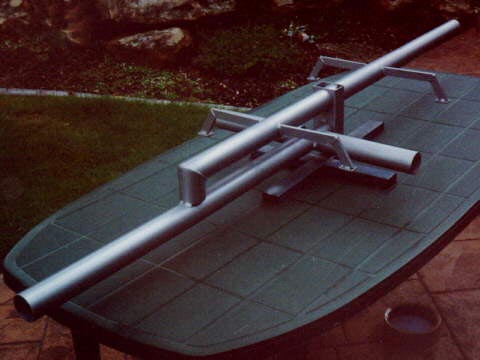

1) Estrutura feita de tubos cilíndricos de ferro ocos;

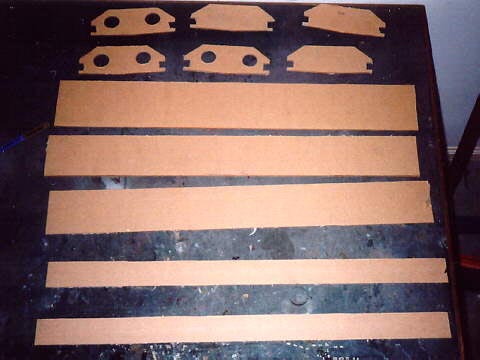

2) Placas de madeira (compensado) que serão colocadas em paralelo, encaixadas na estrutura metálica mostrada na foto 1;

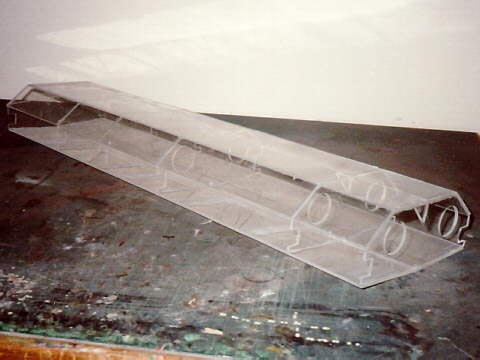

3) Foto mostrando a lateral da nave, feita com a mesma técnica do sanduíche, só que toda feita de acrílico;

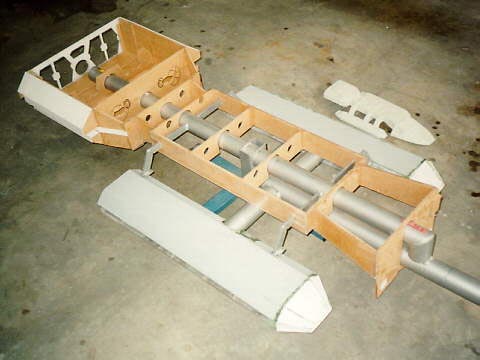

4) Aqui você já pode acompanhar as placas de madeira (compensado) em paralelo e já encaixadas;

5) Outro ângulo de visão da etapa anterior;

6) Mais placas de madeira (compensado) já foram colocadas para formar a parte dianteira da nave;

7) Uma chapa de acrílico foi colada sobre a parte dianteira, recobrindo-a;

8) Aqui você está vendo a parte inferior da nave e a colocação de mais chapas para recobrir;

9) Mais chapas de acrílico já foram colocadas para cobrir a nave;

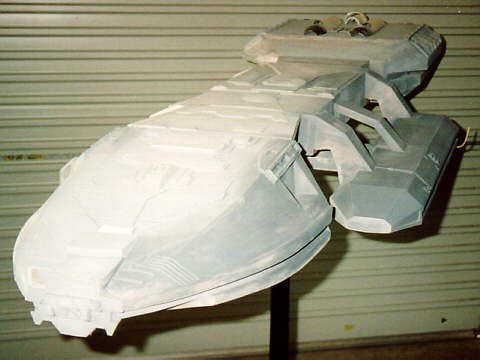

10) Aqui você pode notar que grande parte das placas de acrílico já foram coladas, lixadas e já receberam a tinta de fundo para preparar para pintar;

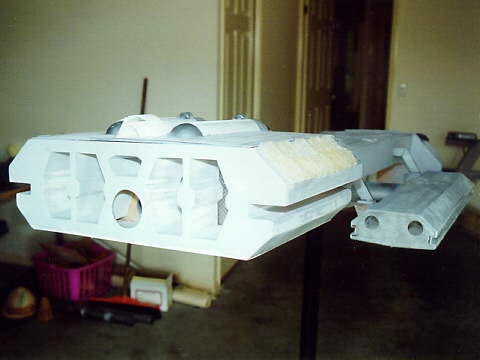

11), 12) e 13) Você pode observar que após a pintura da tinta de fundo, a miniatura foi lixada para ter um acabamaneto mais perfeito;

14) Detalhe mostrando a parte inferior da miniatura e suas placas transversais.



Para saber mais: Se desejar saber um pouco mais sobre o trabalho de Brad Gaffy, clique aqui.

Para saber mais: Se desejar saber um pouco mais sobre a técnica do Sanduíche usada para construir NAVIOS, clique aqui.

Para saber mais: Se desejar saber um pouco mais sobre a técnica do Sanduíche usada para construir AVIÕES, clique aqui.





Existe uma outra variação da Técnica do Sanduíche que, na verdade, é uma mistura de Técnica do Sanduíche com a Técnica do Entalhe. Esta técnica é usada para criar modelos relativamente pequenos (ou pelo menos, pequenas partes). Novamente, deve-se construir a estrutura central constituída de uma serie de placas em paralelo. Só que ao invés de cobrir com chapas de plástico ou outro material, usa-se massa epoxi (tipo Durepoxi) entre as placas para prencher o intervalo entre elas. Se desejar, use isopor ou madeira leve para preencher a maior parte destes intervalos, para economizar massa e também para ficar mais leve. Depois que a massa epoxi secou (24 horas após) comece a lixar com lixas 60 ou 80 até ter a curva desejada. Lixe o excesso de epoxi até aparecer o contorno da estrutura de plástico. Depois vá usando lixas mais finas. Para fazer a estrutura central você pode usar metal, madeira, plástico duro, acrílico, ou qualquer material resistente. Um problema básico nesta técnica é que ela não permite com que a peça fique oca. Além disso, a construção da estrutura e o fato de ter de lixar o excesso da massa epoxi é uma tarefa um pouco trabalhosa, mas permite bons resultados.

Em uma outra variação desta técnica não se usa a massa epoxi. Consiste em criar um estrutura em forma de coluna espinhal e preencher os espaços com blocos de material que possam ser cortados e lixados facilmente (como isopor ou madeira). Pode-se ir cortando com serras ou estiletes, depois limar e por último lixar até chegar a acompanhar as formas definidas pelas secções tranversais. É muito útil para se criar figuras muito curvas e difíceis de serem entalhadas diretamente. A estrutura com secções transversais é um guia para o entalhe. O ideal é que a estrutura seja de um material mais duro e que resista mais ao lixamento do que o que é usado para preencher os intervalos. Por exemplo: estrutura de plástico duro e blocos de isopor ou madeira pinho (pinus). Se desejar você pode riscar onde passa o contorno das seções transversais mais próximas e depois, tire e corte com serra ou estilete. Depois coloque de novo no lugar e lixe até ficar uniforme com as secções transversais. Depois é só colar. Pré-formatando os blocos agilizará o trabalho. Use lixas 200 e depois 400.

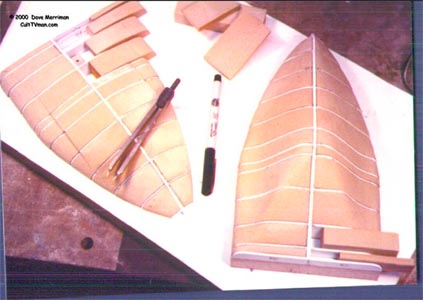

As figuras abaixo exemplificam esta última variante desta técnica e correspondem a fuselagem de uma miniatura construída por David Merriman. Na primeira figura você pode notar a estrutura com placas paralelas, semelhante a uma coluna espinhal. David usou plástico duro para fazer esta estrutura. Na próxima figura você pode notar que David já preencheu os espaços entre as placas paralelas com um material fácil de lixar, limar e cortar. David usou espuma de uretano, mas você pode usar isopor ou madeira. Na próxima figura você pode notar que de um lado da peça está pronto e de outro não. Observe o lado que não está pronto. Veja que alguns bloquinhos já foram pré-cortados, seguindo como guia a altura da placa paralela mais próxima. O fato de ter pré-cortado facilita o trabalho de limar e lixar os bloquinhos para que acompanhem os contornos das placas paralelas.













Na foto seguinte você pode comprovar o resultado final do trabalho de David Merriman. Observe que os bloquinhos acompanham os contornos das placas paralelas.



A desvantagem destas 2 técnicas é que o modelo não ficará oco, não permitindo passar fios, motores ou luzes dentro. A não ser que você o use como modelo-mestre para moldar e depois tirar cópias através de Formatação À Vácuo ou de Moldagem com resinas ou fibra de vidro.



Para saber mais: Se desejar saber um pouco mais sobre esta variação da técnica do Sanduíche usada para construir AVIÕES, clique aqui.
