Modelos de Perfeição

Mini-Curso de Construção de Miniaturas Artesanais

3) Construção Propriamente Dita

3.6) Formatação À Quente

2) Formatação À Quente Com Ajuda De Pressão Do Ar ("Formatação À Vácuo")

Criar um objeto a partir da técnica de Formatação À Vácuo (ou Formatação À Quente Com Pressão De Ar ou Vaccum Forming) é criar "cascas" de plástico ou objetos ocos através do aquecimento de chapas plásticas até que elas amoleçam e então sejam sugadas pelo vácuo sobre as partes-padrão já feitas com a forma desejada.

Fazer formatação a vácuo é tanto uma tarefa interessante como uma excelente técnica de modelagem artesanal. Você aprenderá a seguir, como fazer o seu próprio dispositivo de formatação a vácuo usando um forno doméstico (forno comum de fogão) e um aspirador de pó. Não será um modelo industrial mas funcionará.

Mas para que serve este processo? Serve para criar objetos ocos de forma que seriam difíceis ou muito trabalhosos de serem feitos de outra forma, ou ainda quando é necessário serem feitas várias cópias de um mesmo objeto. Como funciona? Primeiro deve-se construir um "modelo-mestre" ou matriz, que pode ser feito de madeira, gesso ou qualquer material duro. Coloca-se este material sobre uma caixa com o teto cheio de furos. Dentro desta caixa é conectada a mangueira do aspirador de pó. Coloca-se o a chapa de plástico no fôrno e depois de alguns segundos, ela amolecerá, e rapidamente deve ser levada para ser colocada sobre o modelo-mestre. Desta forma o aspirador sugará o ar (através dos furos) entre o plástico mole e o teto com furos. Como o plástico está ainda mole, ele se moldará à forma do modelo-mestre.

2.1) Construindo o Dispositivo de Formatação à Vácuo:

É relativamente simples. Consiste em 2 partes: uma caixa de madeira com um buraco para acoplar a mangueira do aspirador e centenas de pequenos furos no teto e uma moldura de madeira para fixar a chapa de plástico, que deve caber dentro do seu fôrno. A caixa de madeira deve ser de madeira compensada. Certifique-se que as junções das partes desta madeira estejam bem encaixadas de forma a não sair ar. Para lacrar, deve-se usar bastante cola. A parte que deverá acoplar a mangueira deve estar bem justa (pode ser uado por exemplo um cano de PVC) de forma a se encaixar bem justa dentro da mangueira. Use massa epoxi (Durepoxi) para fazer com que o cano de PVC se encaixe de forma a não sair ar. O teto deve ter vários pequenos buracos. Quanto mais melhor. A moldura deve ser feita de madeira durável. O tamanho deve depender do tamanho da parte interna do forno. Coloque 2 puxadores na moldura para que seja mais seguro quando for pegar a moldura, principalmente quando quente.

Os modelos-mestres devem ser feitos de materiais que resistam ao calor ou outro material duro. Coloque uma base de 10 mm de madeira compensada debaixo do modelo-mestre quando for posicionado sobre o teto cheio de furos. O aspirador não deverá ser muito pequeno, o ideal é que seja daqueles de maior porte.

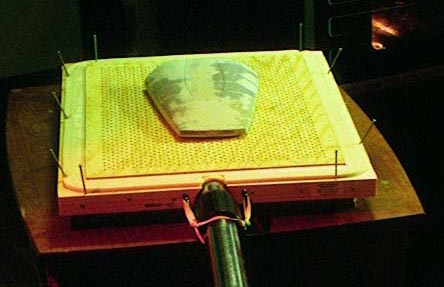

Nas duas fotos abaixo, você pode conferir um equipamento de formatação à vácuo criado por Lasse Henning. Na primeira foto, observe a peça original colocada sobre a moldura com furos. Note que ela está um pouco acima da moldura com furos devido a ima placa colocadas embaixo. Na foto da direita você pode conferir a moldura com o plástico quente já empurrado sobre a peça original.

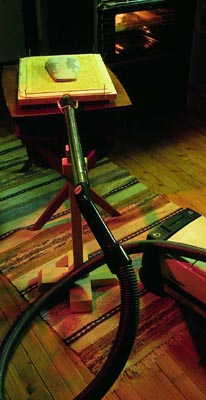

Na foto abaixo, observe o aspirador ligado à caixa com furos e a peça original em cima. Veja também ao fundo o forno com a moldura com o plástico.

Na foto abaixo, veja um outro tipo de equipamento montado pela Studio Creations. Note que o tubo do aspirador está ligado à parte debaixo da mesa com furos.

2.2) O Processo:

a) corte a chapa de estireno que deve ter um espessura de 0,5 a 2 mm.

b) Prepare a caixa de vácuo e ligue o aspirador.

c) Coloque o modelo mestre e sua base centrados sobre o teto perfurado da caixa.

d) Ajuste o fôrno para 175 graus. Caso você não tenha como ajustar pela temperatura, você terá que pela tentativa e erro, começando com fôrno em temperatura média.

e) Quando o fôrno estiver na temperatura certa, coloque a moldura com a chapa de plástico presa no meio do fôrno e feixe a porta.

f) Observe o plástico ficando mole. Isto deve acontecer dentro de 1 a 1,5 minutos, dependendo da espessura do plástico que você escolheu. Quando o plástico começar a formar uma barriga está na hora de tirar. Só a experiência lhe dizerá quando. Cuidado para não deixar o plástico derreter muito.

g) Pegue a moldura com o plástico derretido e rapidamente coloque sobre o modelo mestre. Certifique-se que a moldura esteja alinhada. O plástico será sugado ao redor do modelo mestre. Deixe o aspirador por mais 30 s antes de desligá-lo.

h) Quando o plástico estiver frio, você pode tirar a moldura. Depois corte o plástico ao redor do modelo mestre.

Para saber mais: Se desejar saber mais sobre o este processo, não deixe de visitar a página Studio Creations que mostra esta e outras inúmeras fotos ilustrativas.

Para saber mais: Se desejar saber mais sobre como construir um equipamento para formatação à vácuo, não deixe de visitar a página Studio Creations que mostra esta e outras inúmeras fotos ilustrativas.
