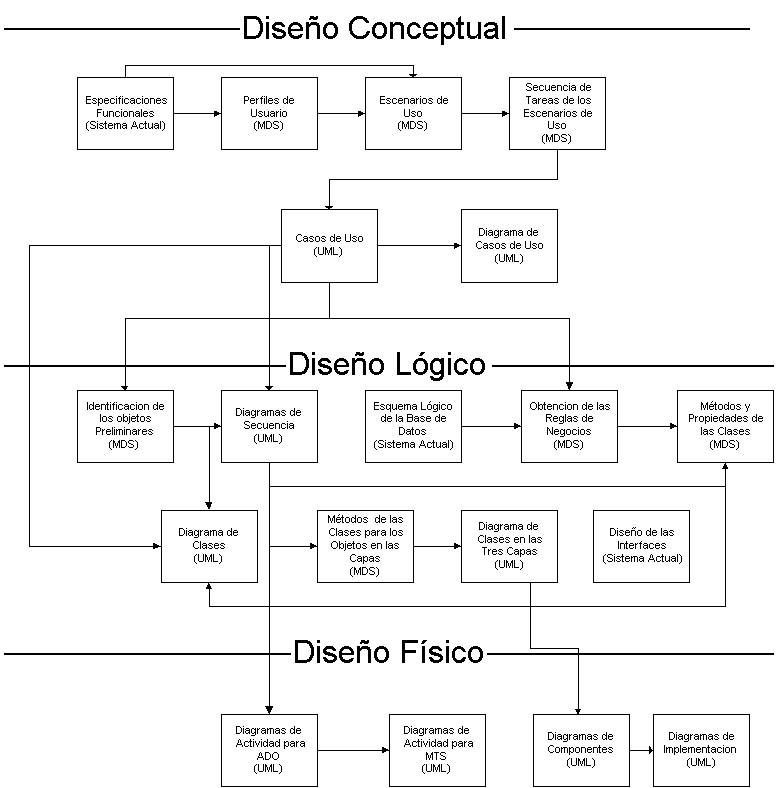

Modelo de Diseño de Soluciones con Diagramas UMLCon el fin de llevar al cabo el diseño de la migración de la Aplicación “X” desde una infraestructura de dos capas a una infraestructura de tres capas se conjugó el Modelo de Diseño de Soluciones expuesto en este Anexo y el Lenguaje de Modelamiento Unificado del Anexo B. Se utilizaron diagramas UML en cada una de las etapas del modelado para poder diseñar la migración en sí, se hicieron algunas adaptaciones al modelo ya que se debió tomar en cuenta ciertas características que varían desde el diseño de una migración al diseño de una aplicación desde cero. A continuación se expondrán dichas adaptaciones en cada una de las fases del modelo y los diagramas que se utilizaron en cada una de estas fases. En el siguiente Esquema se muestran las herramientas utilizadas en cada una de las perspectivas del diseño.
|
