Multiplicador con FET
El multiplicador con Fets es también conocido como: Amplificador controlado por voltaje, multiplicador análogo, multiplicador análogo.
Los transistores de efecto de campo (FET) proporcionan
un control de voltaje casi ideal. El rango de operación, al menos, esta
limitado por limitantes que debemos entender antes de ver toda su utilidad.
El transistor de efecto de campo (FET) tiene una resistencia controladora
de voltaje que se encuentra entre el drenaje a fuente
, dejaremos a
RDS como la resistencia de los 2 transistores Q1
y Q2 puesto que son idénticos dispositivos, a la misma temperatura
y con la misma alimentación de voltaje v0.
Como RDS depende del control de voltaje vo. Este control depende de v2 y VR. Para un uso adecuado del circuito VR debe ser positivo y v2 puede estar desde cero hasta un cierto valor negativo. Estas polaridades deben ser respetadas. La corriente por RDS es la misma que la corriente por Rs cuando A2 drena un insignificante corriente. El voltaje de control vo fuerza a RDS a la correcta resistencia de modo que la resistencia sea igual. Debido a que la entrada invertida de A2 trata de mantenerse en potencial de tierra. Nosotros podemos llegar a la siguiente conclusión.
El divisor de voltaje de R3 y R4 no da
Combinando esas dos ecuaciones nos da
Q1 y Q2 deben estar apareado (que tengan las mismas características) en un solo chip, como puede ser el 2N5196. El control de voltaje vo es común para los dos transistores, esto garantiza que RDS1 = RDS2. El resultado final se obtiene al sustituir la ecuación de RDS en vo.
Si consideramos que R1 = R2, R2 = R4 y R9 = R10 la ecuación de arriba se reduce a
Figura 1.26
Multiplicador con transistores
Este tipo de multiplicador analógico utiliza los transistores y diodos para implementar amplificadores logarítmicos y antilogaritmicos, empleado amplificadores operacionales.
En la figura 1.27 se muestra el diagrama físico o circuito de este tipo de multiplicador analógico.
Figura 1.27
En este circuito, los voltajes de entrada son los mismos para ambas entradas. Por lo cual el voltaje de salida debera ser aproximadamente el cuadrado del voltaje de entrada.

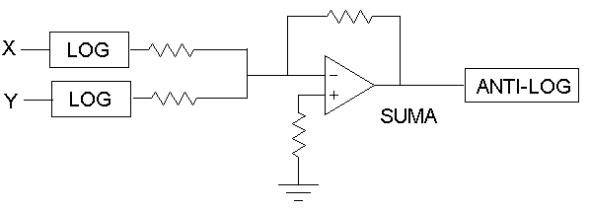

En el diagrama a bloques, que se muestra en la figura 1.28, nos permite comprender como funciona este tipo de multiplicadores.
Figura 1.28
Como se observa, se obtiene el logaritmo de los dos voltajes de entrada, luego se suman para después obtener el antilogaritmo, y asi la multiplicación de estos dos voltajes.
Se puede obtener la división de estos dos voltajes, si en lugar de sumar los lagaritmos, se subtraen.

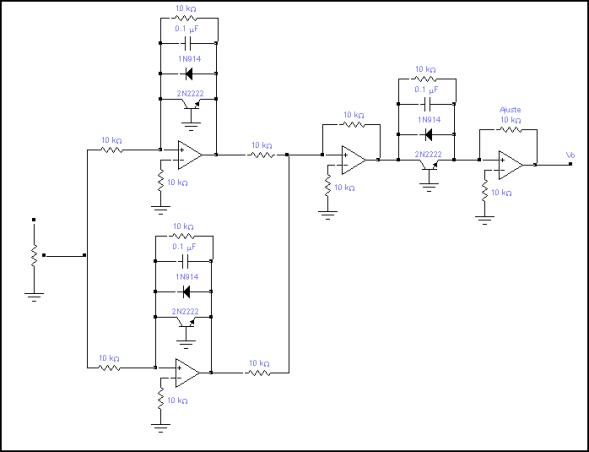

Otro circuito multiplicador analógico que utiliza este mismo principios es el siguiente:
Figura 1.29
