MORAY puede interpretar imagenes en formato TGA y representar el heightfield resultante en forma visual, tal como las vistas de las ventanas.

Usando la opción Adjust Scale, el aspecto del objeto heightfield objeto puede ser llevado a corresponder al de la imagen. Las dimensiones de la imagen estan mostradas en el campo situado bajo del nombre de archivo.

Crearemos un Moray-Logo a través de un heightfield. Al inicio de MORAY clickee en la lengueta Create y luego en el botón Heightfield. Se verá un cubo con dos flechas. La flecha abierta representa el eje vertical (verde), en tanto que la flecha cerrada (roja) el eje horizontal del bitmap. Por defecto, los heightfields siempre son creados como cubos que tienen las dimensiones de 2x2x2 unidades.

Dentro del grupo Heightfield Parameters, el campo situado a la derecha de File está vacío y, esto se debe a que nosotros todavía no hemos escogido un archivo tipo bitmap y tampoco hay archivo alguno determinado por defecto. Clikee en el botón derecho

y emergerá el File Selector para poder escoger un archivo tipo bitmap. Dirijase al subdirectorio MAPS y clikee en el archivo MORAY.TGA

Si no lo tiene copie la imágen superior y guárdela en el subdirectorio MAPS de Moray, como MORAY.TGA

Guarde el archivo como Hfield2.mdl

Cambie el deslizador Waterlevel con el mouse. El Waterlevel es exhibido como una línea amarilla alrrededor del perímetro del cubo. A través de este parámetro se puede quitar la superficie situado bajo esta línea. En principio ponga el Waterlevel a 0.

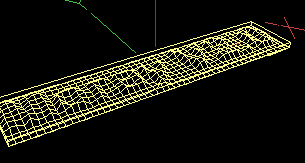

Ahora clikee en el botón Read y MORAY leerá el wireframe del heightfield. Usted también verá que la resolución del archivo ( 240x56 ) es exhibida y el botón Steps se pone a 2 (si no lo está pongaló : )). El Steps es responsable de la fineza del heightfield en la representación visual de la malla. Usted puede poner la malla más fina o más tosca ajustando Steps. MORAY automáticamente determina el valor de Steps como 20, lo cual crea alrrededor de 20 divisiones a través el heightfield (eje Y). Un número más pequeño hará una malla más fina, pero se consumirá más memoria y retardará el redraw.

El seteo actual ( 2 ) determina que sean mostrados en el wireframe cada 2 pixels. Determine un valor de 4 para Steps. La malla se hará más tosca y solamente se conectarán cada 4 pixels. Este es un valor aceptable.

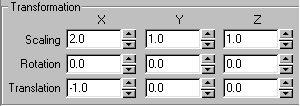

Setee la escala del eje X a 10 y del eje Z a 0.2.

Debido a que nosotros queremos que el heightfield se parezca a un logo, podremos poner la escala del eje Y con el mismo aspecto de escala que el del archivo TGA. Para ello clikeamos en el botón Adjust Scale. Ahora el aspecto del heightfield tendrá el ratio del archivo.
