DİRENÇ

             Devreye uygulanan gerilim ve akım bir uçtan diğer uca ulaşıncaya kadar izlediği yolda birtakım zorluklarla karşılaşır. Bu zorluklar elektronların geçişin etkileyen veya geçiktiren kuvvetlerdir. İşte bu kuvvetlere DİRENÇ denebilir. Kısaca ohm ile gösterilir

             İlk olarak direncin tarifiyle başlayalım. Elektrik akımına karşı gösterilen zorluğa direnç denir. Genel olarak "R" harfi ile sembollendirilir. Birimi ise "W" Ohm' dur.Aşağıdaki gibi çeşitli sembollerle gösterilir. Ohm Kanunu Kapalı Bir elektrik devresinde direnç ; devre gerilimi ile devreden geçen akımın bölümüne eşittir,

Elektriksel devrelerde kullanılan direnç

              Kapalı Bir elektrik devresinde gerilim; devre direnci ile devreden geçen akımın çarpımına eşittir, Kapalı Bir elektrik devresinde akım; devre gerilimi ile devre direncinin bölümüne eşittir,gibi üç sekilde ifade edilir. Yeri gelmişken gerilim ve akımıda tanımlayalım:

             Gerilim:Bir elektrik devresinde, iki nokta arasındaki potansiyel farka gerilim denir.Gerilim genellikle "U" harfi ile sembollendirilir,Fakat bazı kaynaklarda "E" olarak da gösterilebilir.Birimi ise "V" Volt' tur. Akım:Bir elektrik devresinde serbest elektronların bir taraftan diğer tarafa yer değiştirmesidir.Bu yer değiştirme güç kaynağı içinde "-" den "+" ya doğru olur,devre içinde ise "+" dan "-" ye doğru olur.Buna elektron akışı - akım denir.Akım "I" harfi ile sembollendirilir,Birimi ise "A" Amper' dir.

            Ohm Kanunun formülsel ifadesi ise şöyledir; R = U / I Û W = V / A Direnç Şekilleri ve yapıları Dirençler yapıldıkları malzemeye göre; 1. Karbon Dirençler , 2. Telli Dirençler olarak ikiye, Kullanılışlarına göre ise:

1. Sabit Dirençler
2. Ayarlı Dirençler olarak ikiye ayrılırlar.


         Dirençler şekildeki gibi tasarlandıkları gibi farklı maddelerden farklı şekil ve bağlantılarla da tasarlanabilirler;

      Carbon Dirençler :  Şekilde görülen basit devre direncidir.

      Güç Dirençleri    :   Yüksek güçlü akımlar altında da rahatlıkla çalışırlar.

      Potansiyometre    :   Üç uçlu ayarlanabilir bir dirençtir.

           Bu dirençlerin hacimlerinin ufak olması ve sabitsel olarak kodlanabilmesi için renksel direnç kodları oluşturulmuştur, aşağı da bu kodları inceleyip hesap yapan siteler mevcuttur;

       Bu dirençlerin hacimlerinin ufak olması ve sabitsel olarak kodlanabilmesi için renksel direnç kodları oluşturulmuştur, aşağı da bu kodları inceleyip hesap yapan siteler mevcuttur;

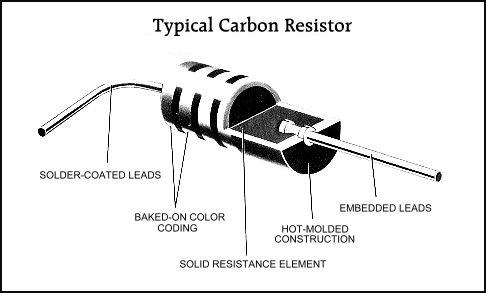

Bir direncin iç yapısı

1 . Sayi 2 . Band
2 . Sayi 3 .Band
Carpan 4 . Band
Tolerans
Renksiz +-20%
Gümüs x 0.01+-10%
Altin x 0.1+-5%
Siyah 0 1
Kahverengi11x 10+-1%
Kirmizi22x 100+-2%
Turuncu33x 1000
Sari44x 10000
Yesil55x 100000+-0.5%
Mavi66x 1000000+-0.25%
Mor77x 10000000+-0.1%
Gri88x 100000000
Beyaz99x 1000000000
