Elektronik Devre Örnekleri - Infra-Red Uzaktan Kontrol
Bu
devre infra-red LED kullanarak bir ses gönderir. Bu ses
sinyali alıcı tarafından çözülür.
Alıcı sesi aldıkan sonra çalışır, öncesinde işlem yapılmaz.

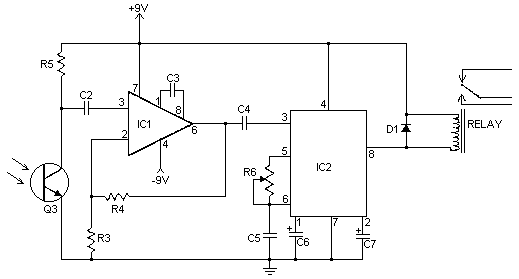

Alıcı Şeması :
Devre Elemanları :
Şema Adı
Adet
Özelliği
R1
1
22K 1/4W Direnç
R2
1
1 Meg 1/4W Direnç
R3
1
1K 1/4W Direnç
R4, R5
2
100K 1/4W Direnç
R6
1
50K Potansiyometre
C1, C2
2
0.01uF 16V Seramik Disk Kapasitör
C3
1
100pF 16V Seramik Disk Kapasitör
C4
1
0.047uF 16V Seramik Disk Kapasitör
C5
1
0.1uF 16V Seramik Disk Kapasitör
C6
1
3.3uF 16V Elektrolitik Kapasitör
C7
1
1.5uF 16V Elektrolitik Kapasitör
Q1
1
2N2222 NPN Transistör 2N3904
Q2
1
2N2907 PNP Transistör
Q3
1
NPN Fototransistör
D1
1
1N914 Diyot
IC1
1
LM308 Op Amp IC
IC2
1
LM567 Ses Çözücü
LED1
1
Infra-Red LED
RELAY
1
6 Volt Röle
S1
1
SPST Switch
B1
1
3 Volt pil ya da iki adet 1.5V seri pil
Diğer
1
Baskı Devre, Entegreler için Soket, Pil tutucu
Notlar:
1- Devreyi ayarlamak için alıcı vericinin karşısındayken S1
butonuna basılı tutun. Röle'nin
klik sesini duyana kadar R6'nın değerini değiştirin.
2- Devrenin çalışma mesafesini arttırmak için LED1 yerine
yüksek çıkışlı bir LED kullanabilirsiniz.
