  Elektronik Devre Örnekleri - Telefon Kaydedici

   Bu kullanışlı küçük devre telefon konuşmalarını otomatik olarak kaydetmenize izin verir.
Devre telefon hattına, ses kaydedicinin mikrofon girişine, ve ses kaydedicinin uzaktan
kontrol girişine bağlanır. Devre telefon hattındaki voltaja duyarlıdır ve telefon
hattındaki gerilim 5v ya da daha düşükse kayıt başlar.

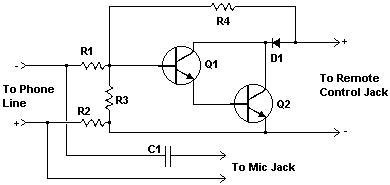

Devre Şeması :


Devre Elemanları :
Şema Adı Adet Özelliği
R1 1 270K 1/4 W Direnç
R2 1 1.5K 1/4 W Direnç
R3 1 68K 1/4 W Direnç
R4 1 33K 1/4 W Direnç
C1 1 0.22 uF 150V Kapasitör
Q1, Q2 2 2N4954 NPN Transistör
D1 1 1N645 Diyot
Diğer 1 Kablo, ses Kaydedici bağlantısı için fiş ve ara kablo, Baskı Devre, Telefon Fişi


Notlar:

1- Devre telefon hattının herhangi bir yerine bağlanabilir.

2- Bazı ülkelerde telefonla yapılan konuşmaların kaydedildiği karşı tarafa bildirilmelidir.
Birçok ses kaydedicisi beep-beep şeklinde bir ses ile karşı tarafa uyarı verir.Ayrıca,
devreyi hatta bağlamadan önce telefon şirketinden izin almalısınız.
