Elektronik Devre Örnekleri -
Ses
Seviyesi Ölçer |
 | |

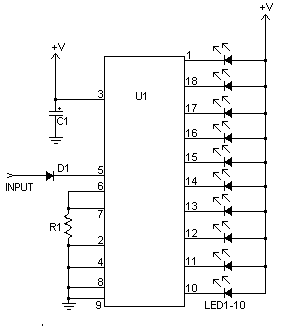

Bu
kullanışlı ses seviyesi ölçer standart analog ölçerler için
tek çiple yapılan mükemmel
yerleşime sahip bir devredir.Tüm devre LM3915 ses seviyesi
entegresi üzerine kurumuştur
ve birkaç dış eleman kullanılmıştır. Bu devre herhangi bir ses
devresi ile kullanılabilir.
Devre Elemanları :
|
Şema Adı |
Adet |
Özelliği |
| C1 |
1 |
2.2 uF 25V Elektrolitik Kapasitör |
| R1 |
1 |
1K 1/4W Direnç |
| D1 |
1 |
1N4002 Silikon Diyot |
| LED1-LED10 |
10 |
Standard LED veya LED Dizisi |
| U1 |
1 |
LM3915 Ses Seviyesi Entegresi |
| Diğer |
1 |
Baskı Devre, Kablo, U1 için Soket |
Notlar:
1- V+ herhangi bir kaynaktan 3v - 20v arasında olabilir.
2- Giriş standart ses hattı voltajına göre tasarlanmıştır (1V
P-P) ve maksimum giriş voltajı 1.3V olabilir.
3- 9 nolu bacağın toprak bağlantısı kesilirse devre bar grafik
göstergesi yerine hareketli nokta göstergesi
olarak çalışır. |
|
|
| |
|
